Газовідсічний клапан завантажувального пристрою доменної печі

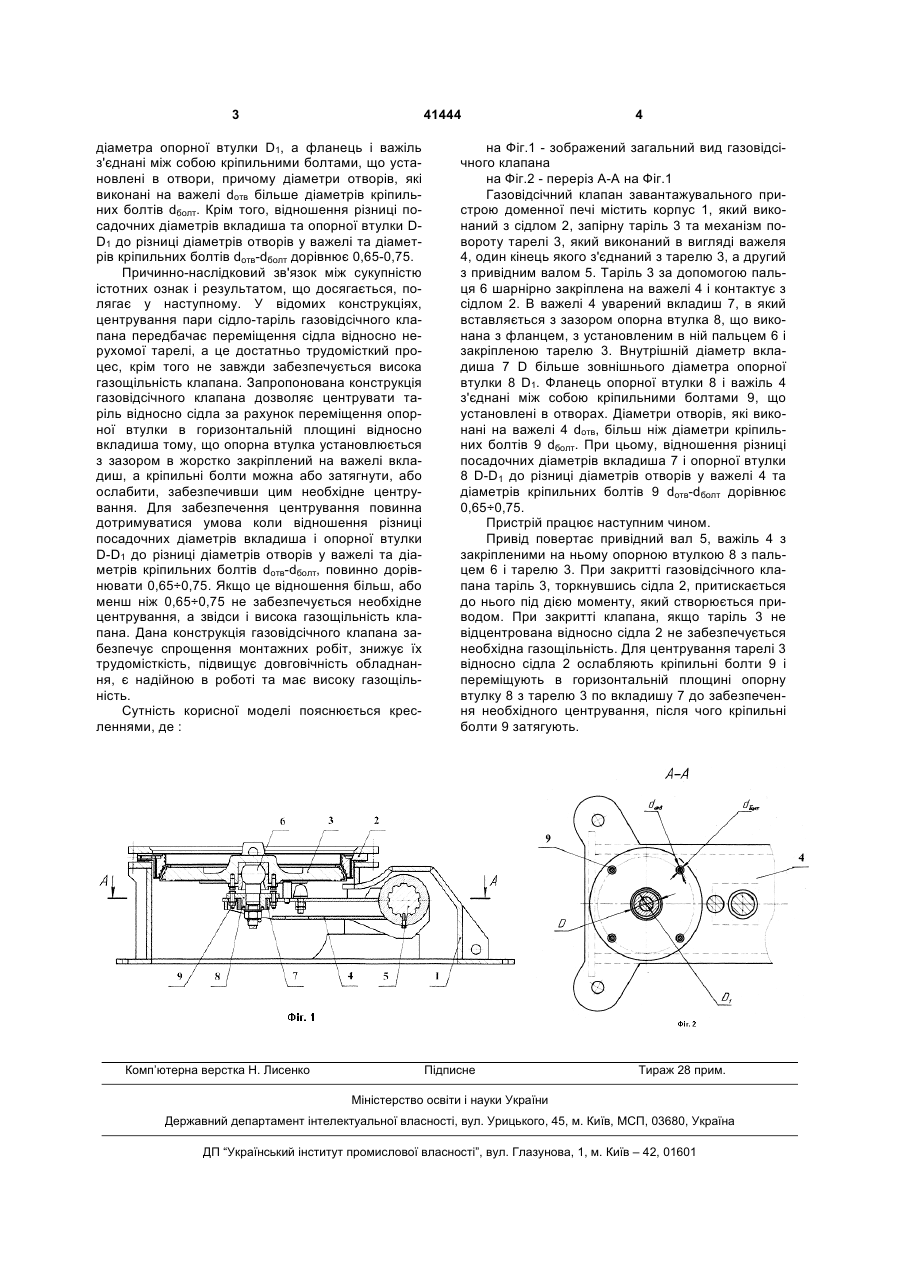

1. Газовідсічний клапан завантажувального пристрою доменної печі, що містить корпус з сідлом, запірний таріль та механізм повороту тареля, що виконано в вигляді важеля, один кінець якого з'єднаний з тарелем, а другий з привідним валом, при цьому таріль за допомогою пальця шарнірно 3 41444 діаметра опорної втулки D1, а фланець і важіль з'єднані між собою кріпильними болтами, що установлені в отвори, причому діаметри отворів, які виконані на важелі dотв більше діаметрів кріпильних болтів dболт. Крім того, відношення різниці посадочних діаметрів вкладиша та опорної втулки DD1 до різниці діаметрів отворів у важелі та діаметрів кріпильних болтів dотв-dболт дорівнює 0,65-0,75. Причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається, полягає у наступному. У відомих конструкціях, центрування пари сідло-таріль газовідсічного клапана передбачає переміщення сідла відносно нерухомої тарелі, а це достатньо трудомісткий процес, крім того не завжди забезпечується висока газощільність клапана. Запропонована конструкція газовідсічного клапана дозволяє центрувати таріль відносно сідла за рахунок переміщення опорної втулки в горизонтальній площині відносно вкладиша тому, що опорна втулка установлюється з зазором в жорстко закріплений на важелі вкладиш, а кріпильні болти можна або затягнути, або ослабити, забезпечивши цим необхідне центрування. Для забезпечення центрування повинна дотримуватися умова коли відношення різниці посадочних діаметрів вкладиша і опорної втулки D-D1 до різниці діаметрів отворів у важелі та діаметрів кріпильних болтів dотв-dболт, повинно дорівнювати 0,65÷0,75. Якщо це відношення більш, або менш ніж 0,65÷0,75 не забезпечується необхідне центрування, а звідси і висока газощільність клапана. Дана конструкція газовідсічного клапана забезпечує спрощення монтажних робіт, знижує їх трудомісткість, підвищує довговічність обладнання, є надійною в роботі та має високу газощільність. Сутність корисної моделі пояснюється кресленнями, де : Комп’ютерна верстка Н. Лисенко 4 на Фіг.1 - зображений загальний вид газовідсічного клапана на Фіг.2 - переріз А-А на Фіг.1 Газовідсічний клапан завантажувального пристрою доменної печі містить корпус 1, який виконаний з сідлом 2, запірну таріль 3 та механізм повороту тарелі 3, який виконаний в вигляді важеля 4, один кінець якого з'єднаний з тарелю 3, а другий з привідним валом 5. Таріль 3 за допомогою пальця 6 шарнірно закріплена на важелі 4 і контактує з сідлом 2. В важелі 4 уварений вкладиш 7, в який вставляється з зазором опорна втулка 8, що виконана з фланцем, з установленим в ній пальцем 6 і закріпленою тарелю 3. Внутрішній діаметр вкладиша 7 D більше зовнішнього діаметра опорної втулки 8 D1. Фланець опорної втулки 8 і важіль 4 з'єднані між собою кріпильними болтами 9, що установлені в отворах. Діаметри отворів, які виконані на важелі 4 dотв, більш ніж діаметри кріпильних болтів 9 dболт. При цьому, відношення різниці посадочних діаметрів вкладиша 7 і опорної втулки 8 D-D1 до різниці діаметрів отворів у важелі 4 та діаметрів кріпильних болтів 9 doтв-dболт дорівнює 0,65÷0,75. Пристрій працює наступним чином. Привід повертає привідний вал 5, важіль 4 з закріпленими на ньому опорною втулкою 8 з пальцем 6 і тарелю 3. При закритті газовідсічного клапана таріль 3, торкнувшись сідла 2, притискається до нього під дією моменту, який створюється приводом. При закритті клапана, якщо таріль 3 не відцентрована відносно сідла 2 не забезпечується необхідна газощільність. Для центрування тарелі 3 відносно сідла 2 ослабляють кріпильні болти 9 і переміщують в горизонтальній площині опорну втулку 8 з тарелю 3 по вкладишу 7 до забезпечення необхідного центрування, після чого кріпильні болти 9 затягують. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
