Струминний насос багаторазової дії

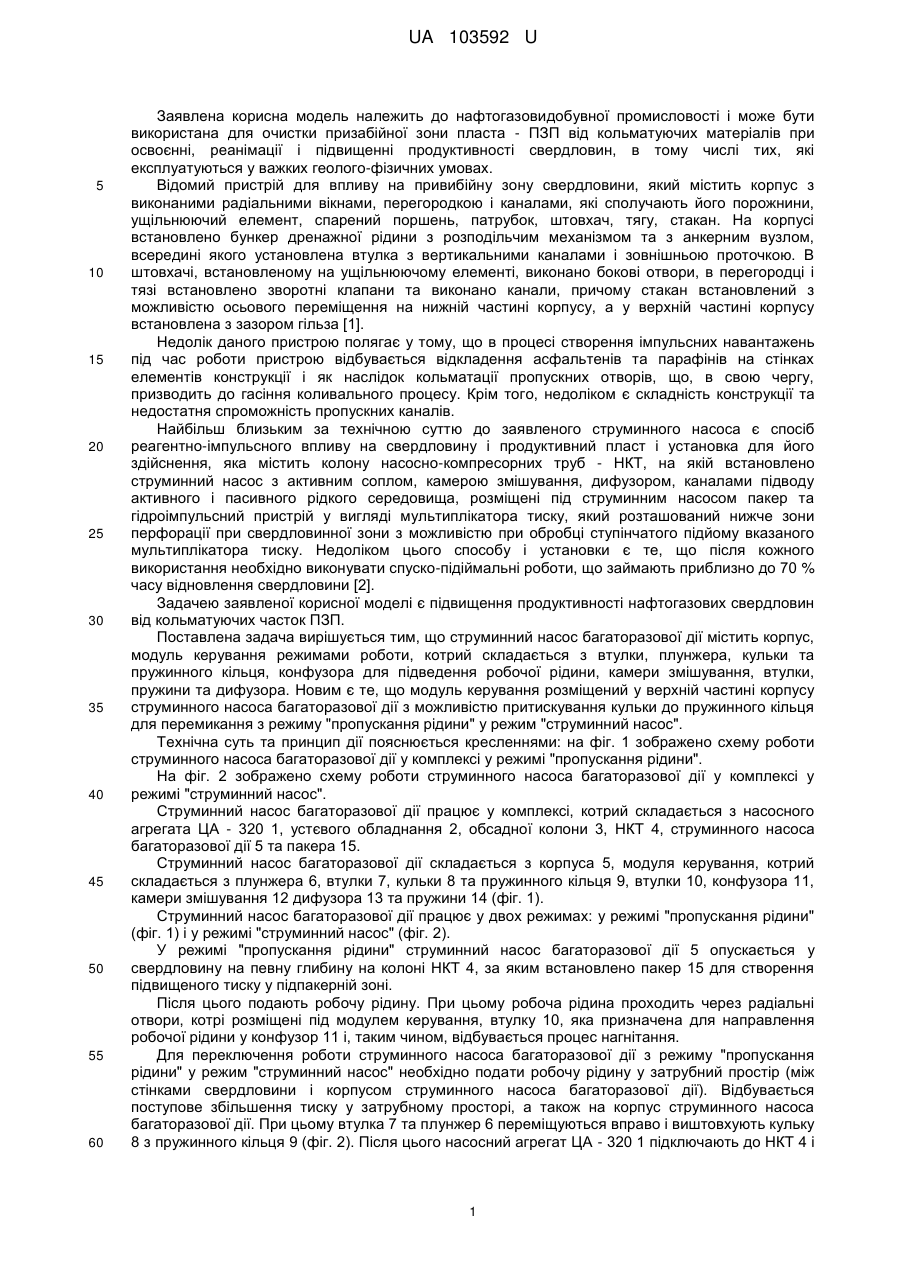

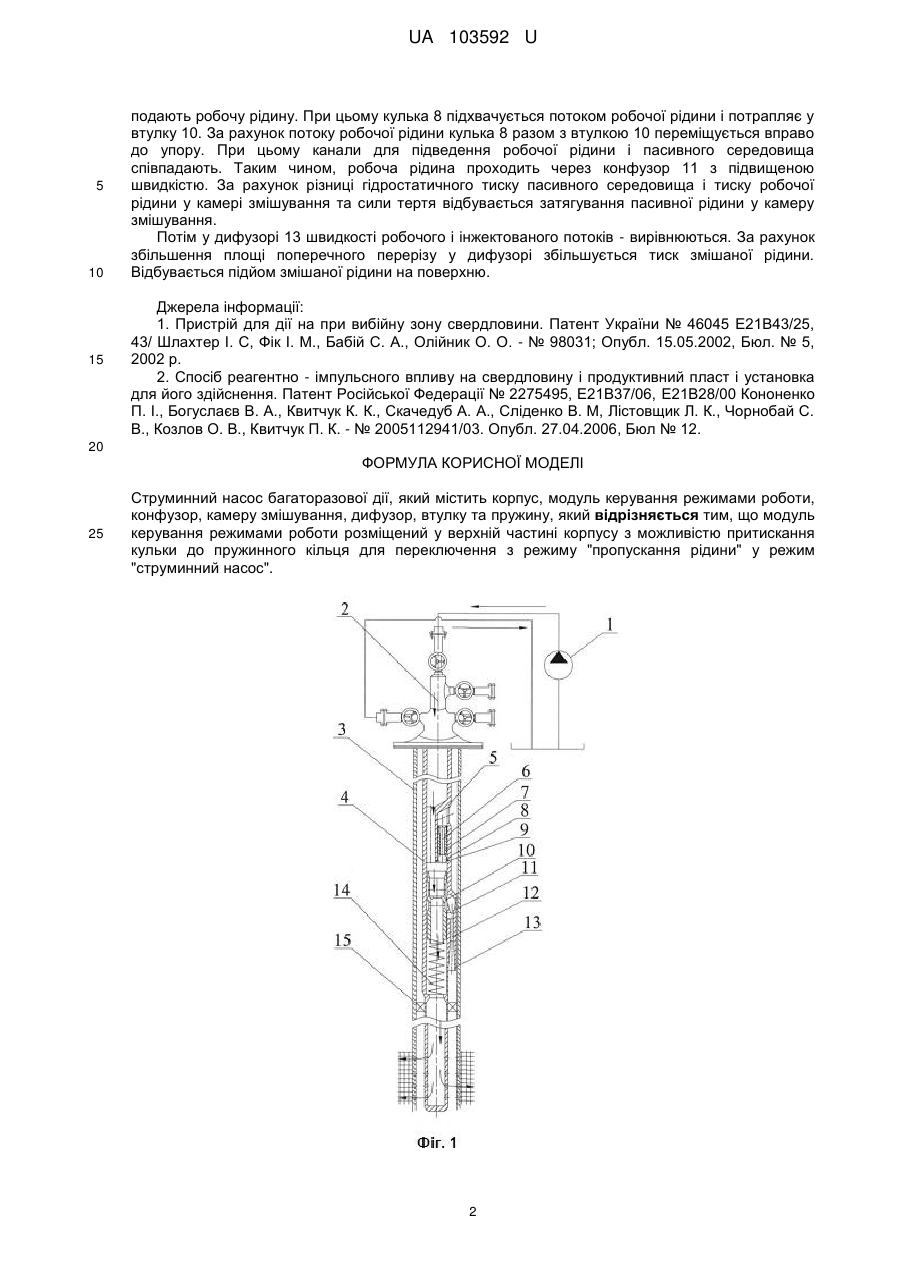

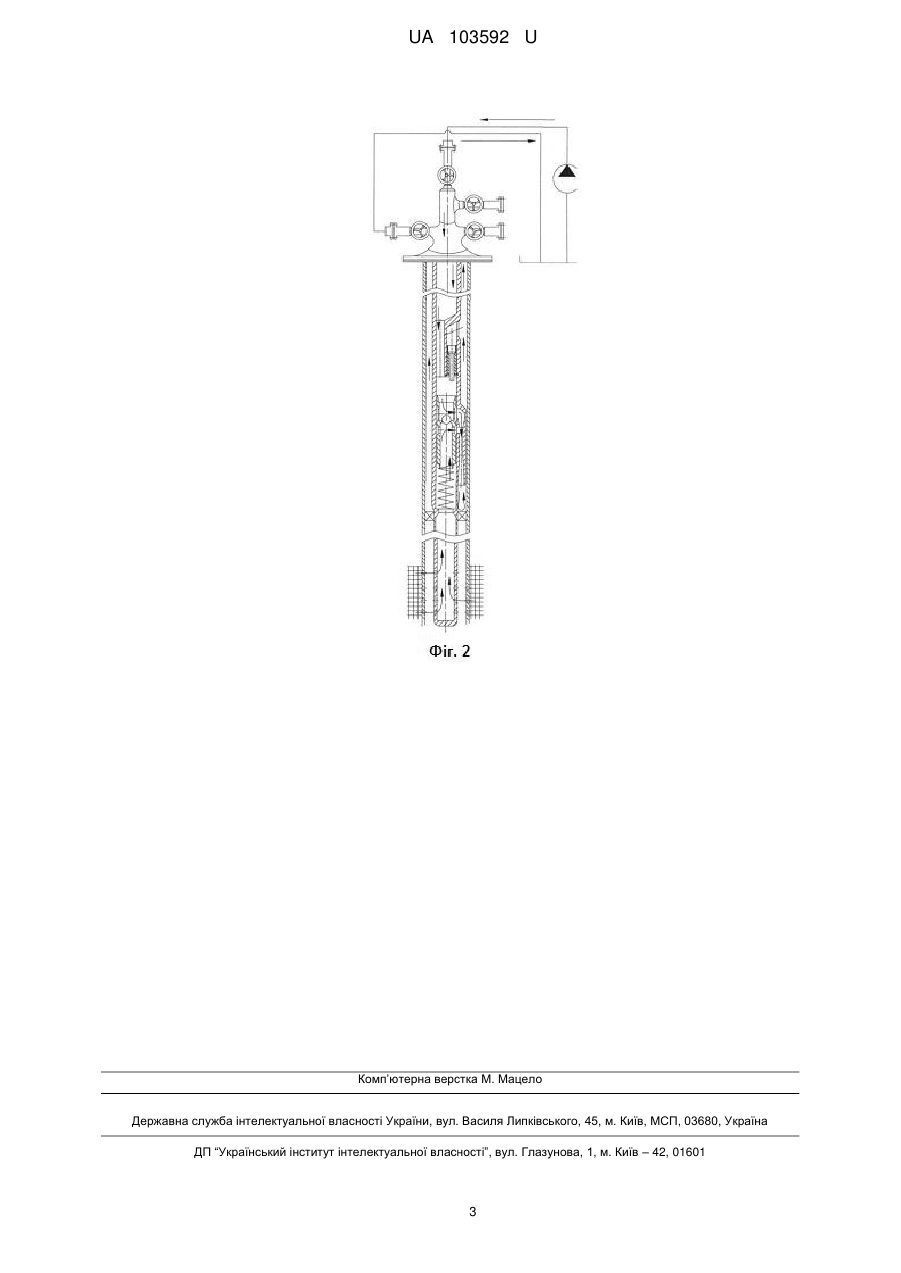

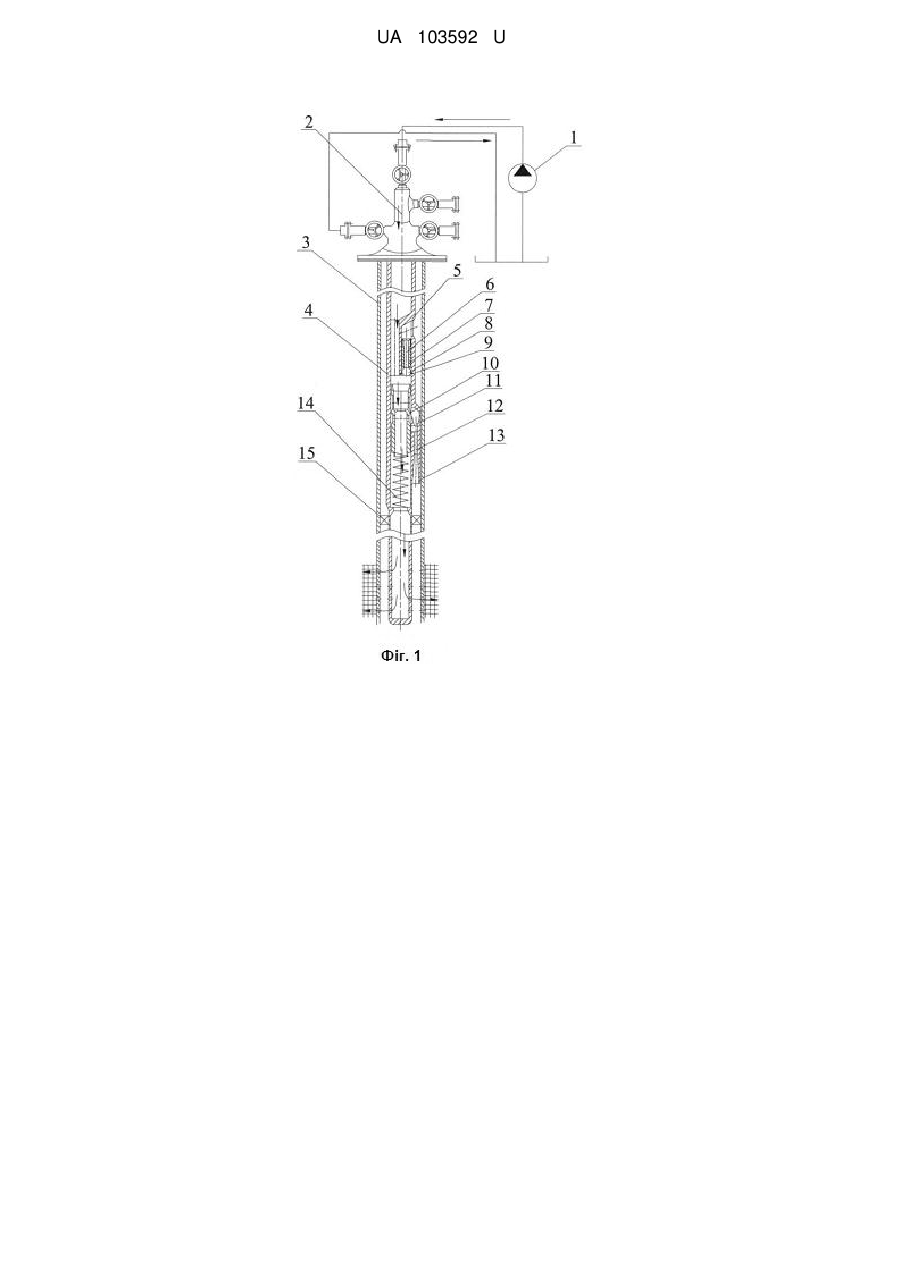

Реферат: Струминний насос багаторазової дії містить корпус, модуль керування режимами роботи, конфузор, камеру змішування, дифузор, втулку та пружину. Модуль керування режимами роботи розміщений у верхній частині корпусу з можливістю притискання кульки до пружинного кільця для переключення з режиму "пропускання рідини" у режим "струминний насос". UA 103592 U (12) UA 103592 U UA 103592 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлена корисна модель належить до нафтогазовидобувної промисловості і може бути використана для очистки призабійної зони пласта - ПЗП від кольматуючих матеріалів при освоєнні, реанімації і підвищенні продуктивності свердловин, в тому числі тих, які експлуатуються у важких геолого-фізичних умовах. Відомий пристрій для впливу на привибійну зону свердловини, який містить корпус з виконаними радіальними вікнами, перегородкою і каналами, які сполучають його порожнини, ущільнюючий елемент, спарений поршень, патрубок, штовхач, тягу, стакан. На корпусі встановлено бункер дренажної рідини з розподільчим механізмом та з анкерним вузлом, всередині якого установлена втулка з вертикальними каналами і зовнішньою проточкою. В штовхачі, встановленому на ущільнюючому елементі, виконано бокові отвори, в перегородці і тязі встановлено зворотні клапани та виконано канали, причому стакан встановлений з можливістю осьового переміщення на нижній частині корпусу, а у верхній частині корпусу встановлена з зазором гільза [1]. Недолік даного пристрою полягає у тому, що в процесі створення імпульсних навантажень під час роботи пристрою відбувається відкладення асфальтенів та парафінів на стінках елементів конструкції і як наслідок кольматації пропускних отворів, що, в свою чергу, призводить до гасіння коливального процесу. Крім того, недоліком є складність конструкції та недостатня спроможність пропускних каналів. Найбільш близьким за технічною суттю до заявленого струминного насоса є спосіб реагентно-імпульсного впливу на свердловину і продуктивний пласт і установка для його здійснення, яка містить колону насосно-компресорних труб - НКТ, на якій встановлено струминний насос з активним соплом, камерою змішування, дифузором, каналами підводу активного і пасивного рідкого середовища, розміщені під струминним насосом пакер та гідроімпульсний пристрій у вигляді мультиплікатора тиску, який розташований нижче зони перфорації при свердловинної зони з можливістю при обробці ступінчатого підйому вказаного мультиплікатора тиску. Недоліком цього способу і установки є те, що після кожного використання необхідно виконувати спуско-підіймальні роботи, що займають приблизно до 70 % часу відновлення свердловини [2]. Задачею заявленої корисної моделі є підвищення продуктивності нафтогазових свердловин від кольматуючих часток ПЗП. Поставлена задача вирішується тим, що струминний насос багаторазової дії містить корпус, модуль керування режимами роботи, котрий складається з втулки, плунжера, кульки та пружинного кільця, конфузора для підведення робочої рідини, камери змішування, втулки, пружини та дифузора. Новим є те, що модуль керування розміщений у верхній частині корпусу струминного насоса багаторазової дії з можливістю притискування кульки до пружинного кільця для перемикання з режиму "пропускання рідини" у режим "струминний насос". Технічна суть та принцип дії пояснюється кресленнями: на фіг. 1 зображено схему роботи струминного насоса багаторазової дії у комплексі у режимі "пропускання рідини". На фіг. 2 зображено схему роботи струминного насоса багаторазової дії у комплексі у режимі "струминний насос". Струминний насос багаторазової дії працює у комплексі, котрий складається з насосного агрегата ЦА - 320 1, устєвого обладнання 2, обсадної колони 3, НКТ 4, струминного насоса багаторазової дії 5 та пакера 15. Струминний насос багаторазової дії складається з корпуса 5, модуля керування, котрий складається з плунжера 6, втулки 7, кульки 8 та пружинного кільця 9, втулки 10, конфузора 11, камери змішування 12 дифузора 13 та пружини 14 (фіг. 1). Струминний насос багаторазової дії працює у двох режимах: у режимі "пропускання рідини" (фіг. 1) і у режимі "струминний насос" (фіг. 2). У режимі "пропускання рідини" струминний насос багаторазової дії 5 опускається у свердловину на певну глибину на колоні НКТ 4, за яким встановлено пакер 15 для створення підвищеного тиску у підпакерній зоні. Після цього подають робочу рідину. При цьому робоча рідина проходить через радіальні отвори, котрі розміщені під модулем керування, втулку 10, яка призначена для направлення робочої рідини у конфузор 11 і, таким чином, відбувається процес нагнітання. Для переключення роботи струминного насоса багаторазової дії з режиму "пропускання рідини" у режим "струминний насос" необхідно подати робочу рідину у затрубний простір (між стінками свердловини і корпусом струминного насоса багаторазової дії). Відбувається поступове збільшення тиску у затрубному просторі, а також на корпус струминного насоса багаторазової дії. При цьому втулка 7 та плунжер 6 переміщуються вправо і виштовхують кульку 8 з пружинного кільця 9 (фіг. 2). Після цього насосний агрегат ЦА - 320 1 підключають до НКТ 4 і 1 UA 103592 U 5 10 15 подають робочу рідину. При цьому кулька 8 підхвачується потоком робочої рідини і потрапляє у втулку 10. За рахунок потоку робочої рідини кулька 8 разом з втулкою 10 переміщується вправо до упору. При цьому канали для підведення робочої рідини і пасивного середовища співпадають. Таким чином, робоча рідина проходить через конфузор 11 з підвищеною швидкістю. За рахунок різниці гідростатичного тиску пасивного середовища і тиску робочої рідини у камері змішування та сили тертя відбувається затягування пасивної рідини у камеру змішування. Потім у дифузорі 13 швидкості робочого і інжектованого потоків - вирівнюються. За рахунок збільшення площі поперечного перерізу у дифузорі збільшується тиск змішаної рідини. Відбувається підйом змішаної рідини на поверхню. Джерела інформації: 1. Пристрій для дії на при вибійну зону свердловини. Патент України № 46045 Е21В43/25, 43/ Шлахтер І. С, Фік І. М., Бабій С. А., Олійник О. О. - № 98031; Опубл. 15.05.2002, Бюл. № 5, 2002 р. 2. Спосіб реагентно - імпульсного впливу на свердловину і продуктивний пласт і установка для його здійснення. Патент Російської Федерації № 2275495, Е21В37/06, Е21В28/00 Кононенко П. І., Богуслаєв В. А., Квитчук К. К., Скачедуб А. А., Сліденко В. М, Лістовщик Л. К., Чорнобай С. В., Козлов О. В., Квитчук П. К. - № 2005112941/03. Опубл. 27.04.2006, Бюл № 12. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Струминний насос багаторазової дії, який містить корпус, модуль керування режимами роботи, конфузор, камеру змішування, дифузор, втулку та пружину, який відрізняється тим, що модуль керування режимами роботи розміщений у верхній частині корпусу з можливістю притискання кульки до пружинного кільця для переключення з режиму "пропускання рідини" у режим "струминний насос". 2 UA 103592 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
