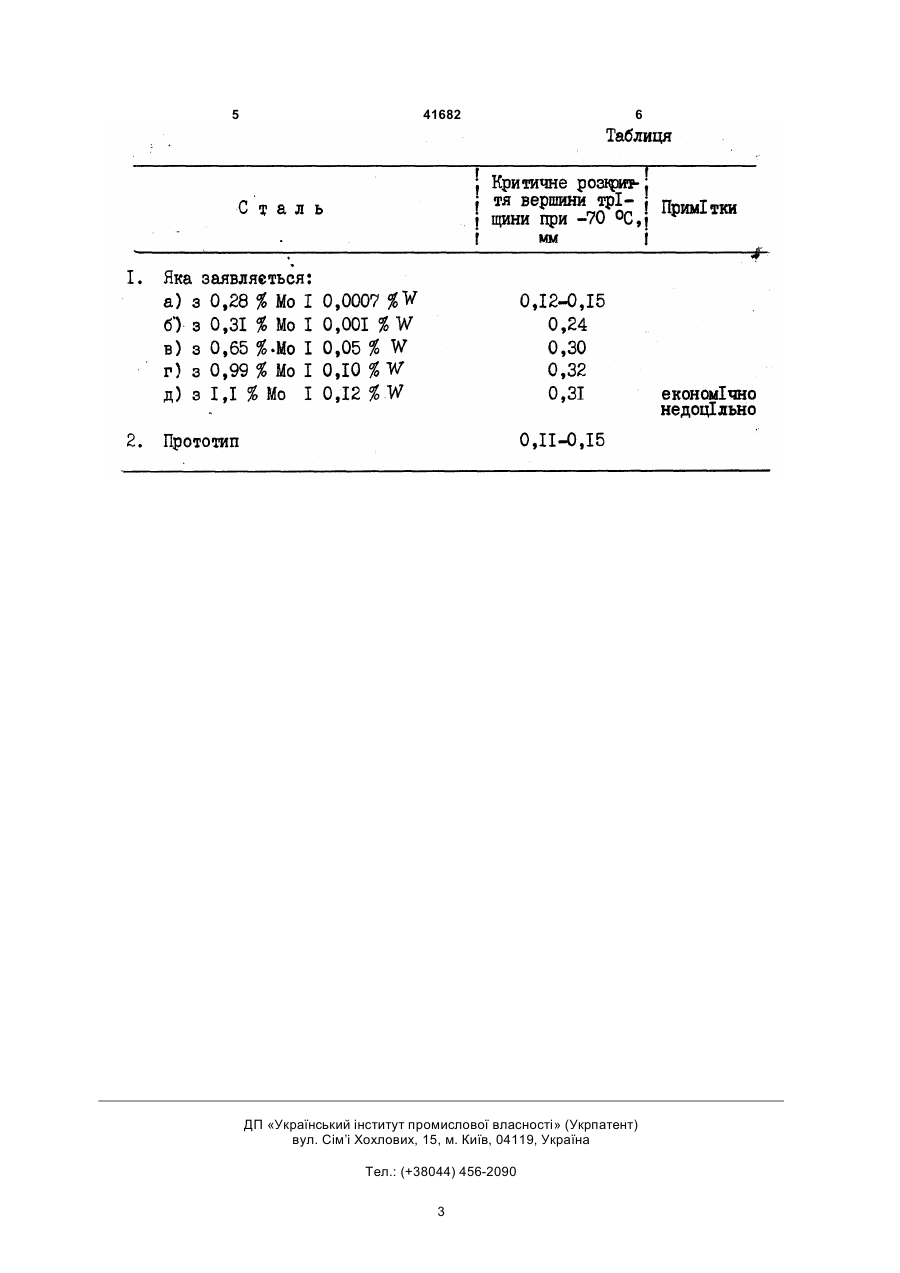

Сталь для зварювального дроту

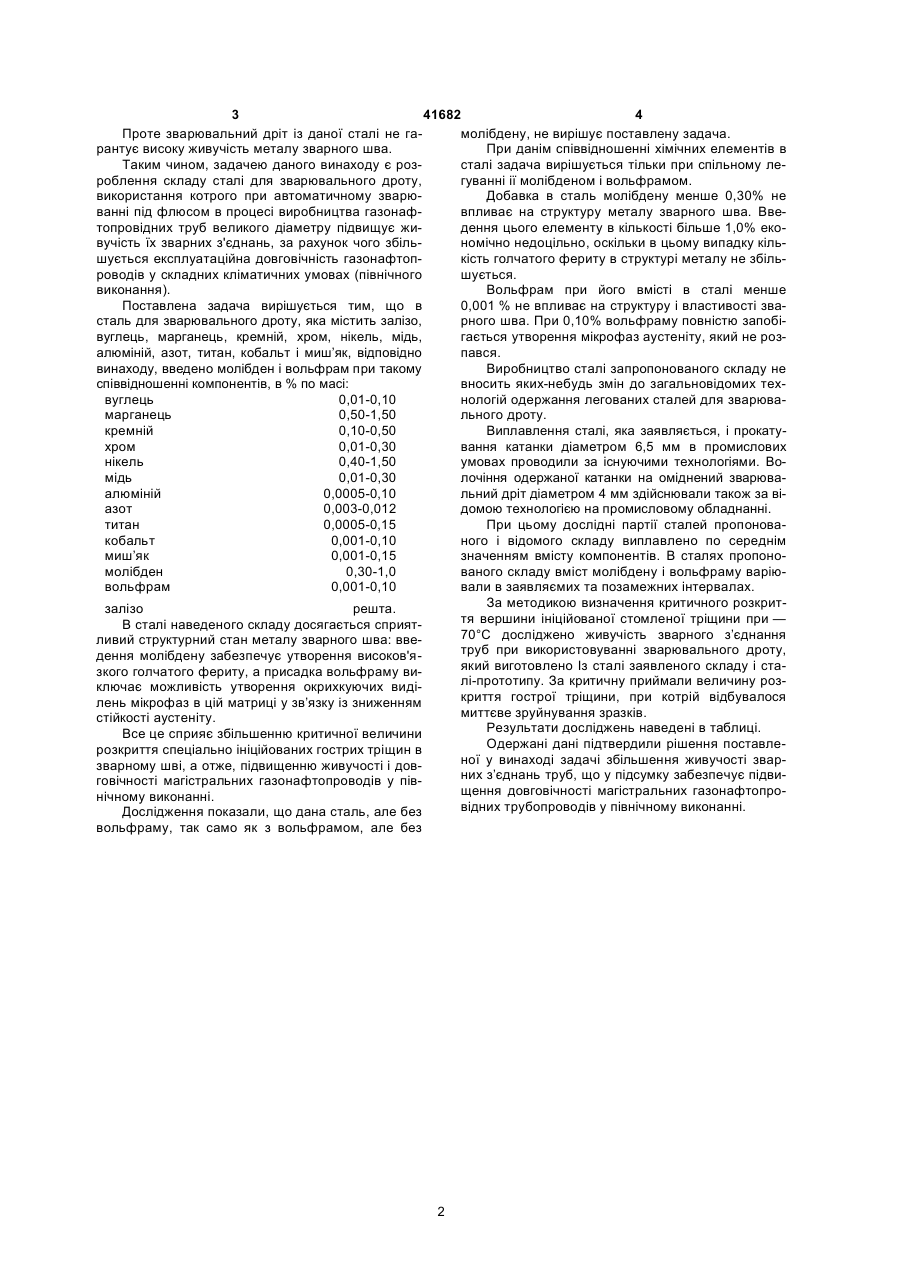

Сталь для-зварювального дроту, що містить залізо, вуглець, марганець, кремній, хром, нікель, мідь, алюміній, азот, титан, кобальт і миш'як, яка 3 41682 4 Проте зварювальний дріт із даної сталі не гамолібдену, не вирішує поставлену задача. рантує високу живучість металу зварного шва. При данім співвідношенні хімічних елементів в Таким чином, задачею даного винаходу є розсталі задача вирішується тільки при спільному лероблення складу сталі для зварювального дроту, гуванні ії молібденом і вольфрамом. використання котрого при автоматичному зварюДобавка в сталь молібдену менше 0,30% не ванні під флюсом в процесі виробництва газонафвпливає на структуру металу зварного шва. Вветопровідних труб великого діаметру підвищує жидення цього елементу в кількості більше 1,0% ековучість їх зварних з'єднань, за рахунок чого збільномічно недоцільно, оскільки в цьому випадку кільшується експлуатаційна довговічність газонафтопкість голчатого фериту в структурі металу не збільроводів у складних кліматичних умовах (північного шується. виконання). Вольфрам при його вмісті в сталі менше Поставлена задача вирішується тим, що в 0,001 % не впливає на структуру і властивості звасталь для зварювального дроту, яка містить залізо, рного шва. При 0,10% вольфраму повністю запобівуглець, марганець, кремній, хром, нікель, мідь, гається утворення мікрофаз аустеніту, який не розалюміній, азот, титан, кобальт і миш’як, відповідно пався. винаходу, введено молібден і вольфрам при такому Виробництво сталі запропонованого складу не співвідношенні компонентів, в % по масі: вносить яких-небудь змін до загальновідомих техвуглець 0,01-0,10 нологій одержання легованих сталей для зварювамарганець 0,50-1,50 льного дроту. кремній 0,10-0,50 Виплавлення сталі, яка заявляється, і прокатухром 0,01-0,30 вання катанки діаметром 6,5 мм в промислових нікель 0,40-1,50 умовах проводили за існуючими технологіями. Вомідь 0,01-0,30 лочіння одержаної катанки на оміднений зварюваалюміній 0,0005-0,10 льний дріт діаметром 4 мм здійснювали також за віазот 0,003-0,012 домою технологією на промисловому обладнанні. титан 0,0005-0,15 При цьому дослідні партії сталей пропоновакобальт 0,001-0,10 ного і відомого складу виплавлено по середнім миш’як 0,001-0,15 значенням вмісту компонентів. В сталях пропономолібден 0,30-1,0 ваного складу вміст молібдену і вольфраму варіювольфрам 0,001-0,10 вали в заявляємих та позамежних інтервалах. За методикою визначення критичного розкритзалізо решта. тя вершини ініційованої стомленої тріщини при — В сталі наведеного складу досягається сприят70°С досліджено живучість зварного з’єднання ливий структурний стан металу зварного шва: вветруб при використовуванні зварювального дроту, дення молібдену забезпечує утворення високов'яякий виготовлено Із сталі заявленого складу і стазкого голчатого фериту, а присадка вольфраму вилі-прототипу. За критичну приймали величину розключає можливість утворення окрихкуючих видікриття гострої тріщини, при котрій відбувалося лень мікрофаз в цій матриці у зв’язку із зниженням миттєве зруйнування зразків. стійкості аустеніту. Результати досліджень наведені в таблиці. Все це сприяє збільшенню критичної величини Одержані дані підтвердили рішення поставлерозкриття спеціально ініційованих гострих тріщин в ної у винаході задачі збільшення живучості зварзварному шві, а отже, підвищенню живучості і довних з’єднань труб, що у підсумку забезпечує підвиговічності магістральних газонафтопроводів у півщення довговічності магістральних газонафтопронічному виконанні. відних трубопроводів у північному виконанні. Дослідження показали, що дана сталь, але без вольфраму, так само як з вольфрамом, але без 2 5 41682 6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
