Спосіб приєднання відгалуження до діючого газопроводу

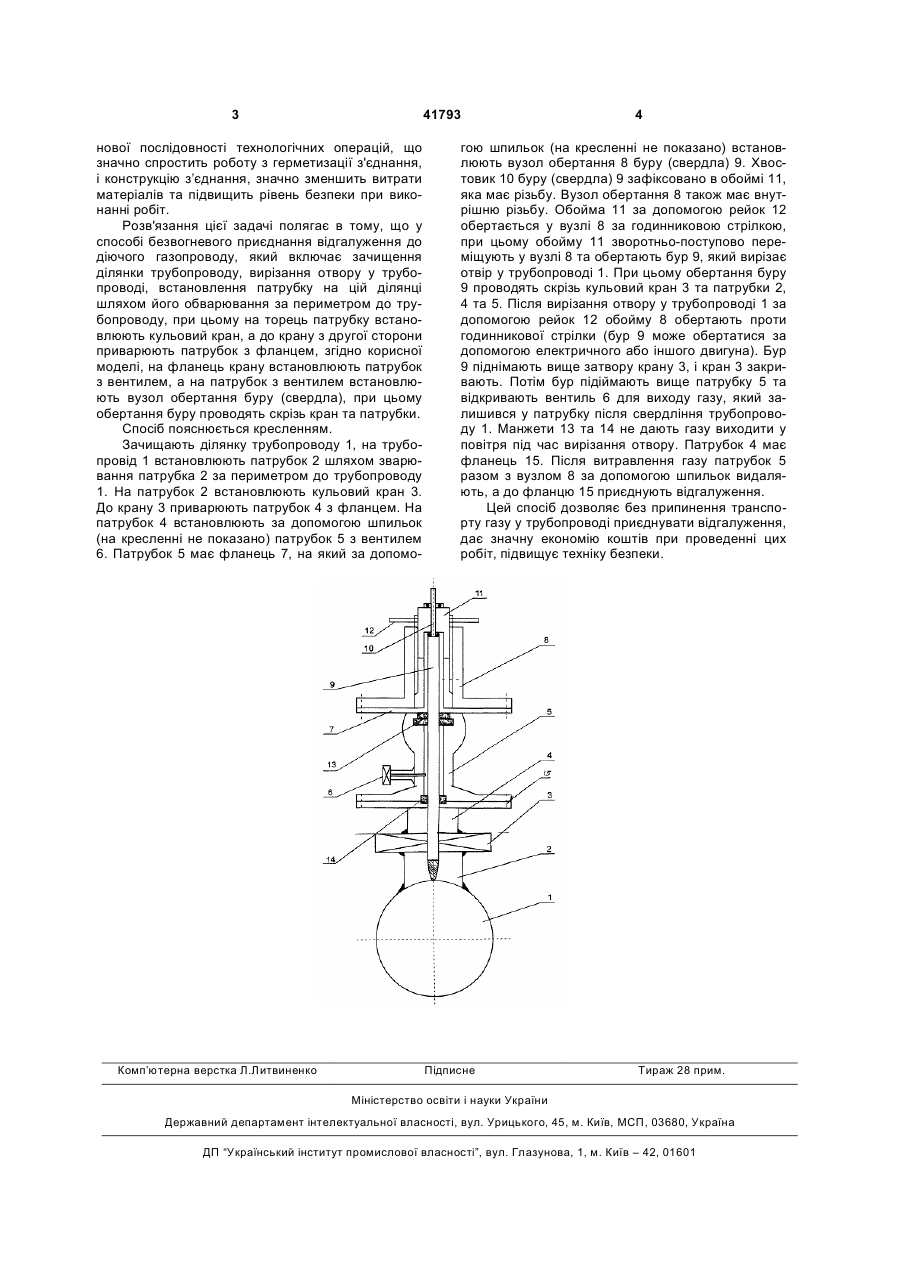

Спосіб приєднання відгалуження до діючого газопроводу, який включає зачищення ділянки 3 41793 нової послідовності технологічних операцій, що значно спростить роботу з герметизації з'єднання, і конструкцію з’єднання, значно зменшить витрати матеріалів та підвищить рівень безпеки при виконанні робіт. Розв'язання цієї задачі полягає в тому, що у способі безвогневого приєднання відгалуження до діючого газопроводу, який включає зачищення ділянки трубопроводу, вирізання отвору у трубопроводі, встановлення патрубку на цій ділянці шляхом його обварювання за периметром до трубопроводу, при цьому на торець патрубку встановлюють кульовий кран, а до крану з другої сторони приварюють патрубок з фланцем, згідно корисної моделі, на фланець крану встановлюють патрубок з вентилем, а на патрубок з вентилем встановлюють вузол обертання буру (свердла), при цьому обертання буру проводять скрізь кран та патрубки. Спосіб пояснюється кресленням. Зачищають ділянку трубопроводу 1, на трубопровід 1 встановлюють патрубок 2 шляхом зварювання патрубка 2 за периметром до трубопроводу 1. На патрубок 2 встановлюють кульовий кран 3. До крану 3 приварюють патрубок 4 з фланцем. На патрубок 4 встановлюють за допомогою шпильок (на кресленні не показано) патрубок 5 з вентилем 6. Патрубок 5 має фланець 7, на який за допомо Комп’ютерна верстка Л.Литвиненко 4 гою шпильок (на кресленні не показано) встановлюють вузол обертання 8 буру (свердла) 9. Хвостовик 10 буру (свердла) 9 зафіксовано в обоймі 11, яка має різьбу. Вузол обертання 8 також має внутрішню різьбу. Обойма 11 за допомогою рейок 12 обертається у вузлі 8 за годинниковою стрілкою, при цьому обойму 11 зворотньо-поступово переміщують у вузлі 8 та обертають бур 9, який вирізає отвір у трубопроводі 1. При цьому обертання буру 9 проводять скрізь кульовий кран 3 та патрубки 2, 4 та 5. Після вирізання отвору у трубопроводі 1 за допомогою рейок 12 обойму 8 обертають проти годинникової стрілки (бур 9 може обертатися за допомогою електричного або іншого двигуна). Бур 9 піднімають вище затвору крану 3, і кран 3 закривають. Потім бур підіймають вище патрубку 5 та відкривають вентиль 6 для виходу газу, який залишився у патрубку після свердління трубопроводу 1. Манжети 13 та 14 не дають газу виходити у повітря під час вирізання отвору. Патрубок 4 має фланець 15. Після витравлення газу патрубок 5 разом з вузлом 8 за допомогою шпильок видаляють, а до фланцю 15 приєднують відгалуження. Цей спосіб дозволяє без припинення транспорту газу у трубопроводі приєднувати відгалуження, дає значну економію коштів при проведенні цих робіт, підвищує техніку безпеки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
