Кнопка керування

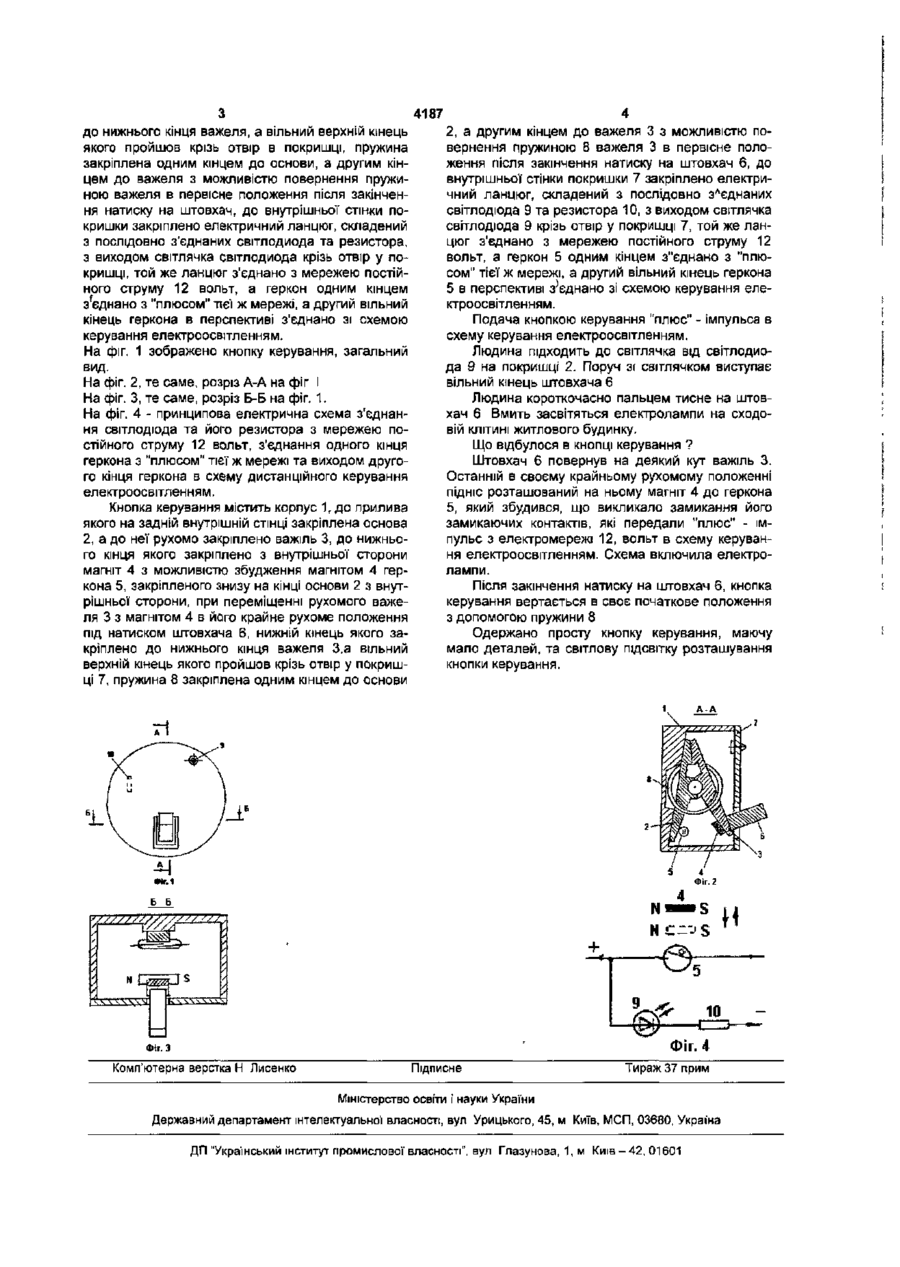

Кнопка керування, що містить корпус, магніт, геркон, пружину та штовхач, яка відрізняється тим, що введені перша половинка прищіпки - основа, друга половинка прищіпки - важіль, кришка, електричний ланцюг, складений з послідовно з'єднаних світлодюда та резистора, причому до приливка на задній внутрішній стінці корпуса закріплена основа, а до неї рухомо закріплений важіль, до нижнього кінця якого з внутрішньої сторони закріплений магніт з можливістю збудження Корисна модель відноситься до обладнання електричних мереж і може використовуватися як кнопка керування з замикаючим контактом з само поверненням, наприклад, для дистанційного керування електроосвітленням сходових клітин житлових будинків з підсвіткого місцезнаходження кнопки керування. /Кнопку керування можна використати в патенті 47634 А./ ВІДОМІ важелеві кнопки керування з самоповерненням. У них швидко зношується механічна частина, підгоряють електричні контакти Найбільш близьким по своєму технічному змісту являється "Кнопочный магнитный язычковый выключатель" /Див. патент США № 3579159 335205, 1971р./. Цей вимикач містить корпус, геркон, керамічний магнітний стрижень, екран з магнітом'якого метала, пружину та штовхач. Стрижень пропущено крізь наскрізний отвір у корпусі. На одному КІНЦІ стрижня закріплено штовхач, а на другому КІНЦІ -екран У сліпому отворі корпуса, вісь якого паралельна ВІСІ наскрізного отвора, розташовано геркон. Напівстиснута пружина одягнена на стрижень між штовхачем та корпусом. Тут геркон збуджується тільки при натиску на штовхач. магнітом геркона, закріпленого на КІНЦІ ОСНОВИ З внутрішньої сторони, при переміщенні рухомого важеля з магнітом в його крайнє положення при натисканні штовхача, нижній кінець якого закріплений до нижнього кінця важеля, а вільний верхній кінець якого пройшов крізь отвір в кришці, пружина закріплена одним кінцем до основи, а другим кінцем - до важеля з можливістю повернення пружиною важеля в первісне положення після закінчення натискання на штовхач, до внутрішньої стінки кришки закріплений електричний ланцюг, складений з послідовно з'єднаних світлодіода та резистора, з виходом "світлячка" світлодюда крізь отвір у кришці, той же ланцюг з'єднаний з мережею постійного струму 12 вольт, а геркон одним кінцем з'єднано з "плюсом" тієї ж мережі, другий - вільний кінець геркона в перспективі з'єднаний зі схемою керування електроосвітленням. Гарний пристрій, але конструктивно складний Крім того, немає світлової сигналізації місцезнаходження кнопки керування. В основу пристрою поставлено задачу кнопці керування шляхом - використання типової білизняної прищіпки /пружина, перша половинка - основа, друга половинка - важіль/ та стандартної пластмасової відгалужуючої коробки /корпуса/ та її покришки, стандартних магніта та геркона, використання ланцюга, складеного з послідовно з'єднаних світлодюда та резистора, для пщсвітки місцезнаходження кнопки керування; забезпечити спрощення конструкції пристрою та сприяння пошуку кнопки керування в темряві. Все це досягається тим, що в відоме обладнання, яке містить корпус, магніт, геркон, пружину та штовхач, введені перша половинка прищіпки основа, друга половинка прищіпки - важіль, покришка, електричний ланцюг, складений з послідовно з'єднаних світлодюда та резистора, причому до прилива на задній внутрішній стінці корпуса закріплена основа, а до неї" рухомо закріплено важіль, до пізнього кінця якого з внутрішньої сторони закріплено магніт з можливістю збудження магнітом геркона, закріпленого на КІНЦІ ОСНОВИ З внутрішньої сторони, при переміщенні рухомого важеля з магнітом В ЙОГО крайнє положення під натиском штовхача, нижній кінець якого закріплено 00 5 4187 до нижнього кінця важеля, а вільний верхній кінець якого пройшов крізь отвір в покришці, пружина закріплена одним кінцем до основи, а другим кінцем до важеля з можливістю повернення пружиною важеля в первісне положення після закінчення натиску на штовхач, до внутрішньої стінки покришки закріплено електричний ланцюг, складений з послідовно з'єднаних світлодиода та резистора, з виходом світлячка світлодиода крізь отвір у покришці, той же ланцюг з'єднано з мережею постійного струму 12 вольт, а геркон одним кінцем з'єднано з "плюсом" тієї ж мережі, а другий вільний кінець геркона в перспективі з'єднано зі схемою керування електроосвітленням. На фіг. 1 зображено кнопку керування, загальний вид. На фіг. 2, те саме, розріз А-А на фіг І На фіг. З, те саме, розріз Б-Б на фіг. 1. На фіг. 4 - принципова електричнасхема з'єднання світлодюда та його резистора з мережею постійного струму 12 вольт, з'єднання одного кінця геркона з "плюсом" тієї ж мережі та виходом другого кінця геркона в схему дистанційного керування електроосвітленням. Кнопка керування містить корпус 1, до прилива якого на задній внутрішній стінці закріплена основа 2, а до неї рухомо закріплено важіль 3, до нижнього кінця якого закріплено з внутрішньої сторони магніт 4 з можливістю збудження магнітом 4 геркона 5, закріпленого знизу на кінці основи 2 з внутрішньої сторони, при переміщенні рухомого важеля 3 з магнітом 4 в його крайнє рухоме положення під натиском штовхача 6, нижній кінець якого закріплено до нижнього кінця важеля 3,а вільний верхній кінець якого пройшов крізь отвір у покришці 7, пружина 8 закріплена одним кінцем до основи 4 2, а другим кінцем до важеля 3 з можливістю повернення пружиною 8 важеля 3 в первісне положення після закінчення натиску на штовхач 6, до внутрішньої стінки покришки 7 закріплено електричний ланцюг, складений з послідовно злєднаних світлодюда 9 та резистора 10, з виходом світлячка світлодюда 9 крізь отвір у покришці 7, той же ланцюг з'єднано з мережею постійного струму 12 вольт, а геркон 5 одним кінцем з'єднано з "плюсом" тієї ж мережі, а другий вільний кінець геркона 5 в перспективі з'єднано зі схемою керування електроосвітленням. Подача кнопкою керування "плюс" - імпульса в схему керування електроосвітленням. Людина підходить до світлячка від світлодиода 9 на покришці 2. Поруч зі світлячком виступає вільний кінець штовхача 6 Людина короткочасно пальцем тисне на штовхач 6 Вмить засвітяться електролампи на сходовій КЛІТИНІ житлового будинку. Що відбулося в кнопці керування ? Штовхач 6 повернув на деякий кут важіль 3. Останній в своєму крайньому рухомому положенні підніс розташований на ньому магніт 4 до геркона 5, який збудився, що викликало замикання його замикаючих контактів, які передали "плюс" - імпульс з електромережі 12, вольт в схему керування електроосвітленням. Схема включила електролампи. Після закінчення натиску на штовхач 6, кнопка керування вертається в своє початкове положення з допомогою пружини 8 Одержано просту кнопку керування, маючу мало деталей, та світлову підсвітку розташування кнопки керування. Фіг. 4 Фіг. З Комп'ютерна верстка Н Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент штелеісгуально'і власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
