Кнопка керування з підсвіченням

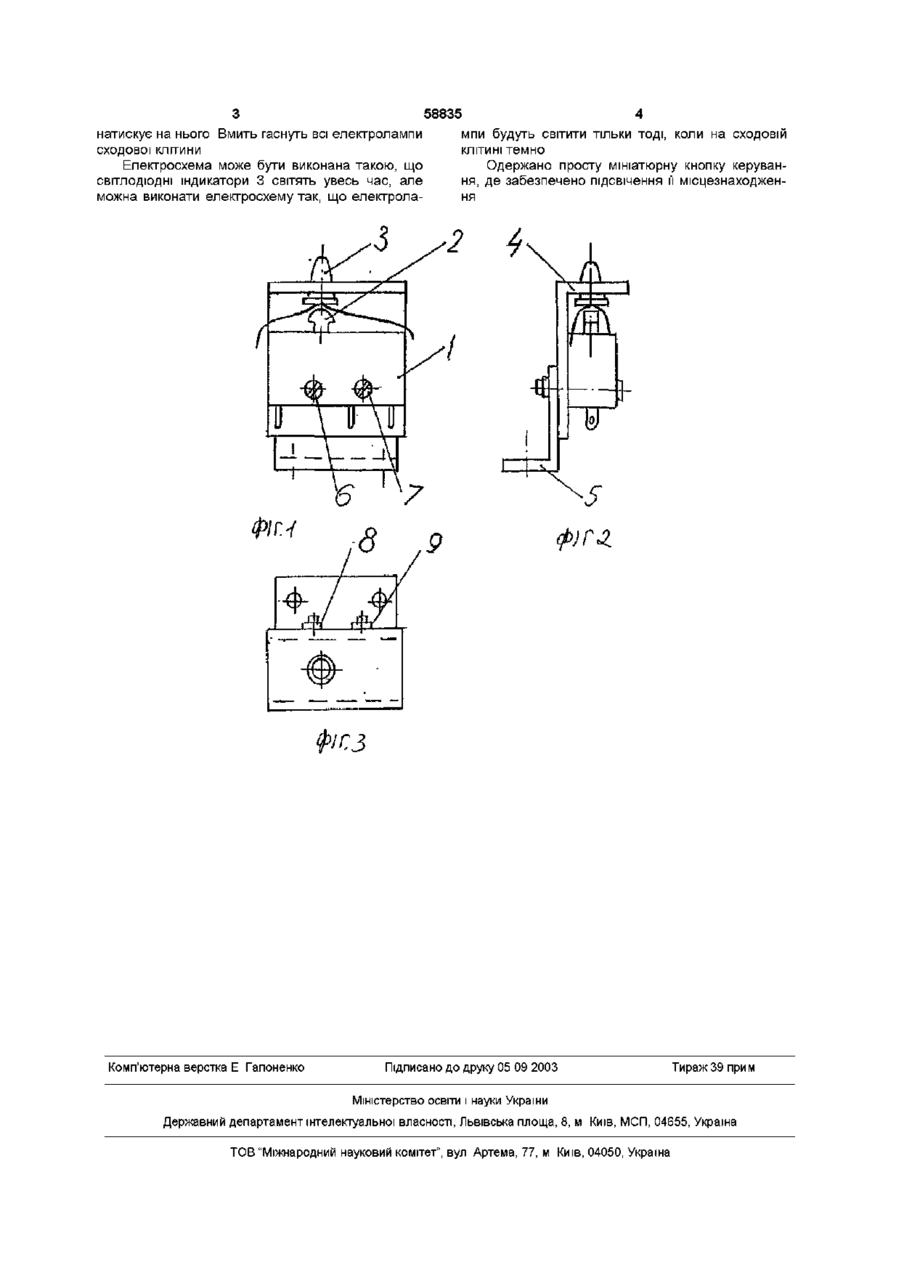

Кнопка керування з підсвічуванням, що містить мікроперемикач зі штовхачем, яка відрізняється тим, що введені світлодюдний індикатор, держак, стійка, перший та другий гвинти, перша та друга гайки, причому мікроперемикач зі штовхачем, над верхньою частиною яких встановлено світлодюдний індикатор з можливістю вертикального переміщення останнього крізь горизонтальний отвір в держаку між верхньою горизонтальною частиною держака та штовхачем, закріплено до вертикальної частини держака разом зі стійкою з допомогою першого та другого гвинтів та першої та другої гайок Винахід відноситься до комутаційного обладнання та може бути використаний в різних обладнаннях автоматики як вимикач з само поверненим та з підсвіченням його місцезнаходження щення останнього крізь горизонтальний отвір в держаку між верхньою горизонтальною частиною держака та штовхачем, закріплено до вертикальної частини держака разом зі стійкою першого та другого гвинтів та першої та другої гайок На фіг 1 зображена кнопка керування з підсвіченням, загальний вид На фіг 2 - те саме, вид збоку На фіг 3 - те саме, вид зверху Пристрій містить перемикач 1 зі штовхачем 2, над верхньою частиною яких встановлено світлодюдний індикатор 3 з можливістю вертикального переміщення останнього крізь горизонтальний отвір в держаку 4 між верхньою горизонтальною частиною останнього та штовхачем 2 Мікроперемикач 2 та стійка 5 закріплені до вертикальної частини держака 4 з допомогою першого 6 та другого 7 гвинтів, на яких встановлені перша 8 та друга 9 гайки Роздивимось випадок, коли дана кнопка використовується для комутації електроосвітлення сходових клітин житлового будинку Людина прийшла з вулиці та відчинила двері на сходову клітину На сходовій КЛІТИНІ темно, але світить вогник світлодюдного індикатора З Людина підходить та злегка натискує на нього Цей натиск через штовхач 2 передається на перемикач 1, в якому замкнуться замикаючі контакти Вмить засвітяться всі електролампи сходової клітини Людина пішки чи ліфтом підіймається на свій поверх, відчиняє двері своєї квартири, повертається до світлового індикатора 3 свого поверху, ВІДОМІ КНОПКИ керування з підсвіченням, що використовуються для керування ліфтами Такі кнопки мають значні габарити, а в ПІДСВІченні використовуються комутаторні електролампи, в яких тече струм до 100 міліампер, в той час як підсвічення з світлодиодних індикаторів потребує лише 3 міліампери Найбільш близьким по своєму технічному змісту являється кнопка на базі мікроперемикача типа МП, яка приведена в журналі "Радио" №11, 1992р,с 53 Але тут не використовується СВІТІННЯ від світ лодюда, тому що спилюються обидва його ВИХІДНІ проводи, а використовуються тільки кольоровий корпус світлодюда як штовхач В основу винаходу поставлено задачу кнопці керування з підсвіченням шляхом використання електричної частини світлодюда забезпечити одержання мініатюрної кнопки керування для комутації електричних ланцюгів з підсвіченням и місцезнаходження Все це досягається тим, що в відоме обладнання, яке містить мікроперемикач зі штовхачем, введені світлодюдний індикатор, держак, стійка, перший та другий гвинти, перша та друга гайки, причому мікроперемикач зі штовхачем, над верхньою частиною яких встановлено світлодюдний індикатор з можливістю вертикального перемі ю СО 00 00 ю 58835 натискує на нього Вмить гаснуть всі електролампи сходової клітини Електросхема може бути виконана такою, що мпи будуть світити тільки тоді, коли на сходовій КЛІТИНІ темно Одержано просту мініатюрну кнопку керування, де забезпечено підсвічення її місцезнаходження СВІТЛОДІОДНІ індикатори 3 світять увесь час, але можна виконати електросхему так, що електрола 2 Комп'ютерна верстка Е Гапоненко 4 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
