Кнопка вереітінова
Формула / Реферат
Кнопка, яка містить частини, що з'єднуються, палець із зачепом на вільному кінці, що виступає з однієї з частин, отвір у другій частині, що надівається на палець із зачепом, замковий елемент, що охоплює під зачепом палець, яка відрізняється тим, що в другій частині розташований замковий елемент у вигляді плоского еластичного кільця чи плоскої кільцевої пружини і, щонайменше, один упор, що розташований під замковим елементом, і кнопка керування замковим елементом, що розташована над замковим елементом.
Текст

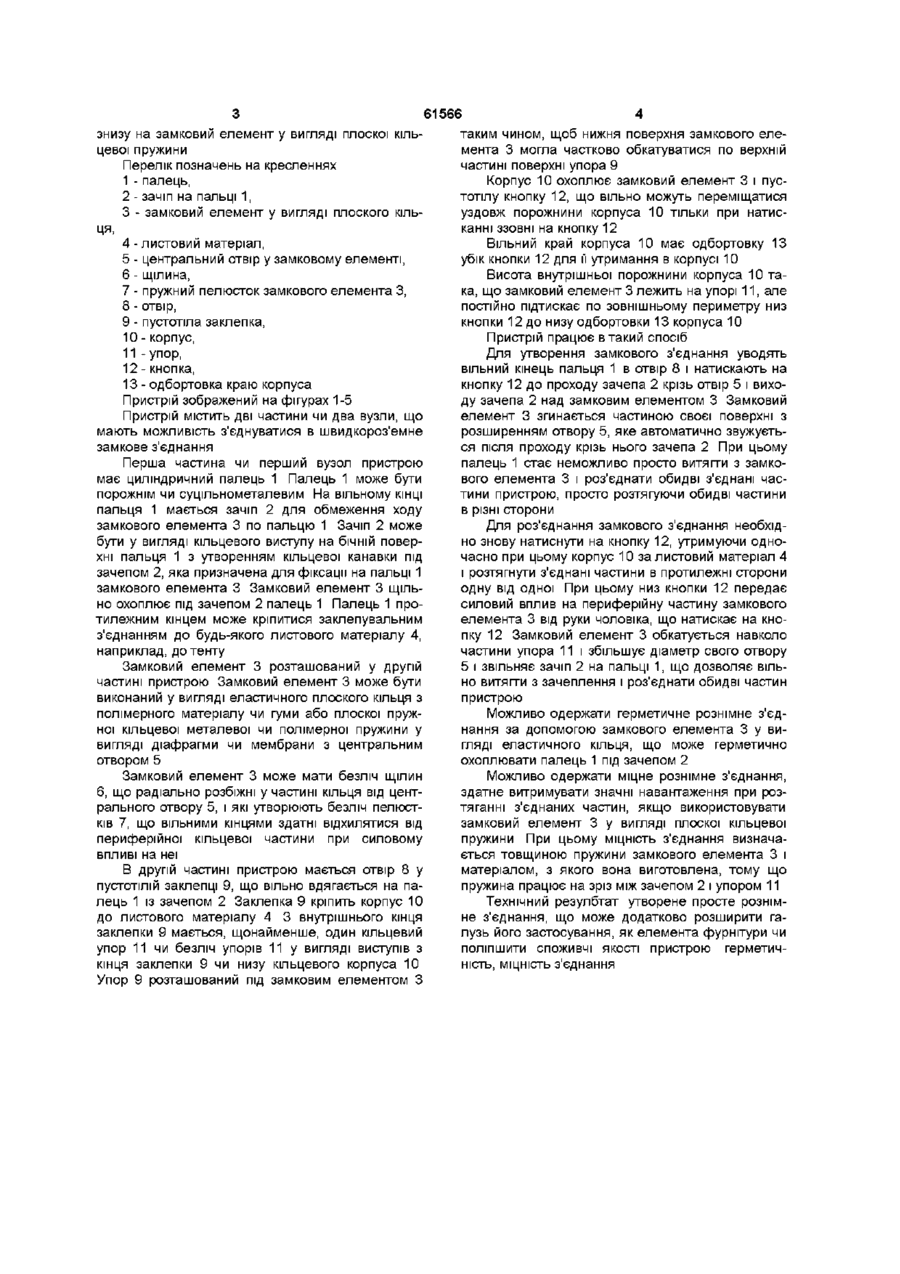

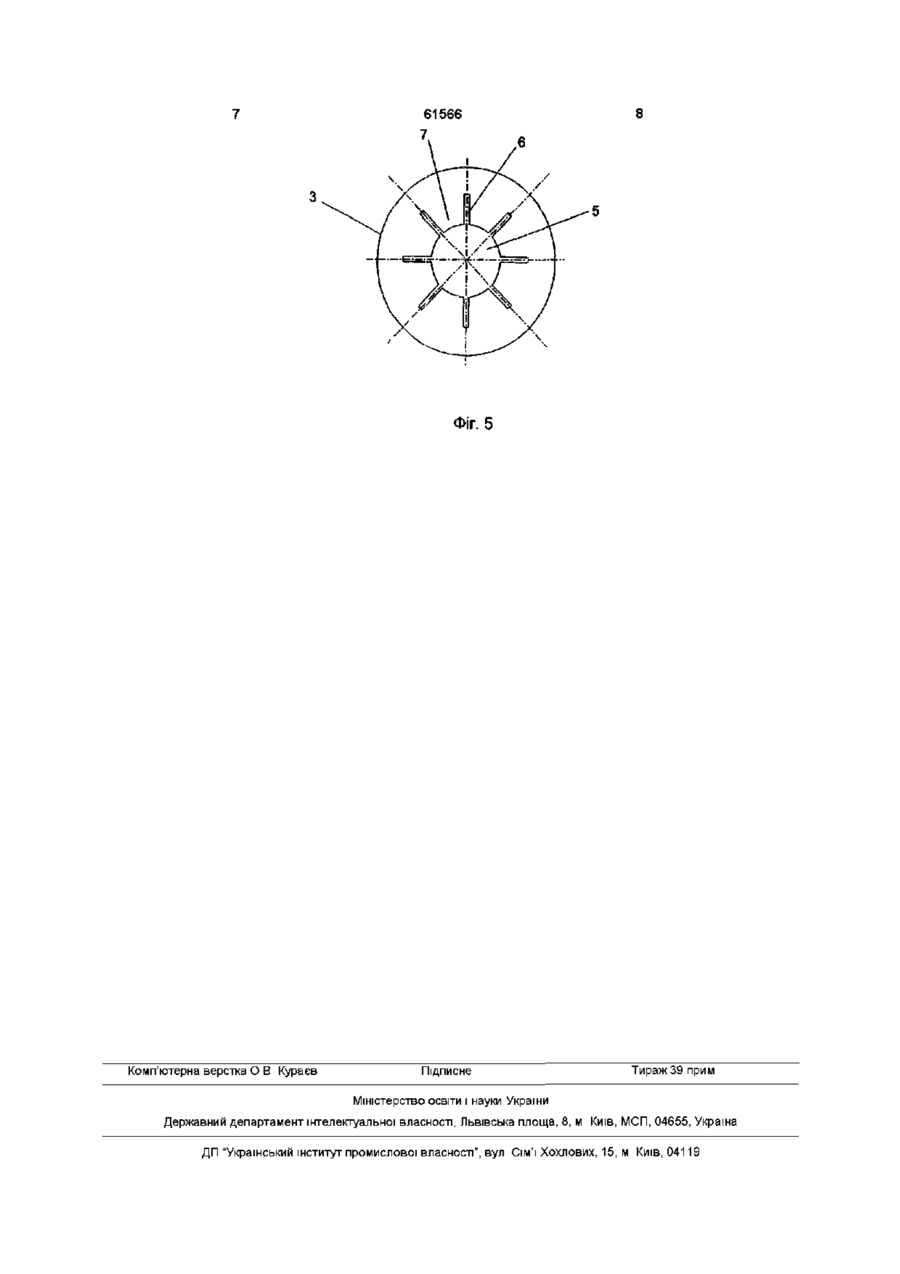

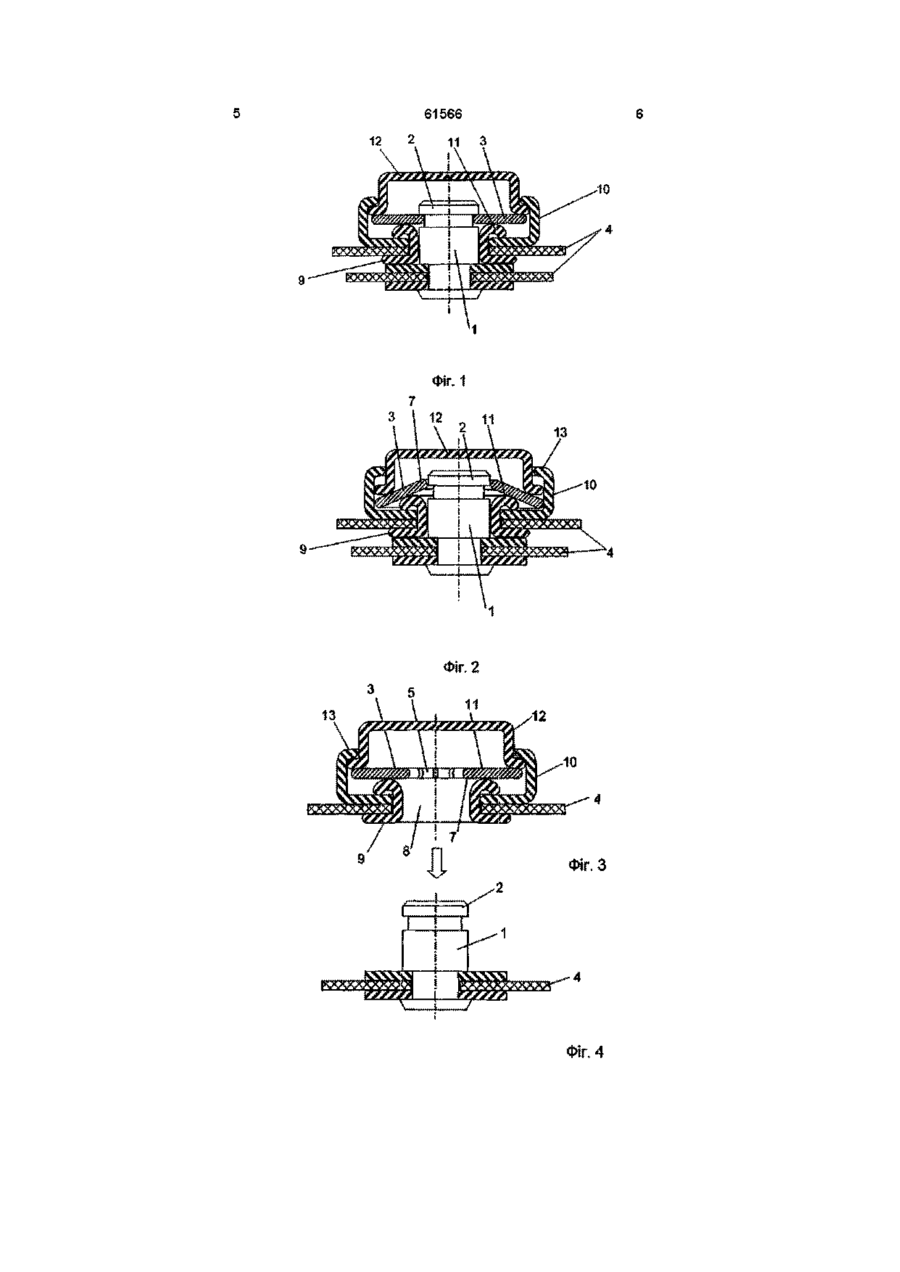

Кнопка, яка містить частини, що з'єднуються, палець із зачепом на вільному КІНЦІ, ЩО виступає з однієї з частин, отвір у другій частині, що надівається на палець із зачепом, замковий елемент, що охоплює під зачепом палець, яка відрізняється тим, що в другій частині розташований замковий елемент у вигляді плоского еластичного кільця чи плоскої кільцевої пружини і, щонайменше, один упор, що розташований під замковим елементом, і кнопка керування замковим елементом, що розташована над замковим елементом Винахід належить до галузі торгового, спортивного, туристського устаткування, автотранспорту, може використовуватися як застібка для з'єднання елементів спецодягу, сумок, рюкзаків, як елемент тентової фурнітури для наметів, павільйонів, для тентів на кузов чи причіп автомобіля Відомий пристрій, що містить частини, що з'єднуються, палець із зачепом на вільному КІНЦІ, що виступає з однієї з частин, отвір у другій частині, що вдягається на палець із зачепом, замковий елемент, що охоплює під зачепом палець, (див опис до деклараційного патенту №33568 України на винахід Опубл "Промислова власність Офіційний бюлетень" №1, 2001) Замковий елемент у відомому пристрої виконаний у вигляді частин розрізної сфери на порожньому пальці Пристрій конструктивно складний, що звужує галузь застосування пристрою, як елемента фурнітури В основу винаходу поставлена задача, кнопка Вереїтінова, що містить частини, що з'єднуються, палець із зачепом на вільному КІНЦІ, ЩО виступає з однієї з частин, отвір у другій частині, що вдягається на палець із зачепом, замковий елемент, що охоплює під зачепом палець, ВІДПОВІДНО ДО винаходу, яка відрізняється тим, що в другій частині розташований замковий елемент у вигляді плоского еластичного кільця чи плоскої кільцевої пружини і, щонайменше, один упор, що розташований під замковим елементом, і кнопка керування замковим елементом, що розташована над замковим елементом не з єднання, що може додатково розширити галузь його застосування, як елемента фурнітури чи поліпшити споживчі якості пристрою герметичність, МІЦНІСТЬ з'єднання Можливо одержати герметичне рознімне з'єднання за допомогою замкового елемента у виді еластичного кільця, що може герметично охоплювати палець під зачепом Можливо одержати міцне рознімне з'єднання, здатне витримувати значні навантаження при розтяганні з'єднаних частин, якщо використовувати замковий елемент у вигляді плоскої кільцевої пружини При цьому МІЦНІСТЬ з'єднання визначається товщиною пружини і матеріалом, з якого вона виготовлена, тому що пружина працює на зріз між зачепом і упором Інші мети, особливості, переваги і можливості використання винаходу видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет винаходу, незалежно від загальних вимог чи зворотного зв'язку Фіг 1, Кнопка Вереїтінова Поздовжній розріз пристрою в зборі Замкнутий стан Фіг 2 Кнопка Вереїтінова Поздовжній розріз пристрою в зборі Положення замкового елемента при натисканні на кнопку Фіг 3 Кнопка Вереїтінова Поздовжній розріз відділеної другої частини Фіг 4 Кнопка Вереїтінова Поздовжній розріз відділеної першої частини Фіг 5 Кнопка Вереїтінова Вигляд зверху чи Технічний результат утворене просте рознім (О (О ю (О 61566 таким чином, щоб нижня поверхня замкового елезнизу на замковий елемент у вигляді плоскої кільмента 3 могла частково обкатуватися по верхній цевої пружини частині поверхні упора 9 Перелік позначень на кресленнях Корпус 10 охоплює замковий елемент 3 і пус1 - палець, тотілу кнопку 12, що вільно можуть переміщатися 2 - зачіп на пальці 1, уздовж порожнини корпуса 10 тільки при натис3 - замковий елемент у вигляді плоского кільканні ззовні на кнопку 12 Ця, Вільний край корпуса 10 має одбортовку 13 4 - листовий матеріал, убік кнопки 12 для її утримання в корпусі 10 5 - центральний отвір у замковому елементі, Висота внутрішньої порожнини корпуса 10 та6 - щілина, ка, що замковий елемент 3 лежить на упорі 11, але 7 - пружний пелюсток замкового елемента З, постійно підтискає по зовнішньому периметру низ 8 - отвір, кнопки 12 до низу одбортовки 13 корпуса 10 9 - пустотіла заклепка, 10 - корпус, Пристрій працює в такий спосіб 11 - упор, Для утворення замкового з'єднання уводять 12 - кнопка, вільний кінець пальця 1 в отвір 8 і натискають на кнопку 12 до проходу зачепа 2 крізь отвір 5 і вихо13 - одбортовка краю корпуса ду зачепа 2 над замковим елементом 3 Замковий Пристрій зображений на фігурах 1-5 елемент 3 згинається частиною своєї поверхні з Пристрій містить дві частини чи два вузли, що розширенням отвору 5, яке автоматично звужуєтьмають можливість з'єднуватися в швидкороз'емне ся після проходу крізь нього зачепа 2 При цьому замкове з'єднання палець 1 стає неможливо просто витягти з замкоПерша частина чи перший вузол пристрою вого елемента 3 і роз'єднати обидві з'єднані часмає циліндричний палець 1 Палець 1 може бути тини пристрою, просто розтягуючи обидві частини порожнім чи суцільнометалевим На вільному КІНЦІ в різні сторони пальця 1 мається зачіп 2 для обмеження ходу замкового елемента 3 по пальцю 1 Зачіп 2 може Для роз'єднання замкового з'єднання необхідбути у вигляді кільцевого виступу на бічній поверно знову натиснути на кнопку 12, утримуючи однохні пальця 1 з утворенням кільцевої канавки під часно при цьому корпус 10 за листовий матеріал 4 зачепом 2, яка призначена для фіксації на пальці 1 і розтягнути з'єднані частини в протилежні сторони замкового елемента 3 Замковий елемент 3 щільодну від одної При цьому низ кнопки 12 передає но охоплює під зачепом 2 палець 1 Палець 1 просиловий вплив на периферійну частину замкового тилежним кінцем може кріпитися заклепувальним елемента 3 від руки чоловіка, що натискає на кноз'єднанням до будь-якого листового матеріалу 4, пку 12 Замковий елемент 3 обкатується навколо наприклад, до тенту частини упора 11 і збільшує діаметр свого отвору 5 і звільняє зачіп 2 на пальці 1, що дозволяє вільЗамковий елемент 3 розташований у другій но витягти з зачеплення і роз'єднати обидві частин частині пристрою Замковий елемент 3 може бути пристрою виконаний у вигляді еластичного плоского кільця з полімерного матеріалу чи гуми або плоскої пружМожливо одержати герметичне рознімне з'єдної кільцевої металевої чи полімерної пружини у нання за допомогою замкового елемента 3 у вивигляді діафрагми чи мембрани з центральним гляді еластичного кільця, що може герметично отвором 5 охоплювати палець 1 під зачепом 2 Замковий елемент 3 може мати безліч щілин Можливо одержати міцне рознімне з'єднання, 6, що радіально розбіжні у частині кільця від центздатне витримувати значні навантаження при розрального отвору 5, і які утворюють безліч пелюсттяганні з'єднаних частин, якщо використовувати ків 7, що вільними кінцями здатні відхилятися від замковий елемент 3 у вигляді плоскої кільцевої периферійної кільцевої частини при силовому пружини При цьому МІЦНІСТЬ з'єднання визначавпливі на неї ється товщиною пружини замкового елемента 3 і матеріалом, з якого вона виготовлена, тому що В другій частині пристрою мається отвір 8 у пружина працює на зріз між зачепом 2 і упором 11 пустотілій заклепці 9, що вільно вдягається на палець 1 із зачепом 2 Заклепка 9 кріпить корпус 10 Технічний резулбтат утворене просте рознімдо листового матеріалу 4 3 внутрішнього кінця не з'єднання, що може додатково розширити газаклепки 9 мається, щонайменше, один кільцевий лузь його застосування, як елемента фурнітури чи упор 11 чи безліч упорів 11 у вигляді виступів з поліпшити споживчі якості пристрою герметичкінця заклепки 9 чи низу кільцевого корпуса 10 ність, МІЦНІСТЬ з'єднання Упор 9 розташований під замковим елементом З Фіг. 1 13 10 Фіг. 2 Фіг. З фіг. 4 61566 Фіг. 5 Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюVereitinovs button
Автори англійськоюVereitinov Viktor Ivanovych
Назва патенту російськоюКнопка вереитинова
Автори російськоюВереитинов Виктор Иванович
МПК / Мітки
МПК: A63B 29/00
Мітки: вереітінова, кнопка
