Підземнорухомий пристрій
Формула / Реферат
Підземнорухомий пристрій, який складається з руйнівної конусоподібної носової частини, пустотілого корпусу з секціями для розташування поршнів, хвостової розпірної частини, яка з'єднана з носовою руйнівною частиною штоком з каналами ліній живлення, який відрізняється тим, що носова частина пристрою виконана пустотілою з двох складових частин: зрізаний конусоподібний наконечник охоплено бічною поверхнею пустотілої частини конуса з кільцем ущільнення між ними, вершина конуса спирається на пружний пустотілий циліндр, нижній кінець якого закріплено на товстостінній несучій перегородці розпірної секції носової частини, на бічній поверхні циліндра закріплено два тензорезистори, які увімкнено у плечі вимірювальної мостової схеми, у вимірювальній діагоналі якої знаходиться уніфікуючий вимірювальний перетворювач, який під'єднано до входу мікроконтролера, до виходу якого, в свою чергу, підключено виконавчий механізм, який врізаний у трубопровід, що з'єднує енергоблок з реверсивним розподільником, вихід якого за допомогою гнучких трубопроводів з'єднаний з основною і допоміжною лініями живлення підземнорухомого пристрою.
Текст

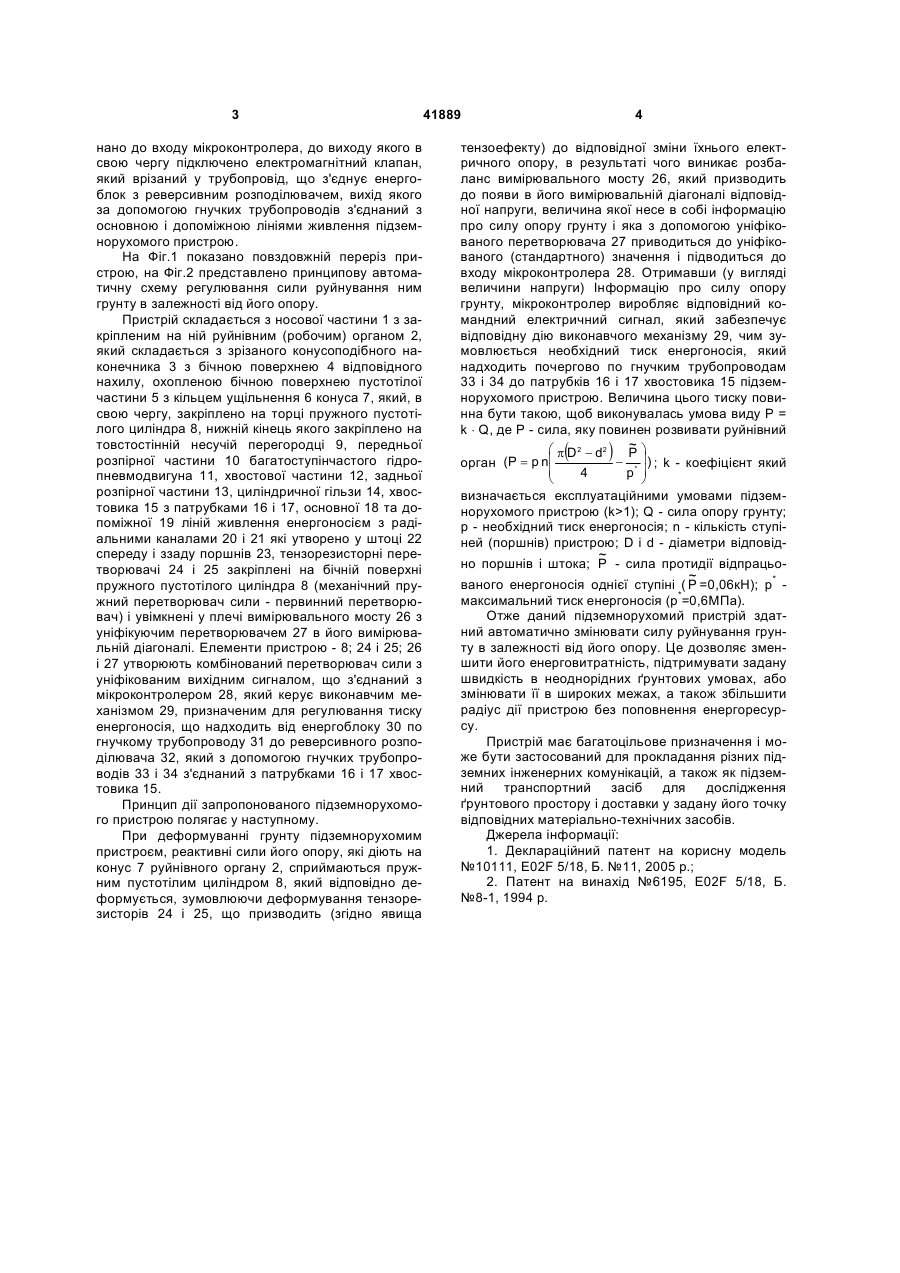

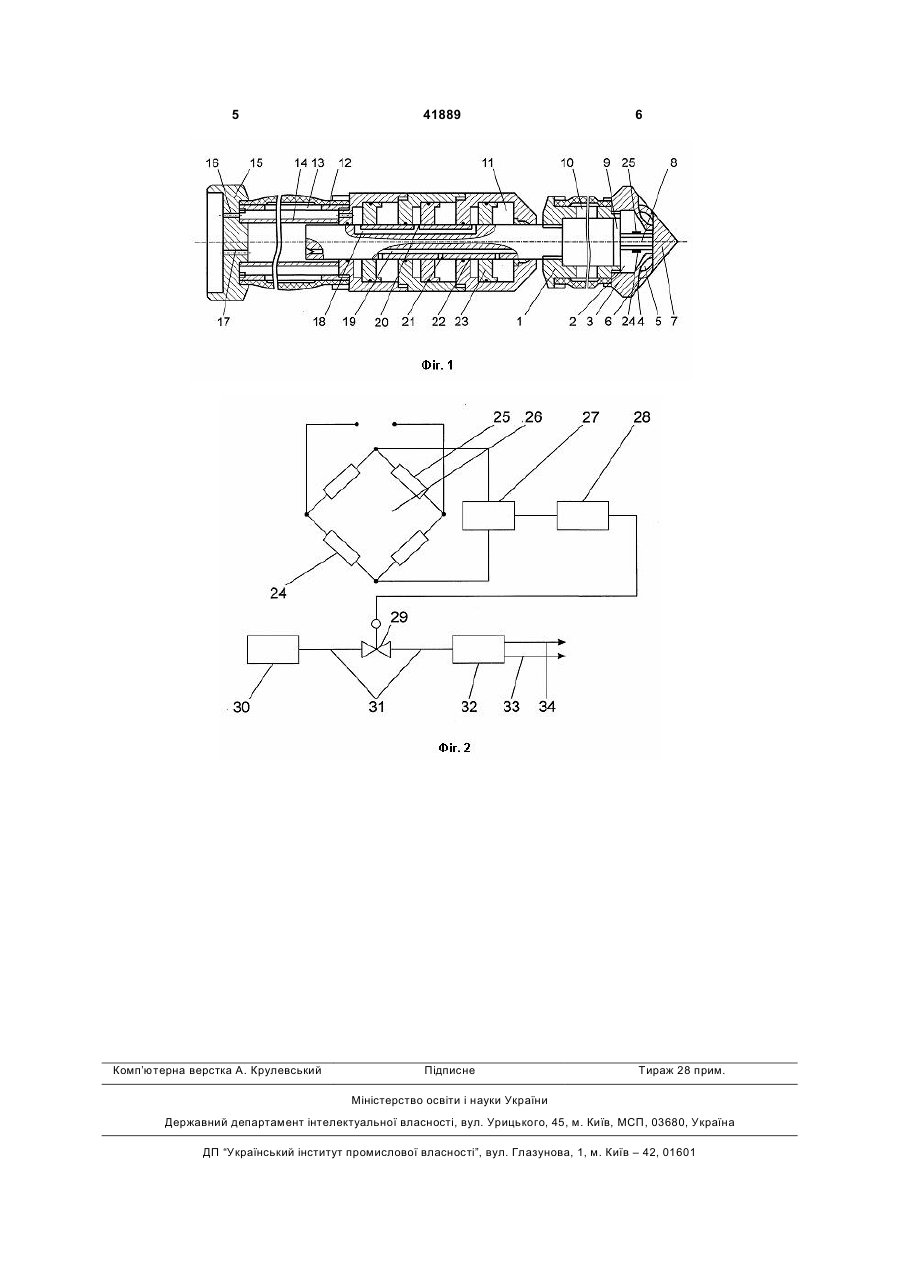

Підземнорухомий пристрій, який складається з руйнівної конусоподібної носової частини, пустотілого корпусу з секціями для розташування поршнів, хвостової розпірної частини, яка з'єднана з носовою руйнівною частиною штоком з каналами ліній живлення, який відрізняється тим, що носова частина пристрою виконана пустотілою з двох складових частин: зрізаний конусоподібний наконечник охоплено бічною поверхнею пустотілої час 3 нано до входу мікроконтролера, до виходу якого в свою чергу підключено електромагнітний клапан, який врізаний у трубопровід, що з'єднує енергоблок з реверсивним розподілювачем, вихід якого за допомогою гнучких трубопроводів з'єднаний з основною і допоміжною лініями живлення підземнорухомого пристрою. На Фіг.1 показано повздовжній переріз пристрою, на Фіг.2 представлено принципову автоматичну схему регулювання сили руйнування ним грунту в залежності від його опору. Пристрій складається з носової частини 1 з закріпленим на ній руйнівним (робочим) органом 2, який складається з зрізаного конусоподібного наконечника 3 з бічною поверхнею 4 відповідного нахилу, охопленою бічною поверхнею пустотілої частини 5 з кільцем ущільнення 6 конуса 7, який, в свою чергу, закріплено на торці пружного пустотілого циліндра 8, нижній кінець якого закріплено на товстостінній несучій перегородці 9, передньої розпірної частини 10 багатоступінчастого гідропневмодвигуна 11, хвостової частини 12, задньої розпірної частини 13, циліндричної гільзи 14, хвостовика 15 з патрубками 16 і 17, основної 18 та допоміжної 19 ліній живлення енергоносієм з радіальними каналами 20 і 21 які утворено у штоці 22 спереду і ззаду поршнів 23, тензорезисторні перетворювачі 24 і 25 закріплені на бічній поверхні пружного пустотілого циліндра 8 (механічний пружний перетворювач сили - первинний перетворювач) і увімкнені у плечі вимірювального мосту 26 з уніфікуючим перетворювачем 27 в його вимірювальній діагоналі. Елементи пристрою - 8; 24 і 25; 26 і 27 утворюють комбінований перетворювач сили з уніфікованим вихідним сигналом, що з'єднаний з мікроконтролером 28, який керує виконавчим механізмом 29, призначеним для регулювання тиску енергоносія, що надходить від енергоблоку 30 по гнучкому трубопроводу 31 до реверсивного розподілювача 32, який з допомогою гнучких трубопроводів 33 і 34 з'єднаний з патрубками 16 і 17 хвостовика 15. Принцип дії запропонованого підземнорухомого пристрою полягає у наступному. При деформуванні грунту підземнорухомим пристроєм, реактивні сили його опору, які діють на конус 7 руйнівного органу 2, сприймаються пружним пустотілим циліндром 8, який відповідно деформується, зумовлюючи деформування тензорезисторів 24 і 25, що призводить (згідно явища 41889 4 тензоефекту) до відповідної зміни їхнього електричного опору, в результаті чого виникає розбаланс вимірювального мосту 26, який призводить до появи в його вимірювальній діагоналі відповідної напруги, величина якої несе в собі інформацію про силу опору грунту і яка з допомогою уніфікованого перетворювача 27 приводиться до уніфікованого (стандартного) значення і підводиться до входу мікроконтролера 28. Отримавши (у вигляді величини напруги) Інформацію про силу опору грунту, мікроконтролер виробляє відповідний командний електричний сигнал, який забезпечує відповідну дію виконавчого механізму 29, чим зумовлюється необхідний тиск енергоносія, який надходить почергово по гнучким трубопроводам 33 і 34 до патрубків 16 і 17 хвостовика 15 підземнорухомого пристрою. Величина цього тиску повинна бути такою, щоб виконувалась умова виду Р = k × Q, де Р - сила, яку повинен розвивати руйнівний ~ æ p D2 - d2 Pö - * ÷) ; k - коефіцієнт який орган (P = p nç ç 4 p ÷ è ø визначається експлуатаційними умовами підземнорухомого пристрою (k>1); Q - сила опору грунту; p - необхідний тиск енергоносія; n - кількість ступіней (поршнів) пристрою; D i d - діаметри відповід~ но поршнів і штока; P - сила протидії відпрацьо~ ваного енергоносія однієї ступіні ( P =0,06кН); p* * максимальний тиск енергоносія (p =0,6МПа). Отже даний підземнорухомий пристрій здатний автоматично змінювати силу руйнування грунту в залежності від його опору. Це дозволяє зменшити його енерговитратність, підтримувати задану швидкість в неоднорідних ґрунтових умовах, або змінювати її в широких межах, а також збільшити радіус дії пристрою без поповнення енергоресурсу. Пристрій має багатоцільове призначення і може бути застосований для прокладання різних підземних інженерних комунікацій, а також як підземний транспортний засіб для дослідження ґрунтового простору і доставки у задану його точку відповідних матеріально-технічних засобів. Джерела інформації: 1. Деклараційний патент на корисну модель №10111, Е02F 5/18, Б. №11, 2005 p.; 2. Патент на винахід №6195, Е02F 5/18, Б. №8-1, 1994 р. ( ) 5 Комп’ютерна верстка А. Крулевський 41889 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnderground movable device
Автори англійськоюKovanko Oleh Volodymyrovych
Назва патенту російськоюПодземно-подвижное устройство
Автори російськоюКованько Олег Владимирович
