Спосіб покращення обдування задньої частини автобуса
Формула / Реферат
Спосіб покращення обдування задньої частини автобуса, що включає керування граничним шаром з направленням середовища (повітря) трубчатими каналами і аеродинамічно випуклими переходами зверху на задню стінку автобуса з поздовжніми ребрами, наприклад трикутними, на перехідній кромці даху, який відрізняється тим, що обдування задньої стінки здійснюється з боків шляхом підсосу та вдування через трубчаті канали, спричиненого самим обтічним потоком, при цьому відсмоктуючі отвори розташовують на оптимальній відстані від кромки задньої стінки.
Текст

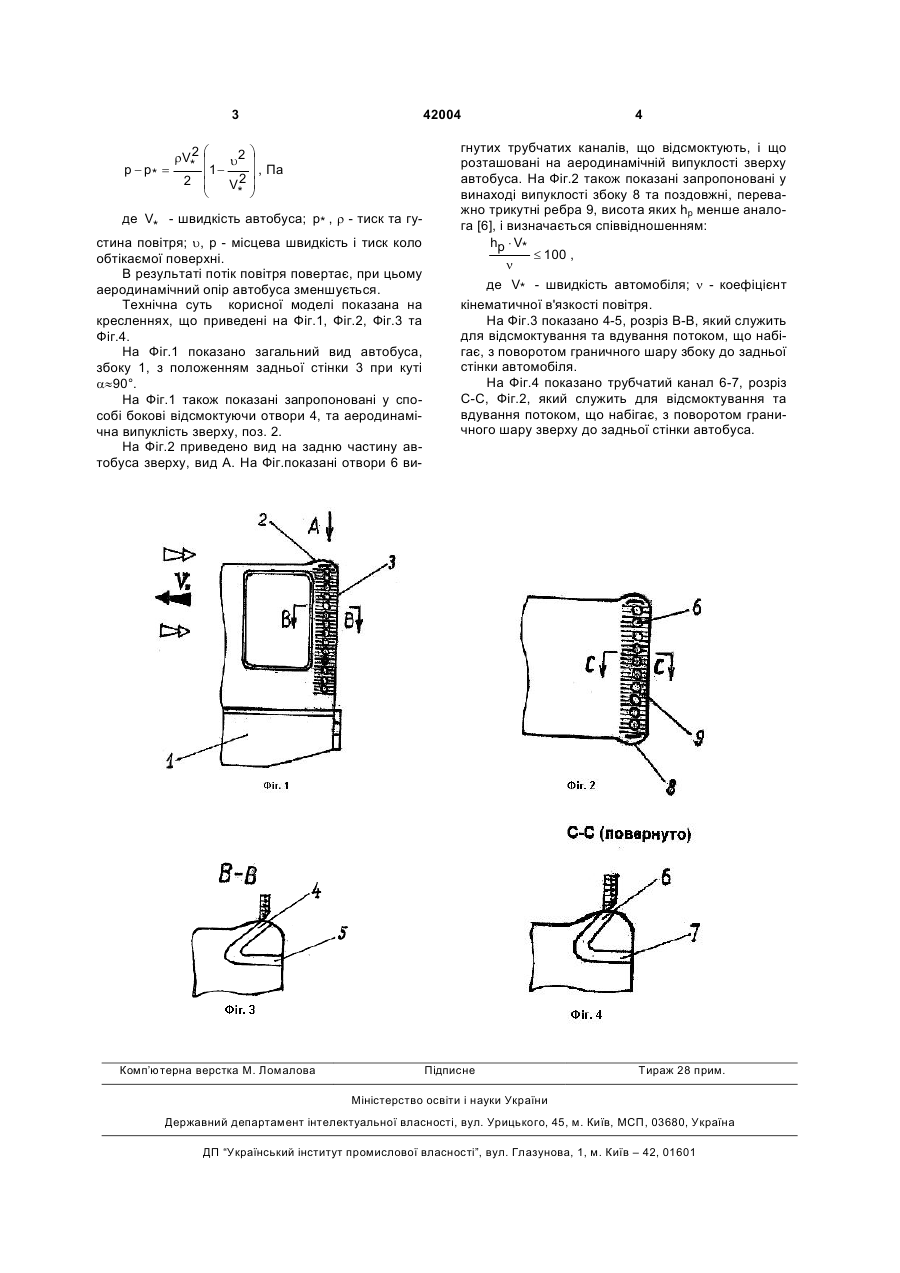

Спосіб покращення обдування задньої частини автобуса, що включає керування граничним шаром з направленням середовища (повітря) тру 3 p - p* = rV 2 æ * ç1 ç 2 ç è 42004 ö u2 ÷ ÷ , Па V2 ÷ * ø де V* - швидкість автобуса; p* , r - тиск та густина повітря; u, р - місцева швидкість і тиск коло обтікаємої поверхні. В результаті потік повітря повертає, при цьому аеродинамічний опір автобуса зменшується. Технічна суть корисної моделі показана на кресленнях, що приведені на Фіг.1, Фіг.2, Фіг.3 та Фіг.4. На Фіг.1 показано загальний вид автобуса, збоку 1, з положенням задньої стінки 3 при куті a»90°. На Фіг.1 також показані запропоновані у способі бокові відсмоктуючи отвори 4, та аеродинамічна випуклість зверху, поз. 2. На Фіг.2 приведено вид на задню частину автобуса зверху, вид А. На Фіг.показані отвори 6 ви Комп’ютерна верстка М. Ломалова 4 гнутих трубчатих каналів, що відсмоктують, і що розташовані на аеродинамічній випуклості зверху автобуса. На Фіг.2 також показані запропоновані у винаході випуклості збоку 8 та поздовжні, переважно трикутні ребра 9, висота яких hp менше аналога [6], і визначається співвідношенням: hp × V* £ 100 , n де V* - швидкість автомобіля; n - коефіцієнт кінематичної в'язкості повітря. На Фіг.3 показано 4-5, розріз В-В, який служить для відсмоктування та вдування потоком, що набігає, з поворотом граничного шару збоку до задньої стінки автомобіля. На Фіг.4 показано трубчатий канал 6-7, розріз С-С, Фіг.2, який служить для відсмоктування та вдування потоком, що набігає, з поворотом граничного шару зверху до задньої стінки автобуса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for improvement of blowing back part of a bus
Автори англійськоюBeltsov Rudolf Ivanovych
Назва патенту російськоюСпособ улучшения обдува задней части автобуса
Автори російськоюБельцов Рудольф Иванович
МПК / Мітки
МПК: F15D 1/00
Мітки: покращення, задньої, автобуса, обдування, частини, спосіб
