Пристрій для одержання композиції для сорбційних та фільтрувальних матеріалів

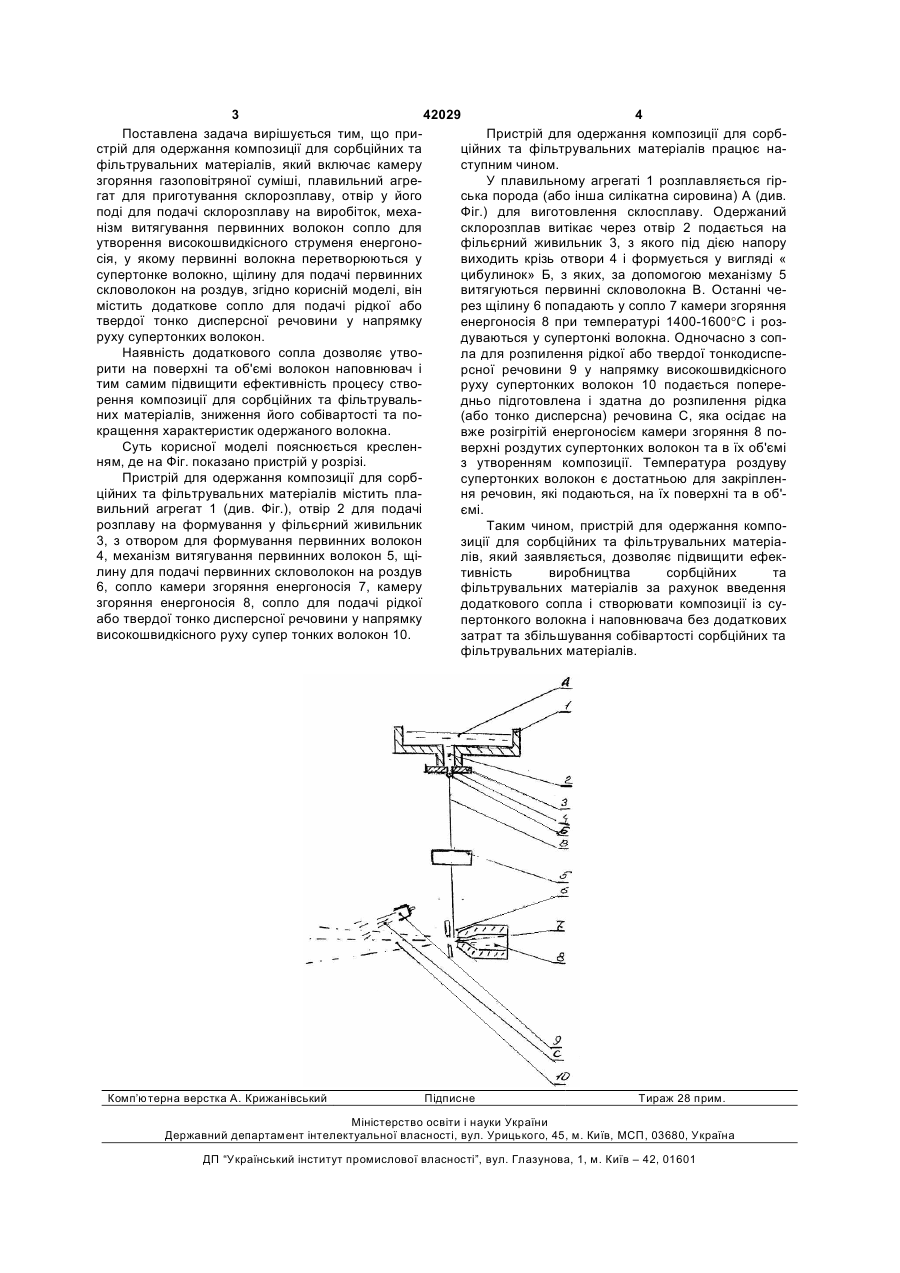

Пристрій для одержання композиції для сорбційних та фільтрувальних матеріалів, що містить 3 42029 4 Поставлена задача вирішується тим, що приПристрій для одержання композиції для сорбстрій для одержання композиції для сорбційних та ційних та фільтрувальних матеріалів працює нафільтрувальних матеріалів, який включає камеру ступним чином. згоряння газоповітряної суміші, плавильний агреУ плавильному агрегаті 1 розплавляється гіргат для приготування склорозплаву, отвір у його ська порода (або інша силікатна сировина) А (див. поді для подачі склорозплаву на виробіток, мехаФіг.) для виготовлення склосплаву. Одержаний нізм витягування первинних волокон сопло для склорозплав витікає через отвір 2 подається на утворення високошвидкісного струменя енергонофільєрний живильник 3, з якого під дією напору сія, у якому первинні волокна перетворюються у виходить крізь отвори 4 і формується у вигляді « супертонке волокно, щілину для подачі первинних цибулинок» Б, з яких, за допомогою механізму 5 скловолокон на роздув, згідно корисній моделі, він витягуються первинні скловолокна В. Останні чемістить додаткове сопло для подачі рідкої або рез щілину 6 попадають у сопло 7 камери згоряння твердої тонко дисперсної речовини у напрямку енергоносія 8 при температурі 1400-1600°С і розруху супертонких волокон. дуваються у супертонкі волокна. Одночасно з сопНаявність додаткового сопла дозволяє утвола для розпилення рідкої або твердої тонкодисперити на поверхні та об'ємі волокон наповнювач і рсної речовини 9 у напрямку високошвидкісного тим самим підвищити ефективність процесу створуху супертонких волокон 10 подається поперерення композиції для сорбційних та фільтрувальдньо підготовлена і здатна до розпилення рідка них матеріалів, зниження його собівартості та по(або тонко дисперсна) речовина С, яка осідає на кращення характеристик одержаного волокна. вже розігрітій енергоносієм камери згоряння 8 поСуть корисної моделі пояснюється кресленверхні роздутих супертонких волокон та в їх об'ємі ням, де на Фіг. показано пристрій у розрізі. з утворенням композиції. Температура роздуву Пристрій для одержання композиції для сорбсупертонких волокон є достатньою для закріпленційних та фільтрувальних матеріалів містить планя речовин, які подаються, на їх поверхні та в об'вильний агрегат 1 (див. Фіг.), отвір 2 для подачі ємі. розплаву на формування у фільєрний живильник Таким чином, пристрій для одержання компо3, з отвором для формування первинних волокон зиції для сорбційних та фільтрувальних матеріа4, механізм витягування первинних волокон 5, щілів, який заявляється, дозволяє підвищити ефеклину для подачі первинних скловолокон на роздув тивність виробництва сорбційних та 6, сопло камери згоряння енергоносія 7, камеру фільтрувальних матеріалів за рахунок введення згоряння енергоносія 8, сопло для подачі рідкої додаткового сопла і створювати композиції із суабо твердої тонко дисперсної речовини у напрямку пертонкого волокна і наповнювача без додаткових високошвидкісного руху супер тонких волокон 10. затрат та збільшування собівартості сорбційних та фільтрувальних матеріалів. Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
