Акрилатна клейова композиція

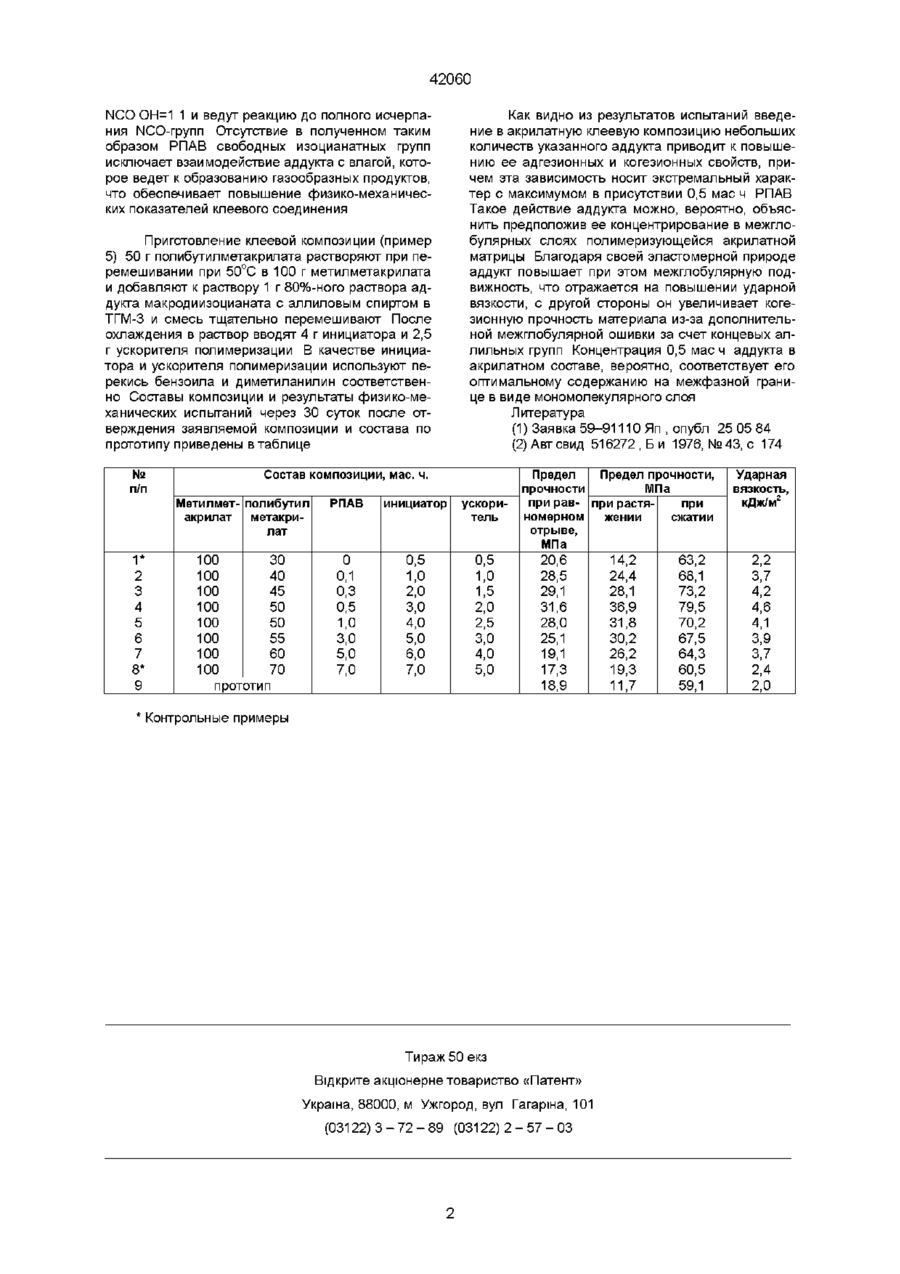

Акрилатная клеєвая композиция, содержащая метилметакрилат, полибутилметаксилат, реакционноспособное поверхностно-активное вещество /РПАВ/, инициатор и ускоритель полимеризации, Изобретение относится к полимерным клеевым композициям на основе гомополимеров или сополимеров соединений, содержащих одну углерод-углеродную двойную связь и только одну концевую карбоксиэфирную группу, используемых для получения клеев, герметиков, защитных покрытий, применяемых в нефтегазовой промышленности для монтажа и ремонта трубопроводов, а также для защиты и ремонта металлоконструкций различного технического назначения Известна акрилатная композиция, представляющая собой 10-40%-ный раствор полиметилметакрилата в метилметакрилате и содержащая 2080 мае ч неорганического наполнителя и 0,2-10 мае ч инициатора полимеризации [1] Однако, клеевые соединения на ее основе характеризуются невысокими прочностными свойствами Прототипом предлагаемого изобретения является клеевая композиция, содержащая (в мае ч ) метилметакрилат (100), полибутилметакрилат (20-80), реакционноспособное поверхностноактивное вещество - продукт взаимодействия аллилового спирта и толуилендиизоцианата (5-60), инициатор (2-4) и ускоритель (1-3) полимеризации [2] Недостатком указанной композиции является ухудшение адгезионных и когезионных характеристик клеевого соединения при склеивании на холоду, ввиду газообразования композиции при медленном отверждении Зоя отличающаяся тем, что в качестве РПАВ она содержит 80%-ный раствор аддукта макродиизоцианата на основе олигодиэтиленгликольадипината ПДА-800 и толуилендиизоцианата с аллиловым спиртом в диметакрилате триэтиленгликоля ЛТМ-3/ при соотношении NCO ОН=1 1 при следующем соотношении компонентов, в мае ч метилметакрилат полибутилметакрилат реакционноспособное поверхностно-активное вещество инициатор полимеризации ускоритель полимеризации 100 40-60 0,1-5,0 1,0-6,0 1,0-4,0 Задачей настоящего изобретения является создание акрилатной клеевой композиции с повышенными адгезионными и когезионными свойствами Поставленная задача достигается тем, что клеевая композиция, содержащая метилметакрилат, полибутилметакрилат, реакционноспособное поверхностно-активное вещество (РПАВ), инициатор и ускоритель полимеризации, согласно предлагаемого изобретения, в качестве РПАВ содержит 80%-ный раствор аддукта макродиизоцианата на основе олигодиэтиленгликольадипината ПДА800 и толуилендиизоцианата (ТДИ) с аллиловым спиртом в растворе диметакрилата триэтиленгликоля ЛТМ-5) при соотношении NCO ОН=1 1 при следующем соотношении компонентов, (в мае ч ) метилметакрилат 100 полибутилметакрилат 40-60 реакционноспособное поверхностно-активное вещество 0,1-5,0 инициатор полимеризации 1-6 ускоритель полимеризации 1-4 Макродиизоцианат получают взаимодействием олигодиэтиленгликольадипината с м м 800 (ПДА-880) и толуилендиизоцианата при 60-70°С при соотношении NCO ОН=2 1 80%-ный раствор аддукта макродиизоцианата с аллиловым спиртом в диметакрилате триэтиленгликоля получают смешением исходных компонентов при 65-70°С при соотношении О о (О о 42060 NCO OH=1 1 и ведут реакцию до полного исчерпания NCO-групп Отсутствие в полученном таким образом РПАВ свободных изоцианатных групп исключает взаимодействие аддукта с влагой, которое ведет к образованию газообразных продуктов, что обеспечивает повышение физико-механических показателей клеевого соединения Приготовление клеевой композиции (пример 5) 50 г полибутилметакрилата растворяют при перемешивании при 50°С в 100 г метилметакрилата и добавляют к раствору 1 г 80%-ного раствора аддукта макродиизоцианата с аллиловым спиртом в ТГМ-3 и смесь тщательно перемешивают После охлаждения в раствор вводят 4 г инициатора и 2,5 г ускорителя полимеризации В качестве инициатора и ускорителя полимеризации используют перекись бензоила и диметиланилин соответственно Составы композиции и результаты физико-механических испытаний через 30 суток после отверждения заявляемой композиции и состава по прототипу приведены в таблице № п/п Как видно из результатов испытаний введение в акрилатную клеевую композицию небольших количеств указанного аддукта приводит к повышению ее адгезионных и когезионных свойств, причем эта зависимость носит экстремальный характер с максимумом в присутствии 0,5 мас ч РПАВ Такое действие аддукта можно, вероятно, объяснить предположив ее концентрирование в межглобулярных слоях полимеризующейся акрилатной матрицы Благодаря своей эластомерной природе аддукт повышает при этом межглобулярную подвижность, что отражается на повышении ударной вязкости, с другой стороны он увеличивает когезионную прочность материала из-за дополнительной межглобулярной ошивки за счет концевых аллильных групп Концентрация 0,5 мас ч аддукта в акрилатном составе, вероятно, соответствует его оптимальному содержанию на межфазной границе в виде м он о молекулярно го слоя Литература (1) Заявка 59-91110 Яп , опубл 25 05 84 (2) Автсвид 516272 , Б и 1976, №43, с 174 Состав сомпозиции, мае. ч. Метилмет- полибутил акрилат метакри РПАВ инициатор ускоритель 100 30 100 40 100 45 100 50 100 50 100 55 100 60 100 70 прототип 0 0,1 0,3 0,5 1,0 3,0 5,0 7,0 0,5 1,0 2,0 3,0 4,0 5,0 6,0 7,0 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 лат 1* 2 3 4 5 6 7 8* 9 Предел Предел прочности, МПа прочности при при рав- при растяномерном жении сжатии отрыве, Ударная вязкость, кДж/м2 МПа 20,6 28,5 29,1 31,6 28,0 25,1 19,1 17,3 18,9 Контрольные примеры Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 14,2 24,4 28,1 36,9 31,8 30,2 26,2 19,3 11,7 63,2 68,1 73,2 79,5 70,2 67,5 64,3 60,5 59,1 2,2 3,7 4,2 4,6 4,1 3,9 3,7 2,4 2,0
