Газоаналізатор

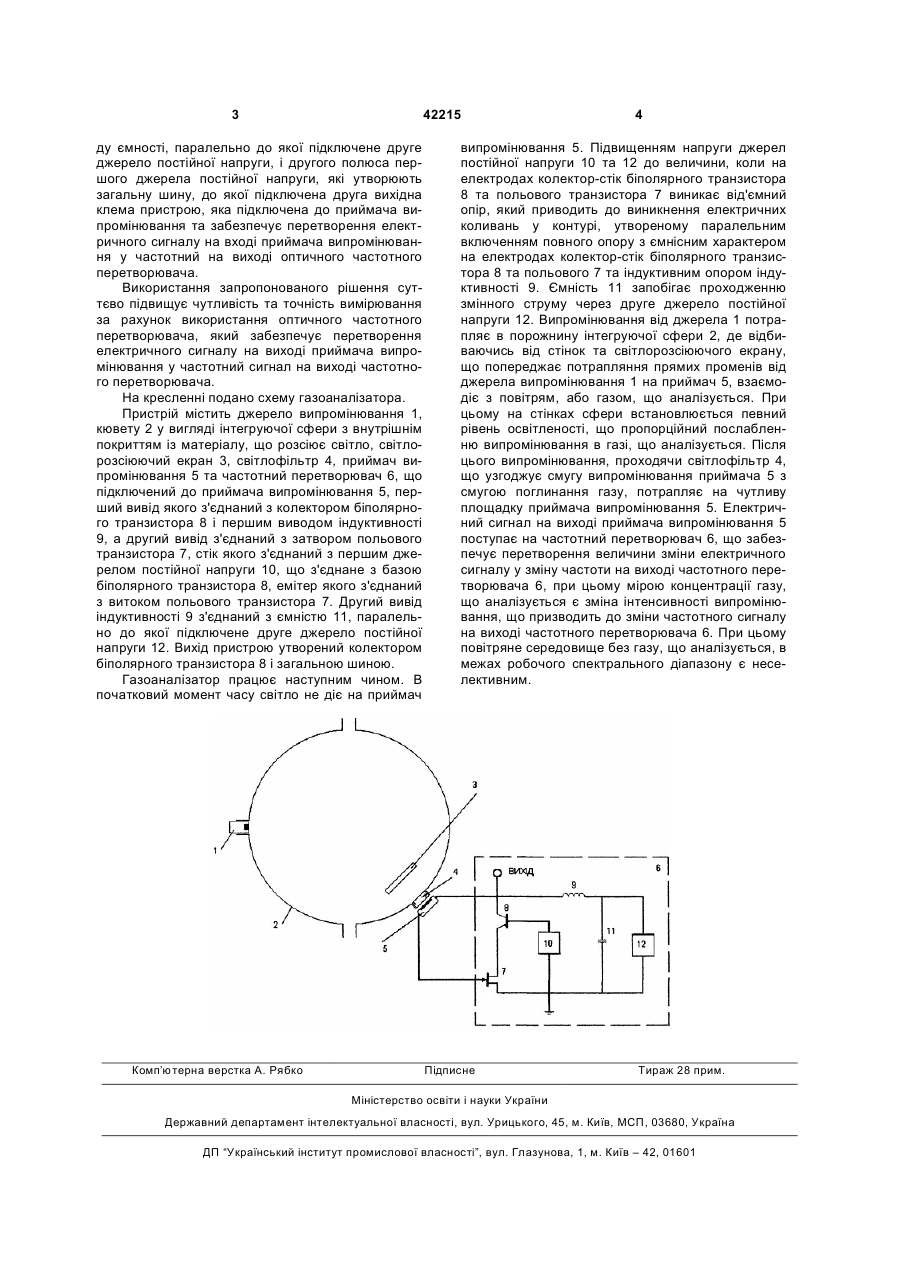

Газоаналізатор, що містить оптично зв'язані джерело випромінювання, кювету у вигляді інтегруючої сфери, світлофільтр та приймач випромінювання, при цьому внутрішнє покриття кювети виконано із матеріалу, що розсіює світло, а перед приймачем випромінювання встановлено світлорозсіюючий екран, який відрізняється тим, що в нього введено оптичний частотний перетворювач, 3 42215 ду ємності, паралельно до якої підключене друге джерело постійної напруги, і другого полюса першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема пристрою, яка підключена до приймача випромінювання та забезпечує перетворення електричного сигналу на вході приймача випромінювання у частотний на виході оптичного частотного перетворювача. Використання запропонованого рішення суттєво підвищує чутливість та точність вимірювання за рахунок використання оптичного частотного перетворювача, який забезпечує перетворення електричного сигналу на виході приймача випромінювання у частотний сигнал на виході частотного перетворювача. На кресленні подано схему газоаналізатора. Пристрій містить джерело випромінювання 1, кювету 2 у вигляді інтегруючої сфери з внутрішнім покриттям із матеріалу, що розсіює світло, світлорозсіюючий екран 3, світлофільтр 4, приймач випромінювання 5 та частотний перетворювач 6, що підключений до приймача випромінювання 5, перший вивід якого з'єднаний з колектором біполярного транзистора 8 і першим виводом індуктивності 9, а другий вивід з'єднаний з затвором польового транзистора 7, стік якого з'єднаний з першим джерелом постійної напруги 10, що з'єднане з базою біполярного транзистора 8, емітер якого з'єднаний з витоком польового транзистора 7. Другий вивід індуктивності 9 з'єднаний з ємністю 11, паралельно до якої підключене друге джерело постійної напруги 12. Вихід пристрою утворений колектором біполярного транзистора 8 і загальною шиною. Газоаналізатор працює наступним чином. В початковий момент часу світло не діє на приймач Комп’ютерна верстка А. Рябко 4 випромінювання 5. Підвищенням напруги джерел постійної напруги 10 та 12 до величини, коли на електродах колектор-стік біполярного транзистора 8 та польового транзистора 7 виникає від'ємний опір, який приводить до виникнення електричних коливань у контурі, утвореному паралельним включенням повного опору з ємнісним характером на електродах колектор-стік біполярного транзистора 8 та польового 7 та індуктивним опором індуктивності 9. Ємність 11 запобігає проходженню змінного струму через друге джерело постійної напруги 12. Випромінювання від джерела 1 потрапляє в порожнину інтегруючої сфери 2, де відбиваючись від стінок та світлорозсіюючого екрану, що попереджає потрапляння прямих променів від джерела випромінювання 1 на приймач 5, взаємодіє з повітрям, або газом, що аналізується. При цьому на стінках сфери встановлюється певний рівень освітленості, що пропорційний послабленню випромінювання в газі, що аналізується. Після цього випромінювання, проходячи світлофільтр 4, що узгоджує смугу випромінювання приймача 5 з смугою поглинання газу, потрапляє на чутливу площадку приймача випромінювання 5. Електричний сигнал на виході приймача випромінювання 5 поступає на частотний перетворювач 6, що забезпечує перетворення величини зміни електричного сигналу у зміну частоти на виході частотного перетворювача 6, при цьому мірою концентрації газу, що аналізується є зміна інтенсивності випромінювання, що призводить до зміни частотного сигналу на виході частотного перетворювача 6. При цьому повітряне середовище без газу, що аналізується, в межах робочого спектрального діапазону є неселективним. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
