Годівниця для тварин і пристрій для її очищення

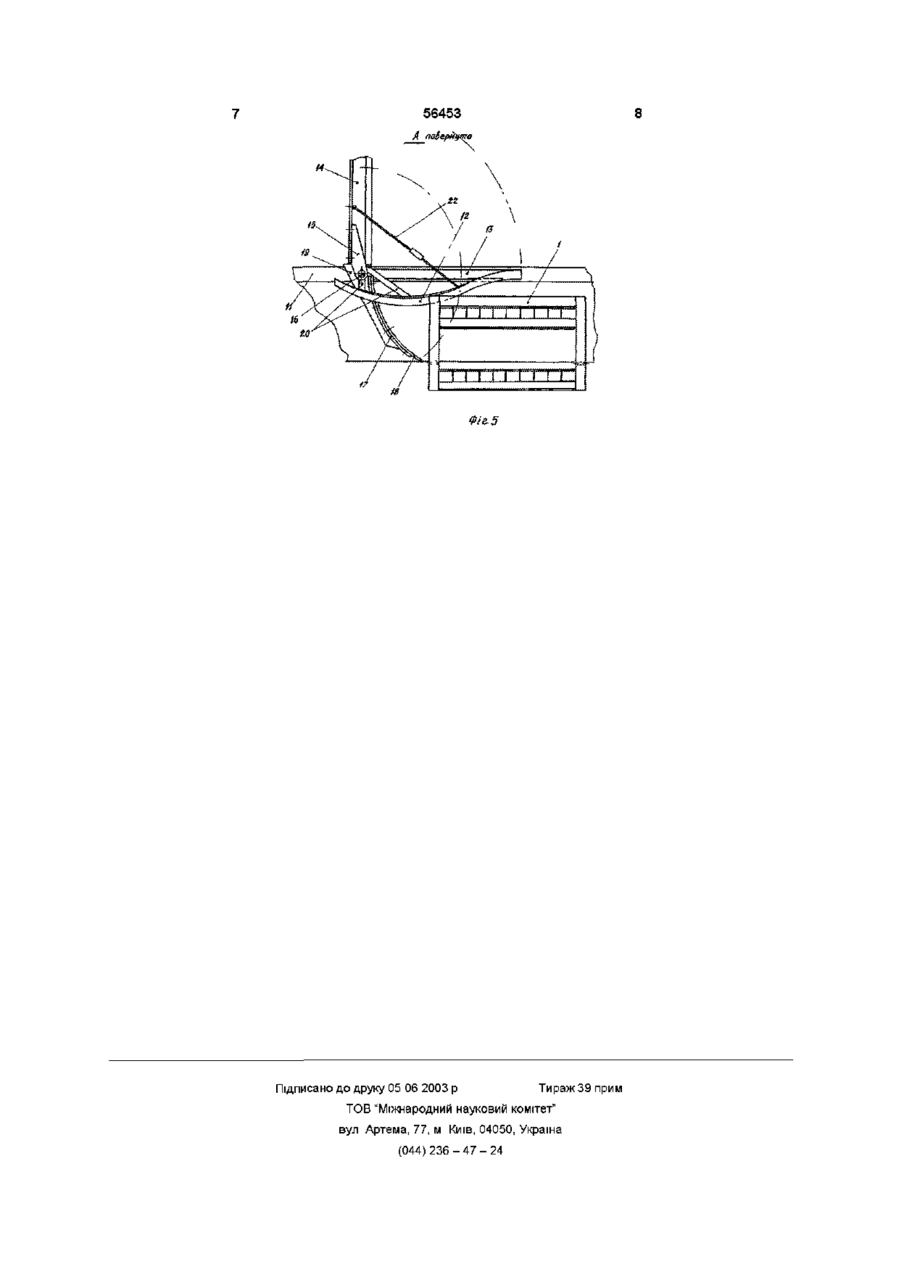

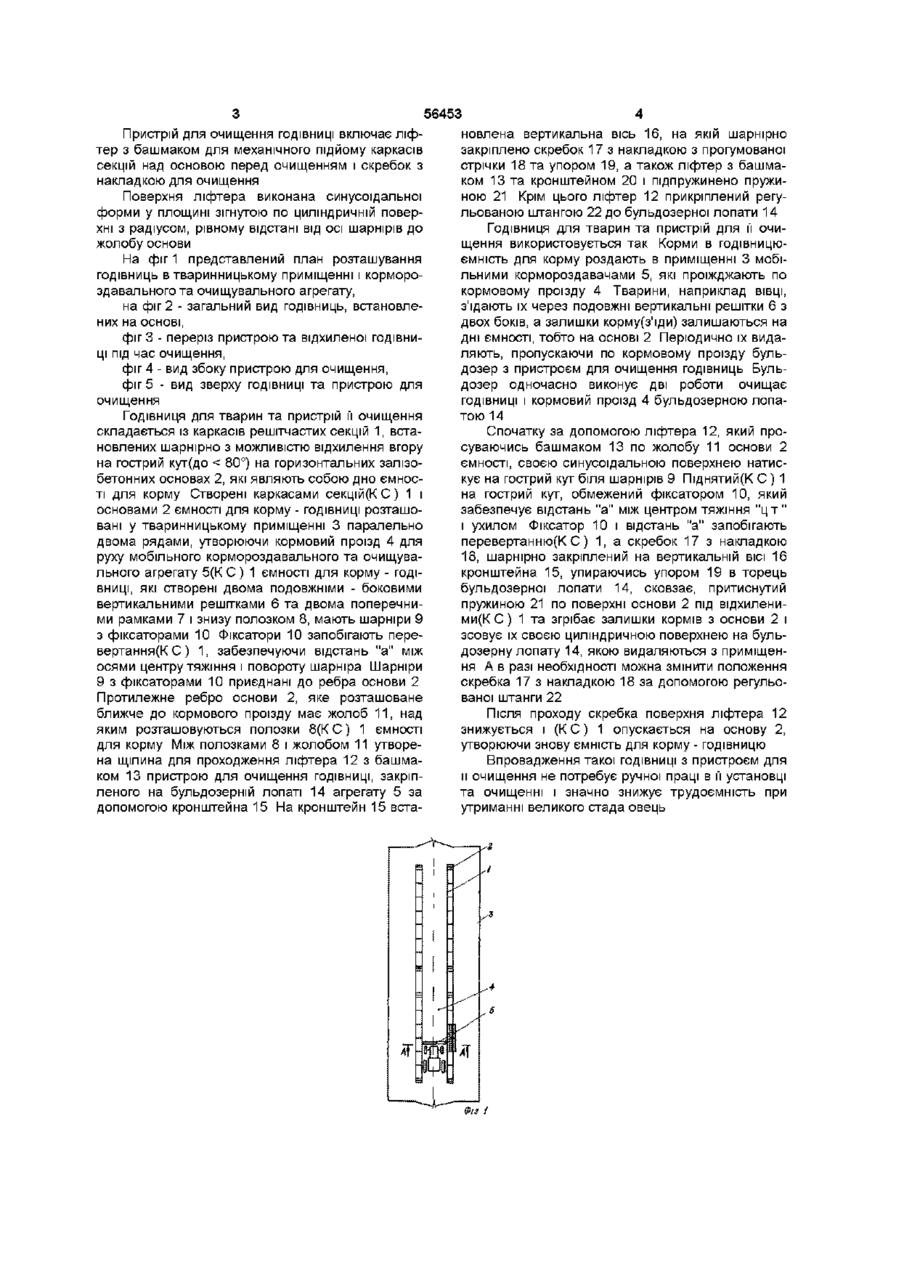

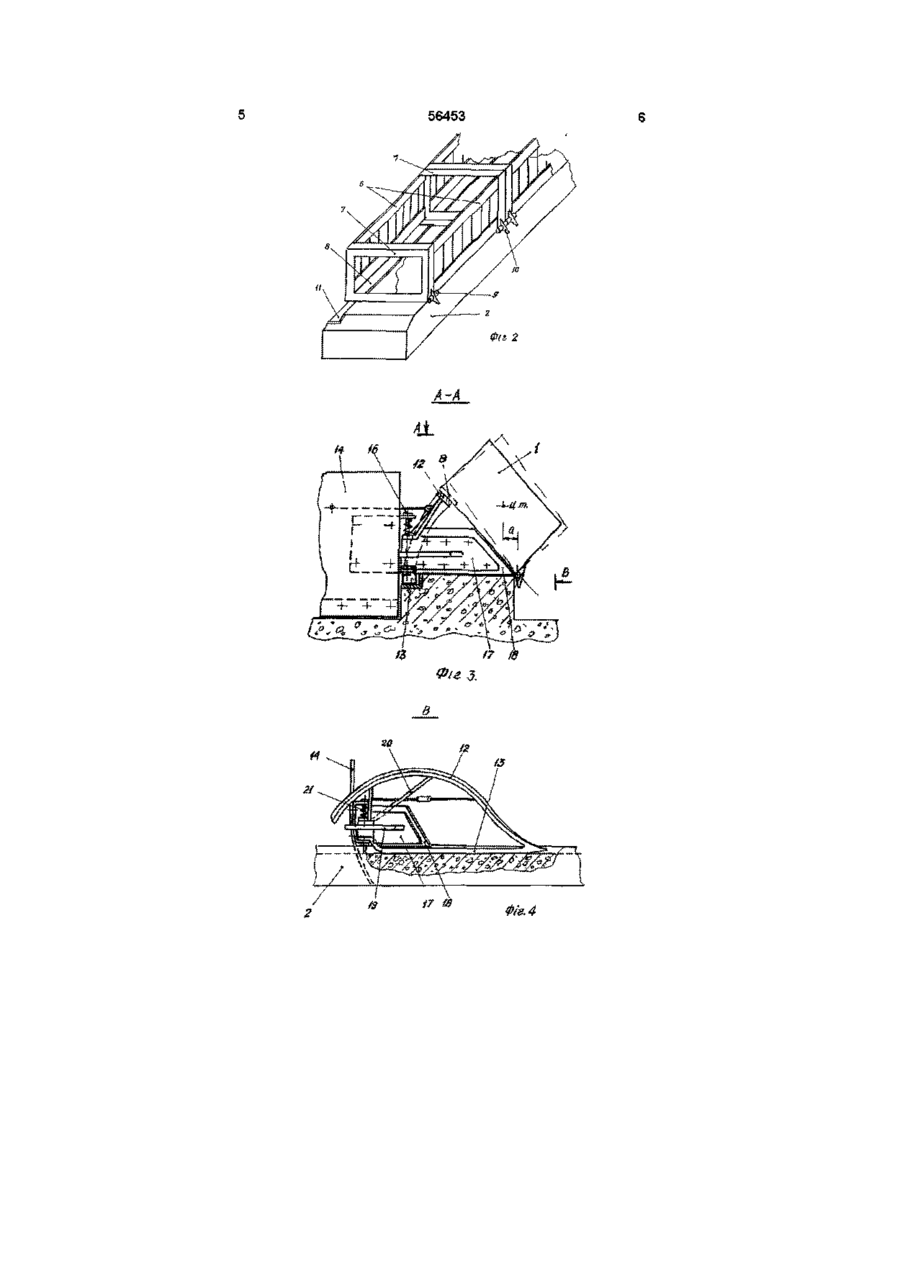

1 Годівниця ДЛЯ тварин і пристрій для її очищення, включаючи ємність для корму з решітчастою стінкою і поворотний лоток для утримання корму знизу та очищення від з'їдів, яка відрізняється тим, що стінки ємності виконані у вигляді поворотних каркасів решітчастих секцій, Винахід відноситься до сільського господарства, зокрема до годівниць для тварин ВІДОМІ ГОДІВНИЦІ, ЯКІ виконані у формі поворот ного корита [а с СРСР №908287 МКВ А01 К 5/00] закріпленого напівосями в кронштейнах стійок і мають фіксатори положення "ГОДІВЛІ" та "очищення" Також ВІДОМІ ГОДІВНИЦІ для овець, до складу яких входить жолоб, з передньою та задньою стінками, і дно, а також утримувач жолоба з опорними елементами, який фіксує жолоб в різних положеннях [пат РФ №2051574 МВК 01 К 5/00] Такі ГОДІВНИЦІ мають ускладнену конструкцію і потребують ручної праці їх установки та очищення Найближчим технічним рішенням є годівниця для тварин [а с СРСР №1248571 МКВ Ф01 К 5/00], яка має ємність для корму з решітчастими стінками і знизу дно, виконане в формі поворотного лотка з фіксатором Такі ГОДІВНИЦІ потребують ручної праці при розфіксацм поворотного лотка для очищення від залишків корму, який випадає під власною вагою, та підйому і встановлення, фіксації його на місто ВІДОМІ мобільні кормороздавальні та очищувальні агрегати, наприклад КСА-5, до складу яких входять бульдозерні лопати для очищення кормового проїзду від залишків корму [Кн Приготовление, хранение и раздача кормов на животноводче розташованих уздовж кормового проїзду, встановлених шарнірно на підвищеній основі, яка являє собою її дном, з можливістю відхилення каркасів вгору, запобігаючи перевертання при очищенні від з'їдів пристроєм, який встановлений на бульдозерній лопаті 2 Пристрій для очищення ГОДІВНИЦІ по п 1 включає ліфтер з башмаком для механічного підйому каркасів секцій над основою перед очищенням і скребок з накладкою для очищення 3 Поверхня ліфтера по п 2 виконана синусоїдальної форми у площині зігнутою по циліндричній поверхні з радіусом, рівному відстані від осі шарнірів до жолобу основи ских фермах - Алябьев Е В, Вагин Е А , Красников В В и др - М Колос, 1977 - С 266 267] Після роздавання корму агрегат опускає бульдозерну лопату і заднім ходом виконує очищення залишків корму Але з такою конструкцією лопати неможливо очищати ГОДІВНИЦІ з обмеженою по ширині ємністю В основу винаходу поставлена задача створення ГОДІВНИЦІ для тварин і пристрою для її очищення, в якій стаціонарна годівниця виконана з можливістю механічного очищення її від залишків корму за допомогою скребка з ліфтером пристрою для очищення, приєднаного до бульдозерної лопати і завдяки цьому зменшується ємність процесу очищення без використання ручної праці Поставлена задача вирішується тим, що годівниця для тварин і приспи для її очищення, включаючи ємність для корму з решітчастою стінкою і дно для очищення залишків корму, згідно з винаходом, стінки ємності виконані у вигляді поворотних каркасів решітчастих секцій, розташованих уздовж кормового проїзду, встановлених шарнірно на підвищеній основі, яка є її дном, з можливістю відхилення каркасів вгору при очищенні від залишків корму пристроєм, який встановлений на бульдозерній лопаті СО Ю (О ю Пристрій для очищення ГОДІВНИЦІ включає ліфтер з башмаком для механічного підйому каркасів секцій над основою перед очищенням і скребок з накладкою для очищення Поверхня ліфтера виконана синусоїдальної форми у площині зігнутою по циліндричній поверхні з радіусом, рівному відстані від осі шарнірів до жолобу основи На фіг 1 представлений план розташування годівниць в тваринницькому приміщенні і кормороздавального та очищувального агрегату, на фіг 2 - загальний вид годівниць, встановлених на основі, фіг 3 - переріз пристрою та відхиленої ГОДІВНИЦІ ПІД час очищення, фіг 4 - вид збоку пристрою для очищення, фіг 5 - вид зверху ГОДІВНИЦІ та пристрою для очищення Годівниця ДЛЯ тварин та пристрій її очищення складається із каркасів решітчастих секцій 1, встановлених шарнірно з можливістю відхилення вгору на гострий кут(до < 80°) на горизонтальних залізобетонних основах 2, які являють собою дно ємності для корму Створені каркасами секцій(КС) 1 і основами 2 ємності для корму - ГОДІВНИЦІ розташовані у тваринницькому приміщенні 3 паралельно двома рядами, утворюючи кормовий проїзд 4 для руху мобільного кормороздавального та очищувального агрегату 5(К С ) 1 ємності для корму - ГОДІВНИЦІ, ЯКІ створені двома подовжніми - боковими вертикальними решітками 6 та двома поперечними рамками 7 і знизу полозком 8, мають шарніри 9 з фіксаторами 10 Фіксатори 10 запобігають перевертання^ С) 1, забезпечуючи відстань "а" між осями центру тяжіння і повороту шарніра Шарніри 9 з фіксаторами 10 приєднані до ребра основи 2 Протилежне ребро основи 2, яке розташоване ближче до кормового проїзду має жолоб 11, над яким розташовуються полозки 8(К С) 1 ємності для корму Між полозками 8 і жолобом 11 утворена щілина для проходження ліфтера 12 з башмаком 13 пристрою для очищення ГОДІВНИЦІ, закріпленого на бульдозерній лопаті 14 агрегату 5 за допомогою кронштейна 15 На кронштейн 15 вста 56453 новлена вертикальна вісь 16, на якій шарнірно закріплено скребок 17 з накладкою з прогумованої стрічки 18 та упором 19, а також ліфтер з башмаком 13 та кронштейном 20 і підпружинено пружиною 21 Крім цього ліфтер 12 прикріплений регульованою штангою 22 до бульдозерної лопати 14 Годівниця ДЛЯ тварин та пристрій для її очищення використовується так Корми в годівницюємність для корму роздають в приміщенні 3 мобільними кормороздавачами 5, які проїжджають по кормовому проїзду 4 Тварини, наприклад ВІВЦІ, з'їдають їх через подовжні вертикальні решітки 6 з двох боків, а залишки корму(з'іди) залишаються на дні ємності, тобто на основі 2 Періодично їх видаляють, пропускаючи по кормовому проїзду бульдозер з пристроєм для очищення годівниць Бульдозер одночасно виконує дві роботи очищає ГОДІВНИЦІ і кормовий проїзд 4 бульдозерною лопатою 14 Спочатку за допомогою ліфтера 12, який просуваючись башмаком 13 по жолобу 11 основи 2 ємності, своєю синусоїдальною поверхнею натискує на гострий кут біля шарнірів 9 Піднятий(К С ) 1 на гострий кут, обмежений фіксатором 10, який забезпечує відстань "а" між центром тяжіння " ц т " і ухилом Фіксатор 10 і відстань "а" запобігають перевертанню(К С) 1, а скребок 17 з накладкою 18, шарнірно закріплений на вертикальній ВІСІ 16 кронштейна 15, упираючись упором 19 в торець бульдозерної лопати 14, сковзає, притиснутий пружиною 21 по поверхні основи 2 під відхиленим и ^ С) 1 та згрібає залишки кормів з основи 2 і зсовує їх своєю циліндричною поверхнею на бульдозерну лопату 14, якою видаляються з приміщення А в разі необхідності можна змінити положення скребка 17 з накладкою 18 за допомогою регульованої штанги 22 Після проходу скребка поверхня ліфтера 12 знижується і ( К С ) 1 опускається на основу 2, утворюючи знову ємність для корму - годівницю Впровадження такої ГОДІВНИЦІ З пристроєм для и очищення не потребує ручної праці в її установці та очищенні і значно знижує трудоємність при утриманні великого стада овець Фіг f 56453 Фіг 2 ts /$ 17 т Фіг. 4 56453 Фіг. 5 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
