П’єзоелектричний трансформатор
Номер патенту: 42314
Опубліковано: 25.06.2009
Автори: Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Шарапов Валерій Михайлович, Сотула Жанна Василівна
Формула / Реферат
П'єзоелектричний трансформатор, що містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який містить два дискові п'єзоелементи з півдисковими електродами, причому для кожного п'єзоелемента проекція одного електрода не співпадає з іншим електродом, п'єзоелементи з'єднані між собою таким чином, що електроди, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод, вхідний провід підключений до одного зовнішнього електрода, загальний провід схеми підключений до іншого зовнішнього електрода, а вихідний провід підключений до внутрішнього електрода.
Текст

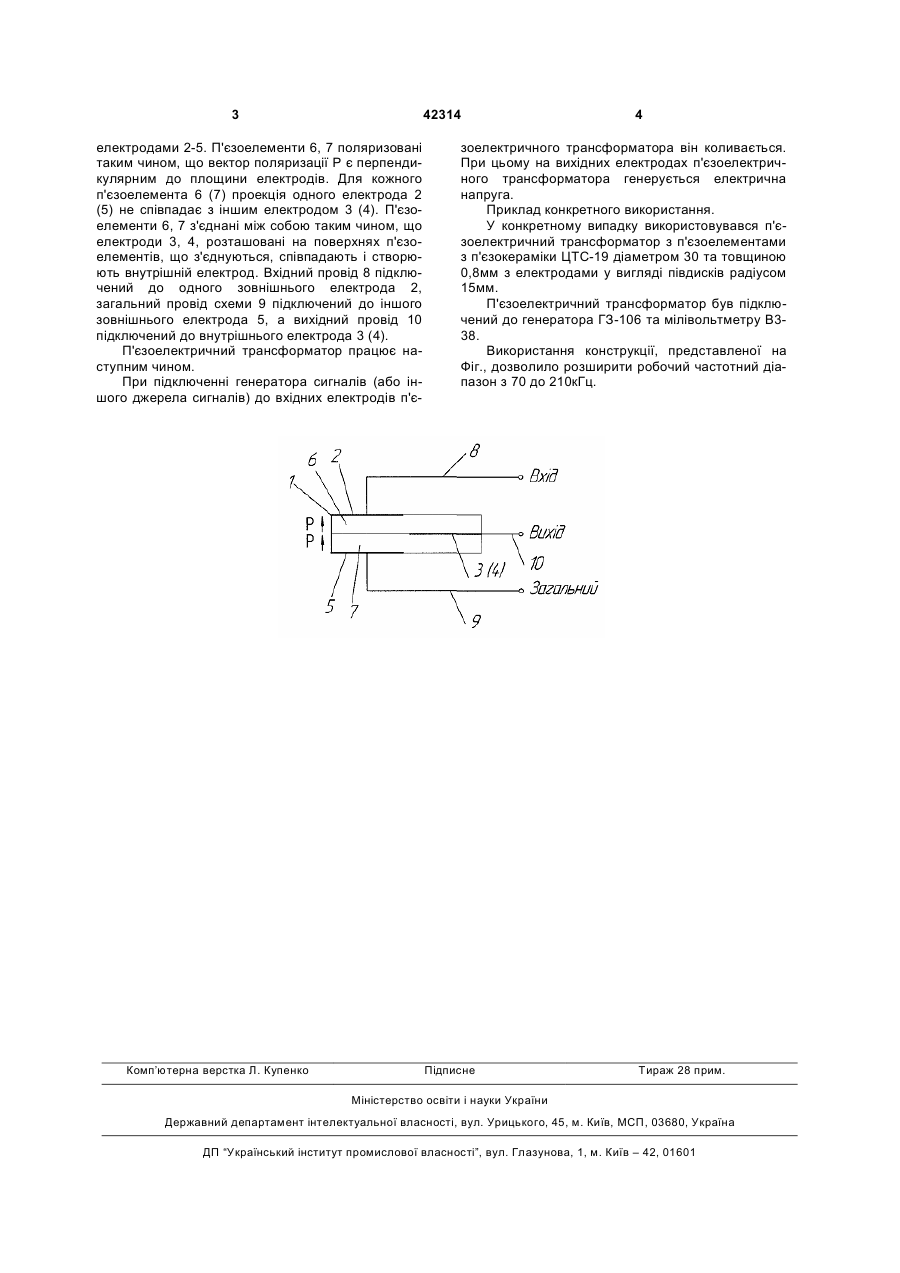

П'єзоелектричний трансформатор, що містить п'єзоелемент з електродами і вхідні та вихідні проводи, який відрізняється тим, що як п'єзоелемент використовується біморфний елемент, який міс 3 42314 електродами 2-5. П'єзоелементи 6, 7 поляризовані таким чином, що вектор поляризації Р є перпендикулярним до площини електродів. Для кожного п'єзоелемента 6 (7) проекція одного електрода 2 (5) не співпадає з іншим електродом 3 (4). П'єзоелементи 6, 7 з'єднані між собою таким чином, що електроди 3, 4, розташовані на поверхнях п'єзоелементів, що з'єднуються, співпадають і створюють внутрішній електрод. Вхідний провід 8 підключений до одного зовнішнього електрода 2, загальний провід схеми 9 підключений до іншого зовнішнього електрода 5, а вихідний провід 10 підключений до внутрішнього електрода 3 (4). П'єзоелектричний трансформатор працює наступним чином. При підключенні генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'є Комп’ютерна верстка Л. Купенко 4 зоелектричного трансформатора він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзоелементами з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді півдисків радіусом 15мм. П'єзоелектричний трансформатор був підключений до генератора ГЗ-106 та мілівольтметру В338. Використання конструкції, представленої на Фіг., дозволило розширити робочий частотний діапазон з 70 до 210кГц. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna
Назва патенту російськоюПьезоэлектрический трансформатор
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна
МПК / Мітки
МПК: H01F 30/00
Мітки: п'єзоелектричний, трансформатор
