Пристрій для додання хімічних домішок до повітря, що подають до топки котла

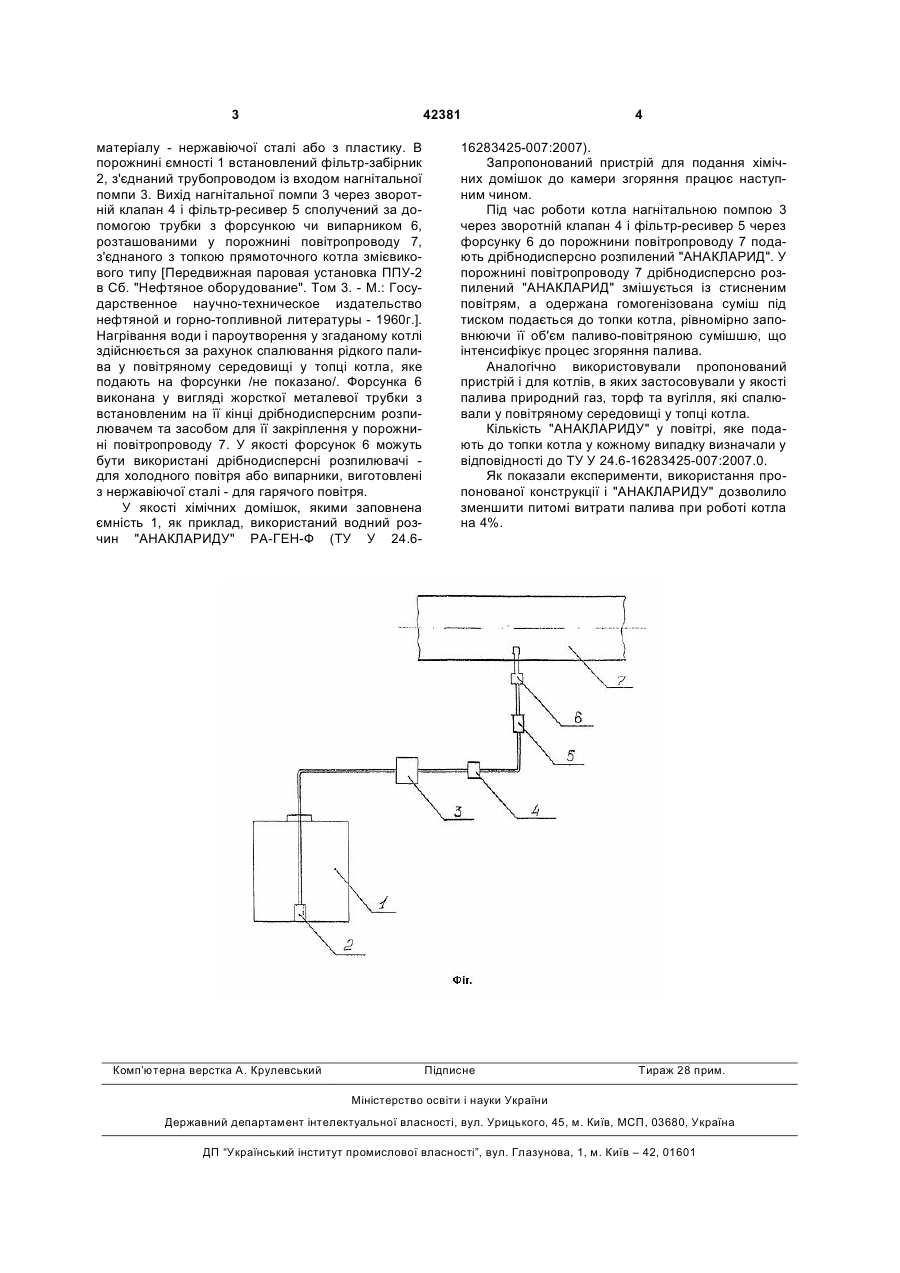

Пристрій для додання хімічних домішок до повітря, що подають до топки котла, який характеризується тим, що містить форсунку чи випарник, 3 42381 матеріалу - нержавіючої сталі або з пластику. В порожнині ємності 1 встановлений фільтр-забірник 2, з'єднаний трубопроводом із входом нагнітальної помпи 3. Вихід нагнітальної помпи 3 через зворотній клапан 4 і фільтр-ресивер 5 сполучений за допомогою трубки з форсункою чи випарником 6, розташованими у порожнині повітропроводу 7, з'єднаного з топкою прямоточного котла змієвикового типу [Передвижная паровая установка ППУ-2 в Сб. "Нефтяное оборудование". Том 3. - М.: Государственное научно-техническое издательство нефтяной и горно-топливной литературы - 1960г.]. Нагрівання води і пароутворення у згаданому котлі здійснюється за рахунок спалювання рідкого палива у повітряному середовищі у топці котла, яке подають на форсунки /не показано/. Форсунка 6 виконана у вигляді жорсткої металевої трубки з встановленим на її кінці дрібнодисперсним розпилювачем та засобом для її закріплення у порожнині повітропроводу 7. У якості форсунок 6 можуть бути використані дрібнодисперсні розпилювачі для холодного повітря або випарники, виготовлені з нержавіючої сталі - для гарячого повітря. У якості хімічних домішок, якими заповнена ємність 1, як приклад, використаний водний розчин "АНАКЛАРИДУ" РА-ГЕН-Ф (ТУ У 24.6 Комп’ютерна верстка А. Крулевський 4 16283425-007:2007). Запропонований пристрій для подання хімічних домішок до камери згоряння працює наступним чином. Під час роботи котла нагнітальною помпою 3 через зворотній клапан 4 і фільтр-ресивер 5 через форсунку 6 до порожнини повітропроводу 7 подають дрібнодисперсно розпилений "АНАКЛАРИД". У порожнині повітропроводу 7 дрібнодисперсно розпилений "АНАКЛАРИД" змішується із стисненим повітрям, а одержана гомогенізована суміш під тиском подається до топки котла, рівномірно заповнюючи її об'єм паливо-повітряною сумішшю, що інтенсифікує процес згоряння палива. Аналогічно використовували пропонований пристрій і для котлів, в яких застосовували у якості палива природний газ, торф та вугілля, які спалювали у повітряному середовищі у топці котла. Кількість "АНАКЛАРИДУ" у повітрі, яке подають до топки котла у кожному випадку визначали у відповідності до ТУ У 24.6-16283425-007:2007.0. Як показали експерименти, використання пропонованої конструкції і "АНАКЛАРИДУ" дозволило зменшити питомі витрати палива при роботі котла на 4%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
