Дисковий копач бурякозбиральної машини

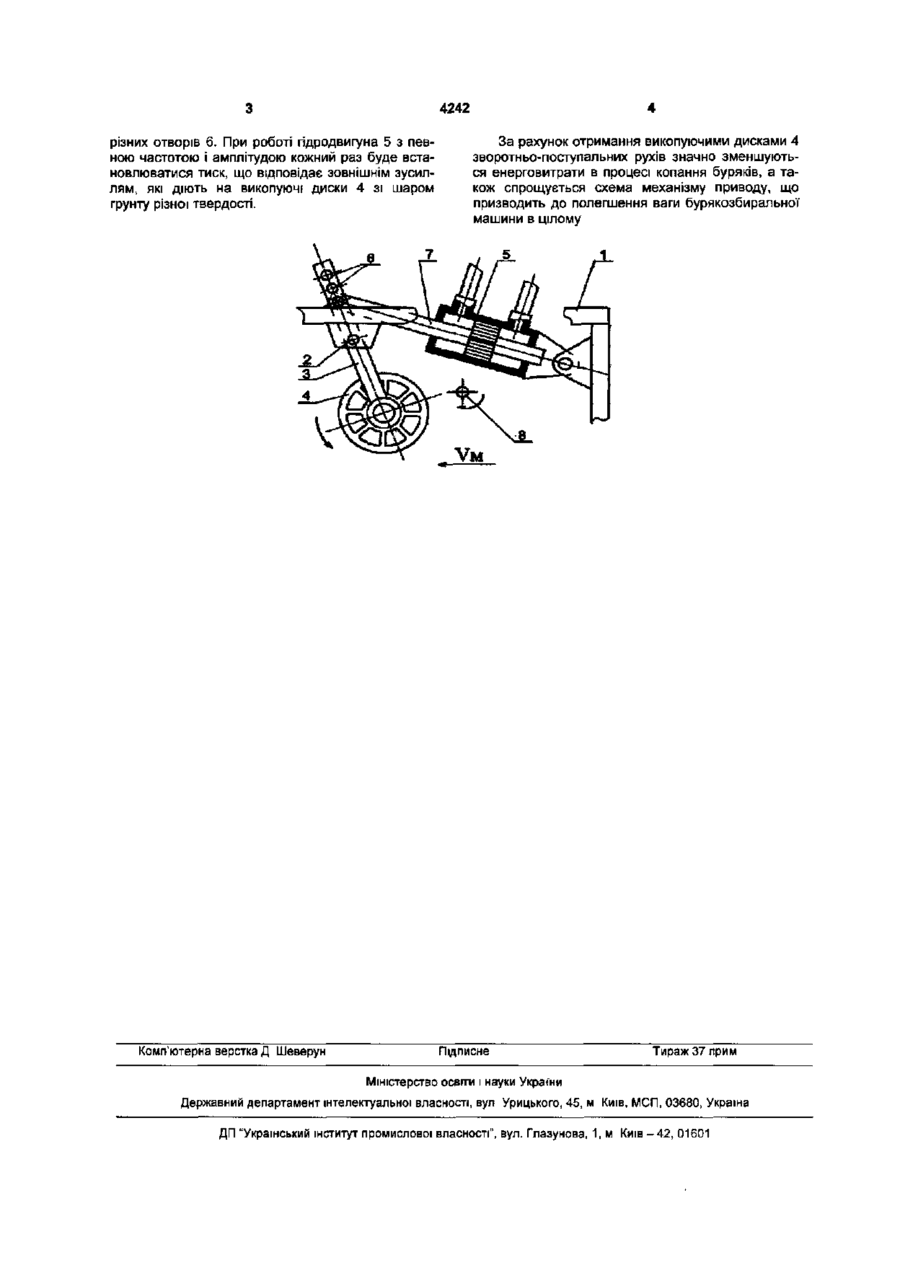

Дисковий копач бурякозбиральної машини, що містить раму, стійку з віссю обертання і встановленими на ній викопувальними дисками, розміщеними під кутом один до одного, який відрізняється тим, що до стійки приєднаний пдродвигун зворотно-поступального руху, причому на СТІЙЦІ передбачено декілька отворів для його закріплення з різними віддалями від осі обертання. Корисна модель відноситься до сільськогосподарського машинобудування, особливо машин для збирання цукрових буряків. Відомий вібраційний кореневикопуючий, що вміщує раму, на якій на горизонтальному шарнірі встановлена основа з двома, жорстко закріпленими на ній лемешками, кінематично зв'язаних з механізмом приводу його в коливний рух навколо шарніру, розташованому над одним з лемешів, причому пристрій оснащений демпфером, (див. а.с. СРСР №1524830, КЛ A01D25/04, 1987р). Недоліком відомого кореневикопуючого пристрою є порівняно великі енерговитрати в процесі копання буряків тому, що зусилля копання не враховує зміни зовнішнього середовища (твердості ґрунту), а є постійним. Відомий також дисковий копач бурякозбиральної машини, що містить раму, стійку з віссю обертання і встановленими на ній викопуючими дисками, розміщеними під кутом один до одного (див. патент України №51914А, МПК7 A01D25/04, бюл №12, 2002р). Недоліком відомого викопуючого пристрою, є складність у виготовленні і порівняно великі енерговитрати в процесі копання буряків, тому що зусилля копання не враховує зміни зовнішнього середовища (твердості ґрунту), а є постійним. В основу корисної моделі поставленна задача вдосконалення дискового копача бурякозбиральної машини, а саме зменшення енерговитрат в процесі копання буряків, шляхом виконання дискового копача бурякозбиральної машини, у вигляді рами, стійки з віссю обертання і встановленими на ній викопуючими дисками, розміщеними під кутом один до одного, причому до стійки приєднаний пдродвигун зворотньо-поступального руху, причому на стійці передбаченно декілька отворів для його закріплення з різними віддалями від осі обертання. Дисковий копач бурякозбиральної машини зображений на рисунку: Дисковий копач складається з рами 1, на якій на вісі обертання 2 встановлена стійка 3 з викопуючими дисками 4, встановленними під кутом один до одного. Пдродвигун зворотньо-поступального руху 5 закріпленний до стійки З і штоком 7 до одного з отворів 6. Причому на стійці передбачено декілька отворів для його закріплення з різними віддалями від осі обертання За викопуючими дисками 4 по ходу руху машини встановлений бітер 8. Дисковий копач працює наступним чином При русі бурякозбиральної машини вздовж рядків цукрових буряків викопуючі диски 4, що мають можливість провертання на вісях, викопують коренеплоди, які за допомогою бітера 8 подають на транспортери бурякозбиральної машини і далі в транспортний засіб. В процесі викопування викопуючі диски 4 отримують зворотньо-поступальні рухи від штока 7 гідродвигуна 5 за рахунок подачі в пдродвигун 5 робочої' рідини під тиском періодично в різні полості. Амплітуду зворотньо-поступальних рухів викопуючих дисків 4 можна регулювати за рахунок перестановки кріплення штока 7 гідродвигуна 5 до CM CM 4242 різних отворів 6. При роботі гідродвигуна 5 з певною частотою і амплітудою кожний раз буде встановлюватися тиск, що відповідає зовнішнім зусиллям, які діють на викопуючі диски 4 зі шаром грунту різної твердості. Комп'ютерна верстка Д Шеверун За рахунок отримання викопуючими дисками 4 зворотньо-поступальних рухів значно зменшуються енерговитрати в процесі копання буряків, а також спрощується схема механізму приводу, що призводить до полегшення ваги бурякозбиральної машини в цілому Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
