Пневматичний елемент “і” нечіткої логіки

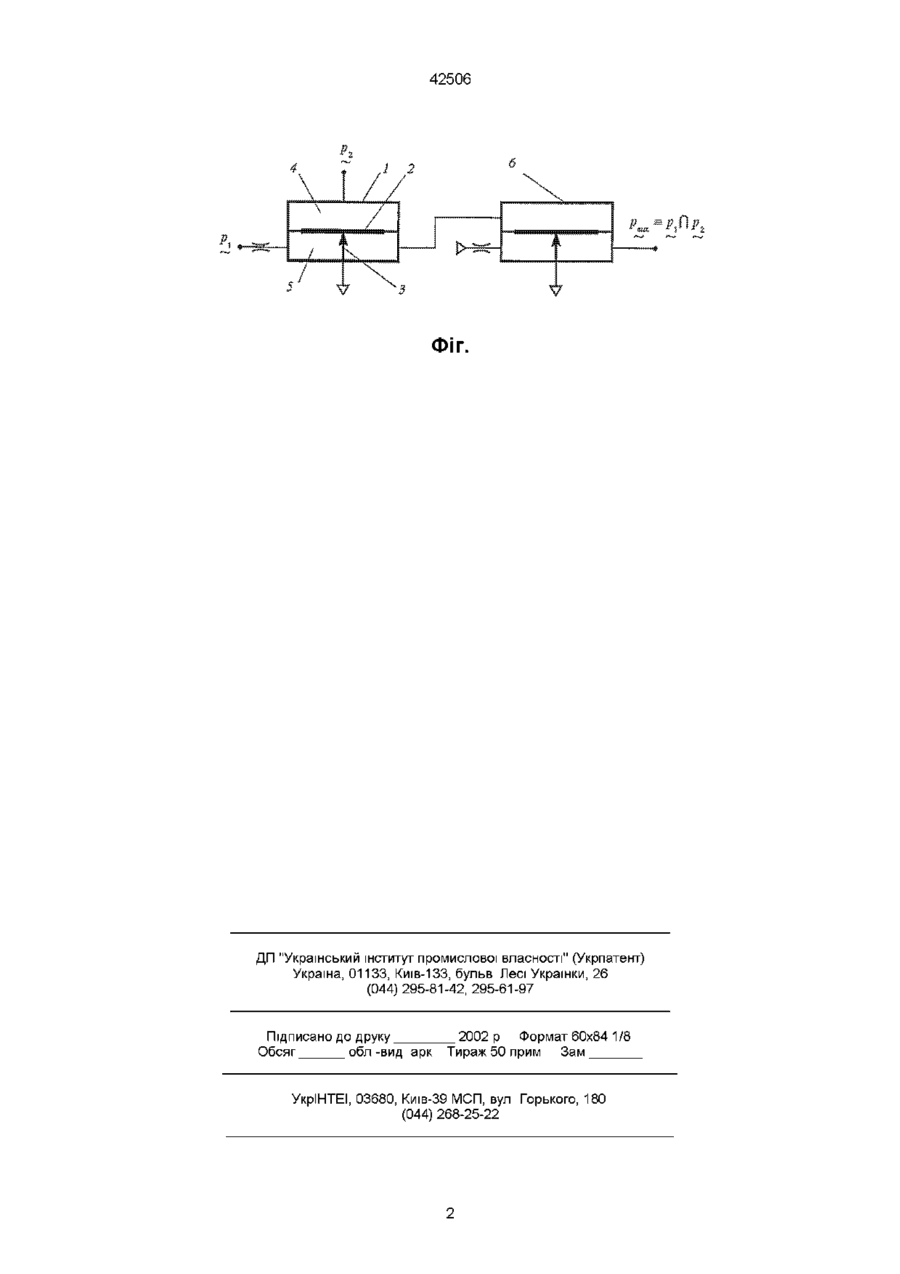

Пневматичний елемент "І" нечіткої логіки, що містить елемент порівняння мембранного типу та лінії зв'язку, який відрізняється тим, що в ньому з обох боків мембрани розташовано верхню та нижню камери елемента порівняння, сопловий вихід, що дотикається до мембрани, з'єднано з атмосферою, а на виході елемента порівняння розташовано стандартний пневматичний повторювач сигналу Пневматичні ЛОГІЧНІ елементи мають широке розповсюдження в системах управління і регулювання ЛОГІЧНІ елементи використовуються для реалізації алгоритмів роботи виконавчих механізмів в системах управління різноманітними технологічними процесами Відомо пневматичний логічний елемент «І», що містить елемент порівняння мембранного типу і лінії зв'язку (див книгу Берендс Т К, Єфремова Т К , Тагаєвська А А , Юдицький С А "Елементи і схеми пневмоавтоматики" - М "Машинобудування", 1976 -246 с), прийнятий за прототип Недоліком цього пневматичного логічного елемента є те, що ВХІДНІ сигнали можуть приймати тільки два фіксованих значення " 1 " або "0", що відповідає тиску живлення та атмосферному тиску, ВІДПОВІДНО Це знижує функціональні можливості цього пневматичного елемента В основу винаходу поставлено задачу удосконалення пневматичного логічного елемента «І» шляхом того, що з обох боків мембрани розташовано верхню та нижню камери елемента порівняння, що призведе до розширення функціональних можливостей пневматичних логічних елементів та спрощенню пневматичних систем керування Поставлена задача вирішується тим, що в пневматичному логічному елементі «І» нечіткої логіки, що містить елемент порівняння мембранного типу та лінії зв'язку, згідно з винаходом, з обох боків мембрани розташовано верхню та нижню камери елемента порівняння, сопловий вихід, що дотикається до мембрани, з'єднано з атмосферою, а на виході елемента порівняння розташовано стандартний пневматичний повторювач сигналу В результаті, ЛОГІЧНІ сигнали на вході і виході цього пневматичного елементу «І» нечіткої логіки можуть приймати не тільки фіксовані значення, ВІДПОВІДНІ " 1 " або "0", але й знаходитись в станда ртному діапазоні тисків (для елементів середнього тиску 0,1-0,14 МПа) Дане технічне рішення пояснюється кресленням (фіг) Пневматичний логічний елемент «І» нечіткої логіки містить елемент порівняння 1 з мембраною 2, до якої дотикається сопло З З обох боків мембрани розташовані верхня 4 та нижня 5 камери На виході елемента порівняння 1 розташовано пневматичний повторювач сигналу 6 Пневматичний елемент «І» нечіткої логіки працює наступним чином при відсутності обох логічних сигналів (Рі і Рг) на входах елемента порівняння 1, мембрана 2 знаходиться в нейтральному за схемою положенні, при цьому вихідний сигнал через сопло 3 з'єднаний з атмосферою, і тиск на виході елементу (Рвих) дорівнює логічному "0" Якщо сигнали Рі і Рг присутні, тоді існує два варіанти РіРг В першому випадку (РіРг) логічний елемент порівняння 1 автоматично перетворюється у елемент «повторювання», який працює таким чином коли тиск у нижній камері 5 більше, ніж у верхній 4, мембрана 2 піднімається і частина тиску з нижньої камери 5 виходить крізь сопло 3 у атмосферу до того моменту, доки тиск у нижній камері 5 не зрівняється з тиском у верхній камері 4 і мембрана 2 знов не закриє вихід у атмосферу Таким чином, тиск у верхній 4 і нижній 5 камерах буде завжди рівним, і на виході з елементу порівняння 1 буде встановлено сигнал P-z У пристрої, що пропонується, ВХІДНІ ЛОГІЧНІ си гнали (Рі і Рг) можуть плавно змінюватись в стандартному діапазоні тисків (О о ю 42506 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
