Пристрій для волочіння дроту

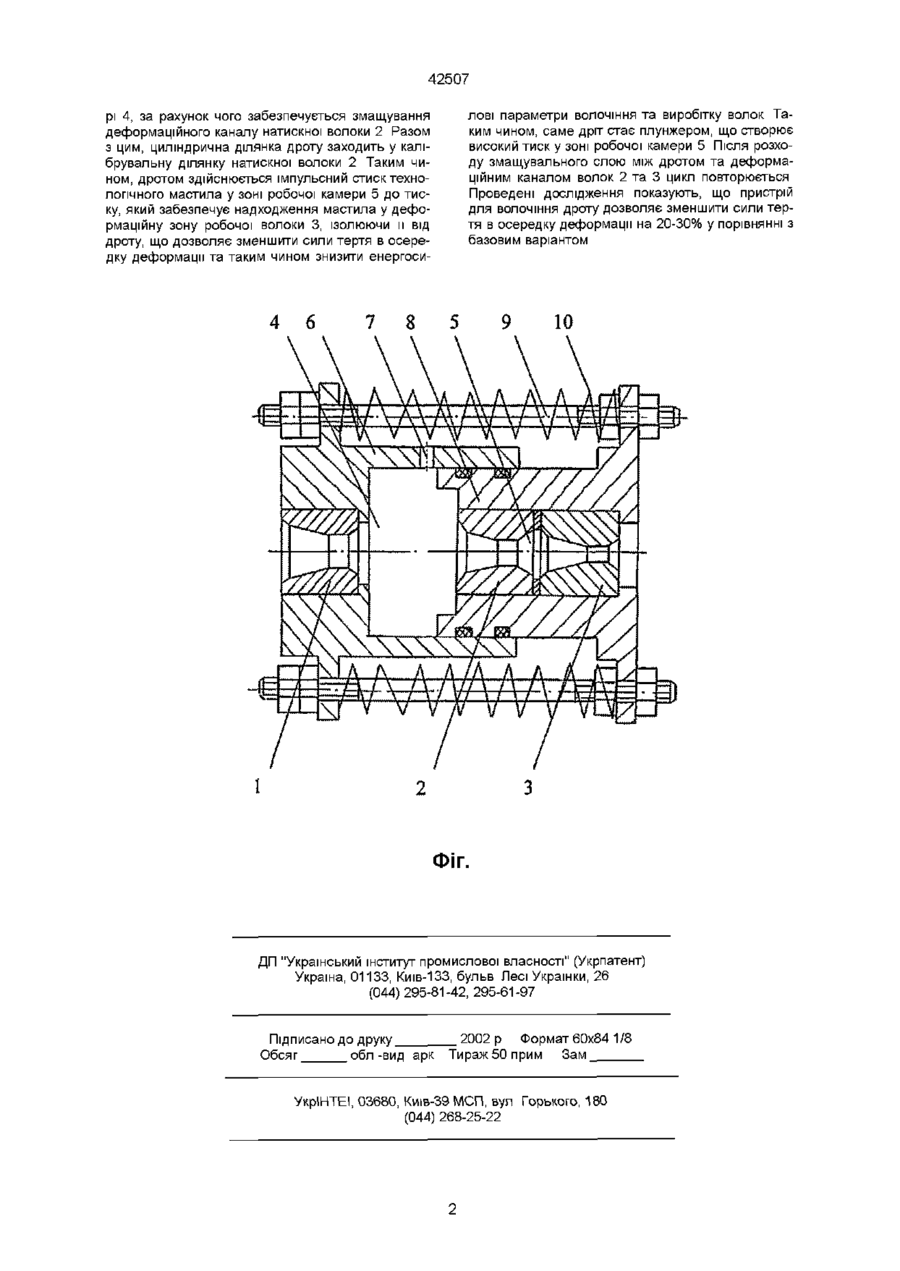

Пристрій для волочіння дроту, що містить ущільнювальну та робочу волоки з робочою камерою між ними, який відрізняється тим, що робоча волока та встановлена попереду натискна волока мають обойму з ущільнювачем, яка з'єднується з обоймою ущільнювальної волоки за допомогою осей з пружинами Винахід відноситься до волочильного виробництва та може бути використано при ВОЛОЧІННІ у режимі гідродинамічного тертя Відомий вузол волок з дозатором технологічного мастила для періодичної дозованої подачі у простір між волоками робочої рідини (Вибрационные приводы в металлообработке / В Н Шаповал, B E Маслов, НМ Чиглаков - К Техніка, 1983 120 с - С 88, рис 59) Недоліком цього пристрою є застосування спеціальних волок з манжетним ущільнювачем Найбільш близьким за сукупністю ознак до запропонованого є пристрій для волочіння, що включає деформуючий вузол, який містить ущільнювальну і робочу волоки з обоймою, та робочою камерою між ними, шток мультиплікатора, зв'язаного з гідроциліндрами, з подачею технологічного мастила імпульсами високого тиску (Вибрационные приводы в металлообработке / В Н Шаповал, B E Маслов, НМ Чиглаков- К Техніка, 1983 120 с - С 87, рис 58) Недоліком цієї конструкції є нестабільність процесу подачі мастила у робочу камеру В основу винаходу поставлене завдання створення пристрою для волочіння дроту, в якому дріт використовується як плунжер, для здійснення ви льнювачем, яка з'єднується з обоймою ущільнювальної волоки за допомогою осей з пружинами На малюнку (фіг) зображено пристрій для волочіння дроту, що складається з ущільнювальної 1, натискної 2 та робочої 3 волок, з ущільнювальною камерою 4 між волоками 1 і 2, та робочою камерою 5 між волоками 2 і 3, обойми 6 з каналом 7 для подачі під тиском робочої рідини, та ущільнювальної обойми 8, які з'єднуються за допомогою осей 9 та пружин 10 Запропонований пристрій працює таким чином Дріт заправляють спочатку в ущільнювальну волоку 1, що має мінімальний коефіцієнт витягання, а потім - в натискну 2 та робочу 3 волоки Робочу камеру 4 заповнюють робочою рідиною При ВОЛОЧІННІ дроту обойма 6 переміщується до ущільнювальної обойми, стискаючи пружини 10 При цьому залишки робочої рідини з ущільнювальної камери 4 виходять крізь канал 7 у резервуар з мастилом (на фіг не зображено) При сталому процесі волочіння канал 7 зачинено ущільнювальною обоймою 8 При виникненні послаблення у дроті обойма 6 з ущільнювальною волокою 1 під впливом пружин 10 відсовується, долаючи силу тертя дроту з робочою волокою 2 і 3 та відкриваючи канал 7 При цьому циліндрична ділянка дроту, що входить у робочу волоку 3, заходить у циліндричний отвір натискної волоки 2 та, маючи менший за нього діаметр, забезпечує надходження робочої рідини у переддеформаційну зону робочої камери 5 Послаблення у дроті здійснюється шляхом взаємодії дроту та кулачка, встановленого після пристрою для волочіння дроту Це призводить до виникнення у дроті петлі, при виборі якої і виникає послаблення у дроті У наступний період пружини стискаються під впливом сили волочіння, що сприяє підвищенню тиску в ущільнювальній каме сокого тиску на деформуючій ДІЛЯНЦІ ВОЛОКИ, за рахунок періодичного послаблення дроту, що забезпечує зменшення сил тертя в осередку деформації, та таким чином знижує енергосилові параметри волочіння та виробітку волок Для вирішення поставленої задачі в пристрої для волочіння дроту, що містить ущільнювальну та робочу волоки з робочою камерою між ними, ВІДПОВІДНО до винаходу, робоча волока та встановлена попереду натискна волока мають обойму з ущі О ю 42507 pi 4, за рахунок чого забезпечується змащування деформаційного каналу натискної волоки 2 Разом з цим, циліндрична ділянка дроту заходить у калібрувальну ділянку натискної волоки 2 Таким чином, дротом здійснюється імпульсний стиск технологічного мастила у зоні робочої камери 5 до тиску, який забезпечує надходження мастила у деформаційну зону робочої волоки 3, ізолюючи и від дроту, що дозволяє зменшити сили тертя в осередку деформації та таким чином знизити енергоси 4 лові параметри волочіння та виробітку волок Таким чином, саме дріт стає плунжером, що створює високий тиск у зоні робочої камери 5 Після розходу змащувального слою між дротом та деформаційним каналом волок 2 та 3 цикл повторюється Проведені дослідження показують, що пристрій для волочіння дроту дозволяє зменшити сили тертя в осередку деформації на 20-30% у порівнянні з базовим варіантом б А Л Л А/А Л /\ \TV V V//-V Фіг. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 _ 2002 р Формат 60x84 1/8 Підписано до друку Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, КИІБ-39 МСП, вул Горького, 180 (044) 268-25-22
