Пневматичний тригер нечіткої логіки

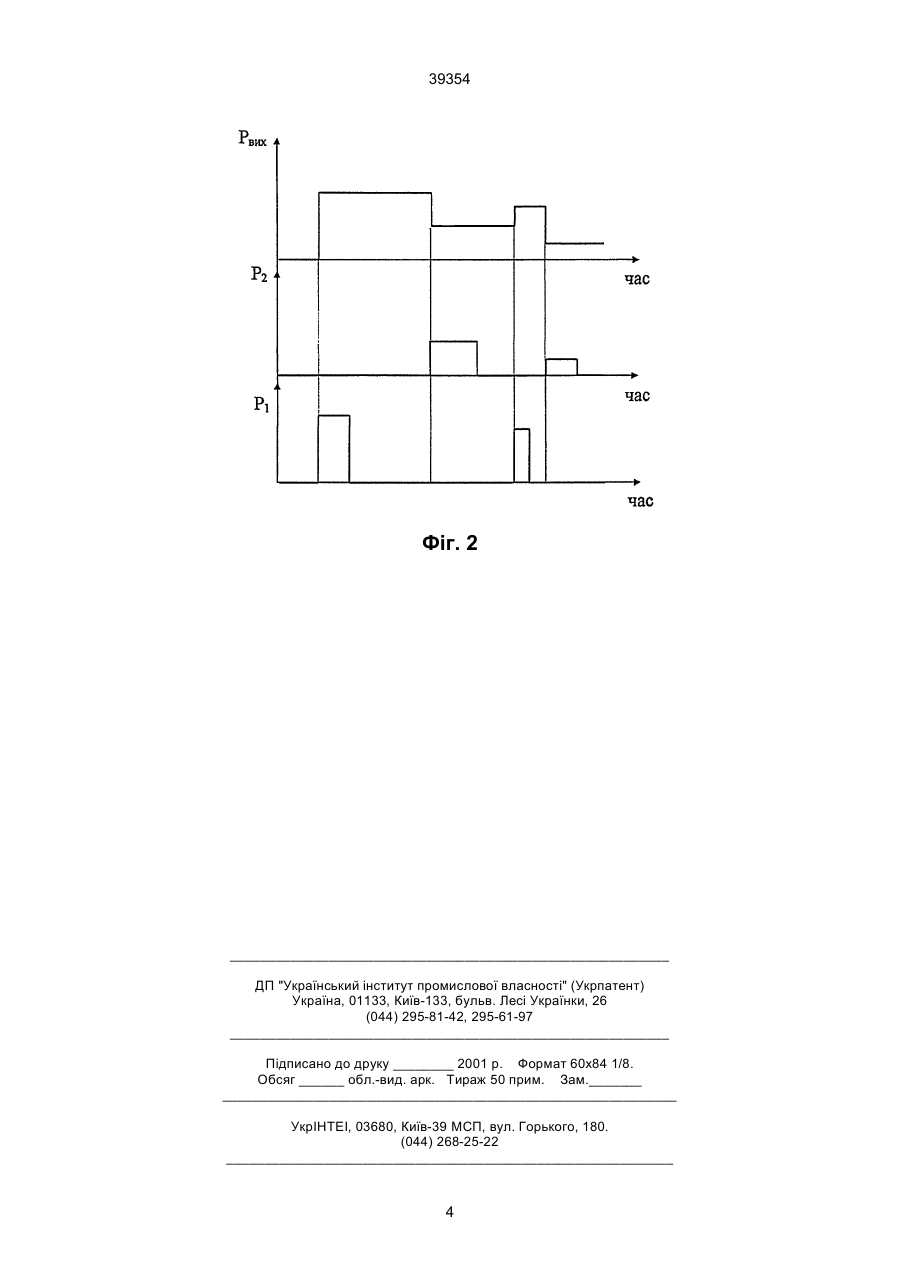

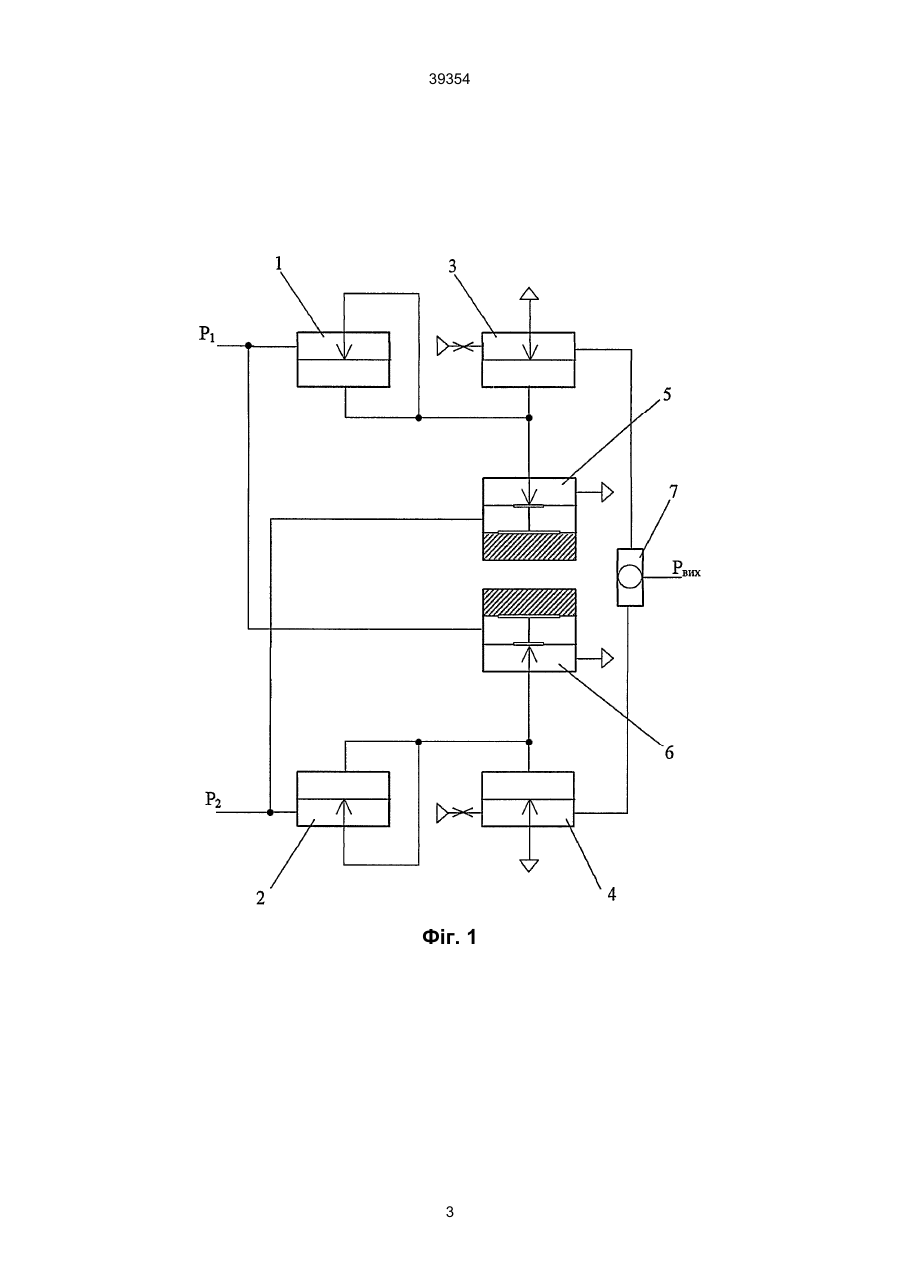

УКРАЇНА (19) UA (11) 39354 (51) МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД (13) A 7 F15C1/10 видається під відповідальність власника патенту (54) ПНЕВМАТИЧНИЙ ТРИГЕР НЕЧІТКОЇ ЛОГІКИ (13) 39354 (11) вході тригера, або коли сигнал, поданий на його вхід, перевершує по величині попередній сигнал, що надходив на той же вхід. В результаті, величини вхідних та вихідних сигналів можуть плавно змінюватися у стандартному діапазоні тисків (для елементів середнього тиску 0,1-0,14 МПа). Суть винаходу пояснюється кресленнями, де на фіг. 1 зображено пневматичний тригер нечіткої логіки, що містить: одномембранне пневматичне реле - пневматичний зворотний клапан 1, 2; одномембранне пневматичне реле - пневматичний повторювач сигналу 3, 4; трьохмембранне пневматичне реле - пневматичний клапан 5, 6; пневматичний клапан "АБО" 7; на фіг. 2 зображена діаграма роботи пневматичного тригера нечіткої логіки. Пневматичний тригер нечіткої логіки (далі тригер) працює наступним чином. Нехай у початковий момент часу сигнал на виході тригера Рвих=0. При надходженні сигналу на вхід Р1 мембрана пневматичного зворотного клапана 1 опускається вниз і тиск сигналу Р1 попадає в глуху камеру пневматичного повторювача сигналу 3, його мембрана починає переміщатися і закривати сопло, сполучене з атмосферою. Переміщення мембрани буде відбуватися до тих пір, поки тиски з обох її сторін не стануть однаковими, тобто сигнал на виході пневматичного повторювача сигналу 3 не стане рівним сигналу Р1. Далі сигнал надходить на вхід пневматичного клапана 7, що має два входи. Даний пневматичний клапан відкривається при надходженні сигналу в кожний з його входів. Пневматичний клапан "АБО" 7 у даному пристрої необхідний для запобігання повідомлення між собою камер пневматичних повторювачів сигналу 3 та 4. Таким чином, на виході тригера з'являється сигнал Рвих=Р1. При зникненні сигналу Р1 його запам'ятовування UA Пневматичні тригери широко використовуються для побудови різних обчислювальних пристроїв дискретної дії: лічильників, суматорів, перетворювачів десяткових чисел у двоїчні числа й коди, регістрів і т.п. Відомо пневматичний тригер із двома роздільними входами і одним виходом, що складається із пневматичних реле, яки утворюють контур запам'ятовування вхідного сигналу [див. книгу Ібрагімов І.А., Фарзане Н.Г., Ільясов В. Елементи і системи пневмоавтоматики. - М.: Висш. шк., 1985. 544 с.] - прийнятий за прототип. Недоліком цього пневматичного тригера є те, що вхідні сигнали можуть приймати тільки два фіксованих значення "1" і "0", що відповідає тиску живлення та тиску атмосфери відповідно. Це знижує функціональні можливості пневматичного тригера. В основу винаходу поставлена задача удосконалення пневматичного тригера нечіткої логіки шляхом застосування пневматичних повторювачів сигналу для запам'ятовування вхідних сигналів, що забезпечить розширення функціональних можливостей пневматичного тригера. Поставлена задача вирішується тим, що у пневматичний тригер нечіткої логіки із двома роздільними входами й одним виходом, який складається із пневматичних реле, згідно винаходу, вводиться два симетричних контури запам'ятовування вхідного сигналу яки містять пневматичні повторювачі сигналу. На вхід цього пристрою можуть надходити пневматичні сигнали, величини яких відрізняються від значень "1" і "0". Вказані вхідні сигнали безпосередньо запам'ятовуються тригером, передаються на його вихід і зберігаються після відключення вхідного пневматичного сигналу. Пневматичний тригер нечіткої логіки переходить у новий стан після появи сигналу на іншому A (73) Східноукраїнський державний університет (57 Пневматичний тригер нечіткої логіки, який складається із пневматичних реле з двома роздільними входами й одним виходом, який відрізняється тим, що в нього введено два симетричних контури запам'ятовування вхідного сигналу які містять пневматичні повторювачі сигналу. (19) (21) 2000053042 (22) 29.05.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Коваленко Алім Олексійович, Кондауров Євген Миколайович, Сорока Сергій Іванович, Соснов Ігор Ігорович 39354 тригера при допомозі пневматичного повторювача сигналу 6, способом аналогічним описаному вище для сигналу Р1. Для наступної зміни стану тригера необхідно подати сигнал на вхід Р1 тригера. В результаті пневматичний тригер нечіткої логіки може працювати із вхідними сигналами значення яких можуть приймати не тільки фіксовані значення, але і знаходитися в стандартному діапазоні тисків. При цьому, сигнали установки і скидання стану пневматичного тригера нечіткої логіки можуть надходити почергово на обидва входи пристрою. Реферат Об'єкт винаходу: пневматичний тригер нечіткої логіки. Область застосування: пневматичні системи автоматичного керування. Суть винаходу: пневматичний тригер нечіткої логіки, у якому вихідний сигнал дорівнюється вхідному сигналу, котрий запам'ятовується, значення якого може плавно змінюватися в стандартному діапазоні тиску. При цьому, сигнали установки і скидання стану пневматичного тригера нечіткої логіки можуть надходити почергово на обидва входи пристрою. Технічний результат; розширення функціональних можливостей пневматичних тригерів. здійснюються пневматичним зворотним клапаном 1. Це відбувається за рахунок того, що тиск у глухій камері пневматичного зворотного клапана 1 залишається рівним тиску Р1, і під його впливом закривається сопло пневматичного зворотного клапана 1, що блокує можливі зміни тиску в глухій камері пневматичного повторювача сигналу 3. В результаті, на виході тригера встановлюється сигнал, що дорівнює Р1. Повторна поява сигналу Р1 на тому же вході не змінить стан тригера. Стан тригера зміниться, якщо новий сигнал будуть перевершувати по величині попередній сигнал Р1. У цьому випаде на виході тригера установиться новий сигнал. При появі сигналу на вході Р2 відбувається скидання поточного стану тригера. Це здійснюється в результаті того, що сигнал P2 надходить на вхід пневматичного клапана 5, мембранна зборка якого під дією тиску підпору закриває сопло пневматичного клапана 5, але під дією сигналу Р2 мембранна зборка переміщається і відкриває сопло пневматичного клапана 5. В результаті глуха камера пневматичного повторювача сигналу 3 сполучається з атмосферою і відбувається скидання тиску Р1. Після цього на виході тригера встановлюється сигнал Рвих=Р2. Запам'ятовування сигналу Р2 здійснюється зворотним пневматичним клапаном 2, а його величина встановлюється на виході 2 39354 Фіг. 1 3 39354 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
