Електрод для дугового зварювання

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 42534

Опубліковано: 10.07.2009

Автори: Шимко Володимир Ігорович, Заблоцький Володимир Кирилович, Гринь Олександр Григорович, Гринь Владислав Олександрович

Завантажити PDF файл.

Формула / Реферат

Електрод для дугового зварювання, що складається з електродного стрижня і захисного покриття, до складу якого входить мармур, плавиковий шпат, хром, марганець металевий, який відрізняється тим, що стрижень електрода виготовлено з низьковуглецевого дроту, на поверхню якого методом алітування нанесено шар алюмініду, товщиною (0,05-0,1) діаметра стрижня, а зверху нього захисне покриття, що додатково містить рутиловий концентрат, оксид цирконію, при наступному співвідношенні інших компонентів, %:

мармур

10-15

плавиковий шпат

18-22

рутиловий концентрат

22-25

хром

35-40

оксид цирконію

5-8

марганець металевий

3-4.

Текст

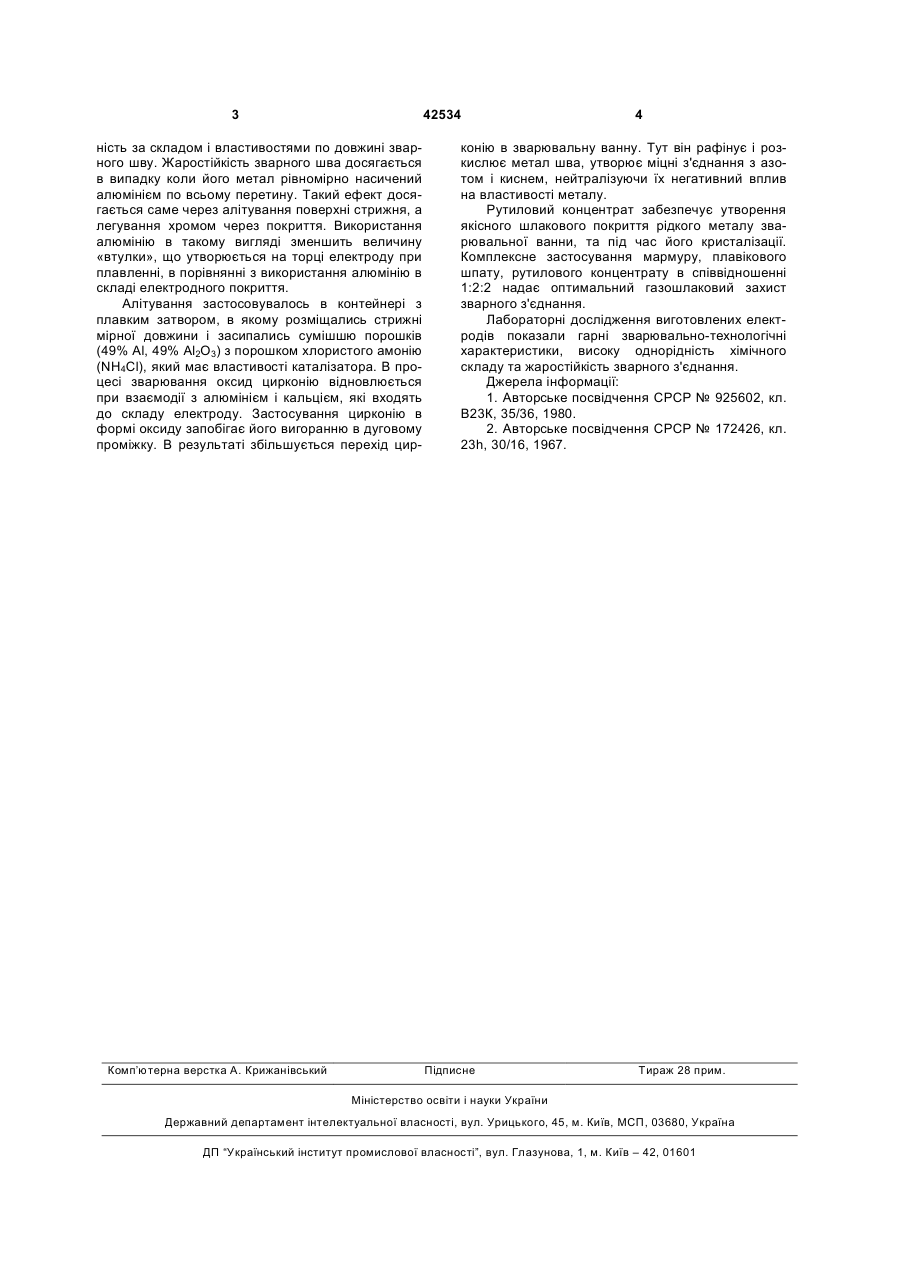

Електрод для дугового зварювання, що складається з електродного стрижня і захисного покриття, до складу якого входить мармур, плавиковий шпат, хром, марганець металевий, який 3 42534 ність за складом і властивостями по довжині зварного шву. Жаростійкість зварного шва досягається в випадку коли його метал рівномірно насичений алюмінієм по всьому перетину. Такий ефект досягається саме через алітування поверхні стрижня, а легування хромом через покриття. Використання алюмінію в такому вигляді зменшить величину «втулки», що утворюється на торці електроду при плавленні, в порівнянні з використання алюмінію в складі електродного покриття. Алітування застосовувалось в контейнері з плавким затвором, в якому розміщались стрижні мірної довжини і засипались сумішшю порошків (49% Аl, 49% Аl2О3) з порошком хлористого амонію (NH4Cl), який має властивості каталізатора. В процесі зварювання оксид цирконію відновлюється при взаємодії з алюмінієм і кальцієм, які входять до складу електроду. Застосування цирконію в формі оксиду запобігає його вигоранню в дуговому проміжку. В результаті збільшується перехід цир Комп’ютерна верстка А. Крижанівський 4 конію в зварювальну ванну. Тут він рафінує і розкислює метал шва, утворює міцні з'єднання з азотом і киснем, нейтралізуючи їх негативний вплив на властивості металу. Рутиловий концентрат забезпечує утворення якісного шлакового покриття рідкого металу зварювальної ванни, та під час його кристалізації. Комплексне застосування мармуру, плавікового шпату, рутилового концентрату в співвідношенні 1:2:2 надає оптимальний газошлаковий захист зварного з'єднання. Лабораторні дослідження виготовлених електродів показали гарні зварювально-технологічні характеристики, високу однорідність хімічного складу та жаростійкість зварного з'єднання. Джерела інформації: 1. Авторське посвідчення СРСР № 925602, кл. В23К, 35/36, 1980. 2. Авторське посвідчення СРСР № 172426, кл. 23h, 30/16, 1967. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Arc-welding electrode

Автори англійською

Hryn' Oleksandr Hryhorovych, Zablotskyi Volodymyr Kyrylovych, Shymko Volodymyr Ihorovych, Hryn Vladyslav Oleksandrovych

Назва патенту російською

Электрод для дуговой сварки

Автори російською

Гринь Александр Григорьевич, Заблоцкий Владимир Кириллович, Шимко Владимир Игоревич, Гринь Владислав Александрович

МПК / Мітки

МПК: B23K 35/30

Мітки: дугового, зварювання, електрод
