B23Q 17/00 — Пристосування для індикації або вимірювання на металорізальних верстатах

Номер патенту: 122397

Опубліковано: 10.01.2018

Автори: Павленко Іван Іванович, Вахніченко Дмитро Володимирович

МПК: B23Q 17/00, G01L 5/00

Мітки: зусилля, розподілу, осьового, вимірювання, штангами, верстата, установка, мпс

Формула / Реферат:

Установка для вимірювання розподілу осьового зусилля між штангами верстата з механізмами паралельної структури (МПС), що містить дослідний зразок верстата з МПС, рухому платформу, до якої прикріплено тензодатчики, які з'єднують дану платформу з нижніми опорами штанг та підключаються до загального вимірювального блока, на який виводять результати вимірювання зусиль на штангах від розподілу осьового зусилля на інструменті, що створюється...

Номер патенту: 113938

Опубліковано: 27.02.2017

Автори: Рідний Руслан Вікторович, Коломієць Володимир Володимирович, Знайдюк Василь Григорович, Богданович Сергій Андрійович

МПК: B23Q 17/00, B23Q 15/00, B23B 25/06 ...

Мітки: точінні, визначення, пристрій, зносу, радіального, різців

Формула / Реферат:

Пристрій для визначення радіального зносу різців при точінні, що має державку, різець, мікронний індикатор, який відрізняється тим, що різець кріпиться в отворі діаметром 14 мм Г-подібної державки, а в другому отворі діаметром 14 мм державки кріпиться мікронний індикатор, алмазний наконечник якого притискується до деталі за допомогою жорсткості пружини, що регулюється, діаметром 10 мм з дроту діаметром 1 мм підвищеної міцності 11 класу з...

Номер патенту: 110983

Опубліковано: 25.10.2016

Автори: Клочко Тетяна Реджинальдівна, Скицюк Володимир Іванович

МПК: B23Q 15/00, B23Q 17/00

Мітки: спосіб, відносної, деталі, позиціювання, інструмента

Формула / Реферат:

Спосіб позиціювання інструмента відносно деталі, в якому реєструють електромагнітне поле у робочому просторі технологічного обладнання, визначають присутність інструмента відносно деталі за величиною відхилень рівня сигналу, який відрізняється тим, що додатково навколо інструмента розташовують оптичні випромінюючі елементи, створюють локаційний циліндр оптичного випромінювання, спрямованого на поверхню деталі або робочого стола, реєструють...

Номер патенту: 110415

Опубліковано: 10.10.2016

Автор: Кузнєцов Юрій Миколайович

МПК: B23Q 17/00, B23Q 5/00, B23B 35/00 ...

Мітки: паралельно, структури, мехатронною, системою, механізмом, верстат

Формула / Реферат:

Верстат з механізмом паралельної структури і мехатронною системою, що складається з несучої системи, рухомої платформи з робочим органом, наприклад інструментальним шпинделем, штанг із змінно-керованою довжиною від приводів повздовжнього переміщення, кінцеві вихідні елементи яких шарнірно зв'язані відповідно з несучою системою та рухомою платформою, а між рухомою платформою та несучою системою верстата шарнірно встановлені перетворювачі...

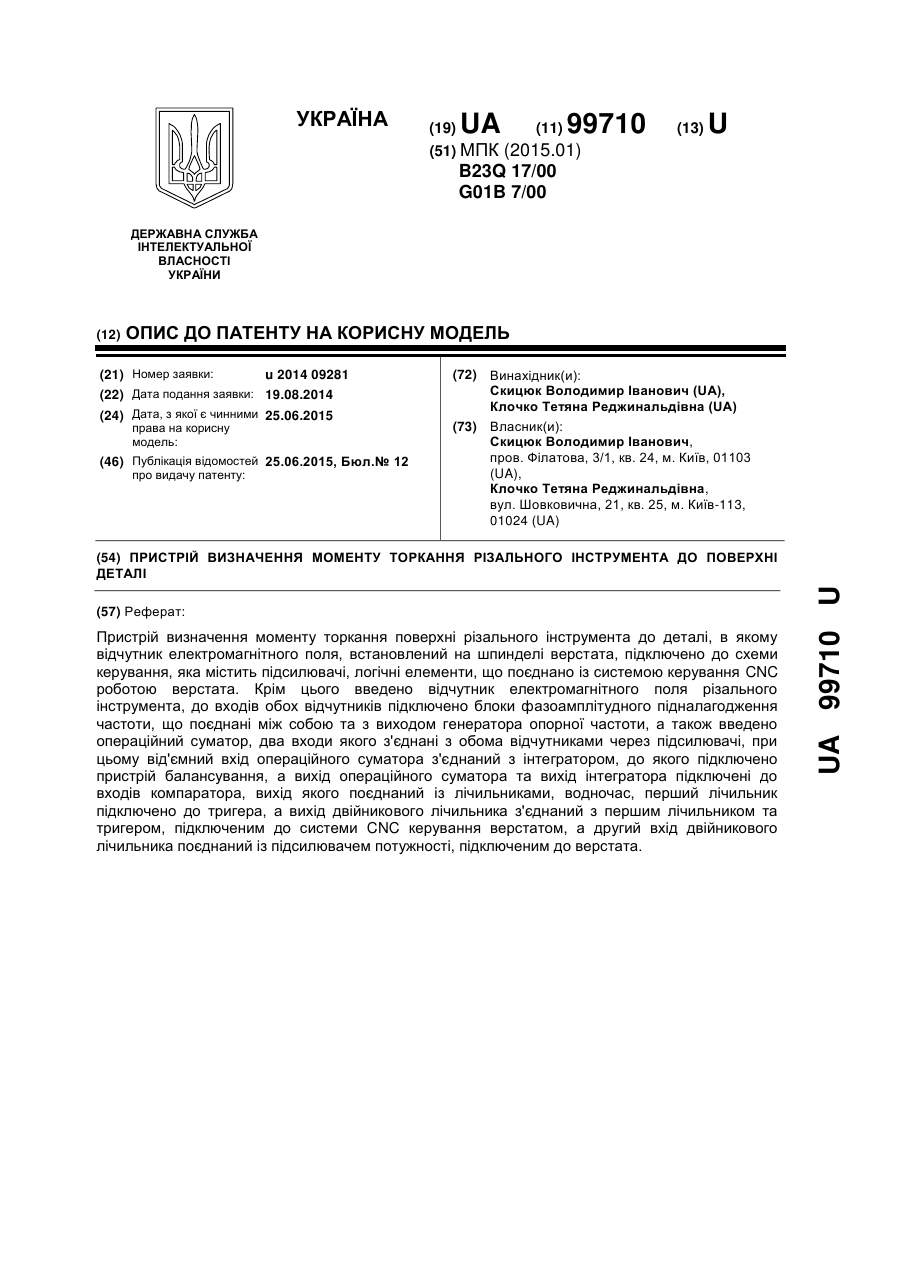

Номер патенту: 99710

Опубліковано: 25.06.2015

Автори: Клочко Тетяна Реджинальдівна, Скицюк Володимир Іванович

МПК: B23Q 17/00, G01B 7/00

Мітки: різального, інструмента, поверхні, визначення, моменту, пристрій, торкання, деталі

Формула / Реферат:

Пристрій визначення моменту торкання поверхні різального інструмента до деталі, заснований на тому, що відчутник електромагнітного поля, встановлений на шпинделі верстата, підключено до схеми керування, яка містить підсилювачі, логічні елементи, що поєднано із системою керування CNC роботою верстата, який відрізняється тим, що введено відчутник електромагнітного поля різального інструмента, до входів обох відчутників підключено блоки...

Номер патенту: 94828

Опубліковано: 10.12.2014

Автори: Приступа Станіслав Олексійович, Ткачук Анатолій Анатолійович, Терлецький Тарас Володимирович, Заблоцький Валентин Юрійович, Дахнюк Олександр Петрович

МПК: B23Q 17/00

Мітки: динамометр, сили, різання, складових, багатокомпонентний, вимірювання

Формула / Реферат:

Багатокомпонентний динамометр для вимірювання складових сили різання, що містить корпус, споряджений пружними елементами і торцевим пазом для установки інструментальної оснастки (інструменту), який відрізняється тим, що корпус виконаний у вигляді двомодульної конструкції, перший модуль якої розміщений на посадочному місці різцетримача верстата і виконаний у вигляді балки, а другий модуль - у вигляді пружної рамної системи з верхніми і...

Номер патенту: 92156

Опубліковано: 11.08.2014

Автори: Скицюк Володимир Іванович, Клочко Тетяна Реджинальдівна

МПК: B23Q 17/00

Мітки: визначення, поверхні, деталі, спосіб, різального, координати, інструмента, торкання

Формула / Реферат:

Спосіб визначення координати торкання поверхні різального інструмента до деталі, заснований на тому, що формують інформаційний сигнал, за параметрами якого визначають момент фізичного торкання поверхні інструмента до деталі, який відрізняється тим, що контролюють робочу частоту інформаційного сигналу, порівнюють її із частотою керуючого сигналу та виконують підтримку стабілізації резонансної частоти інформаційного сигналу.

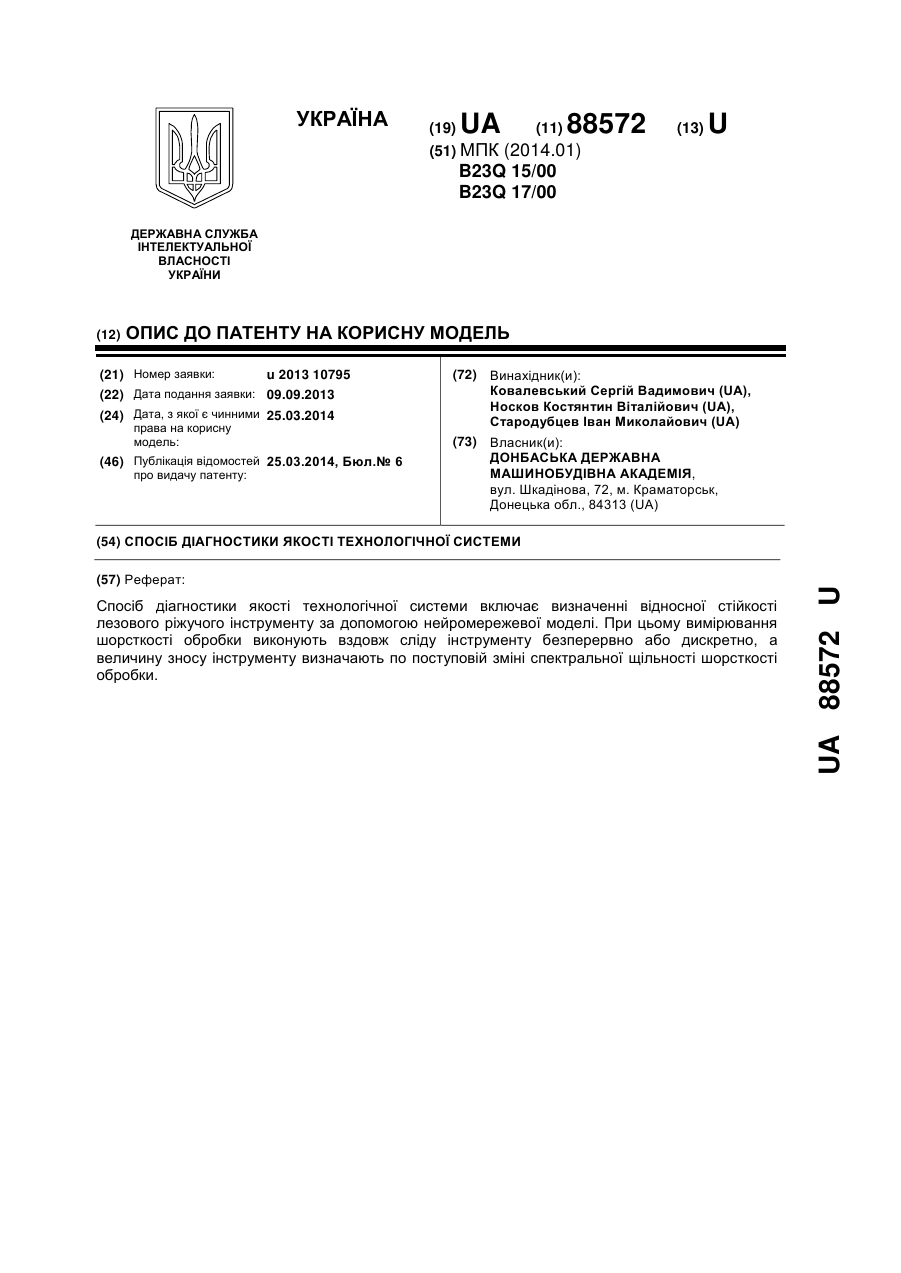

Номер патенту: 88572

Опубліковано: 25.03.2014

Автори: Носков Костянтин Віталійович, Ковалевський Сергій Вадимович, Стародубцев Іван Миколайович

МПК: B23Q 17/00, B23Q 15/00

Мітки: системі, технологічної, якості, спосіб, діагностики

Формула / Реферат:

Спосіб діагностики якості технологічної системи, який полягає у визначенні відносної стійкості лезового ріжучого інструменту, який відрізняється тим, що відносна стійкість лезового ріжучого інструменту визначається за допомогою нейромережевої моделі, при цьому вимірювання шорсткості обробки виконують вздовж сліду інструменту безперервно або дискретно, а величину зносу інструменту визначають по поступовій зміні спектральної щільності...

Номер патенту: 28682

Опубліковано: 25.12.2007

Автори: Донченко Євгеній Іванович, Мироненко Євгеній Васильович, Марчук Євген Вячеславович

МПК: B23Q 17/00

Мітки: точінні, спосіб, керування, коливаннями

Формула / Реферат:

Спосіб керування коливаннями при точінні, за яким на токарському різці генерують коливання з ультразвуковою частотою, який відрізняється тим, що задають коливання, близькі по амплітуді, але протилежні за напрямком коливанням від процесу різання в діапазоні частот до 5 кГц, що визначають за допомогою датчика віброприскорень, а коливання з ультразвуковою частотою знаходяться в резонансі з технологічною системою механічної обробки, що...

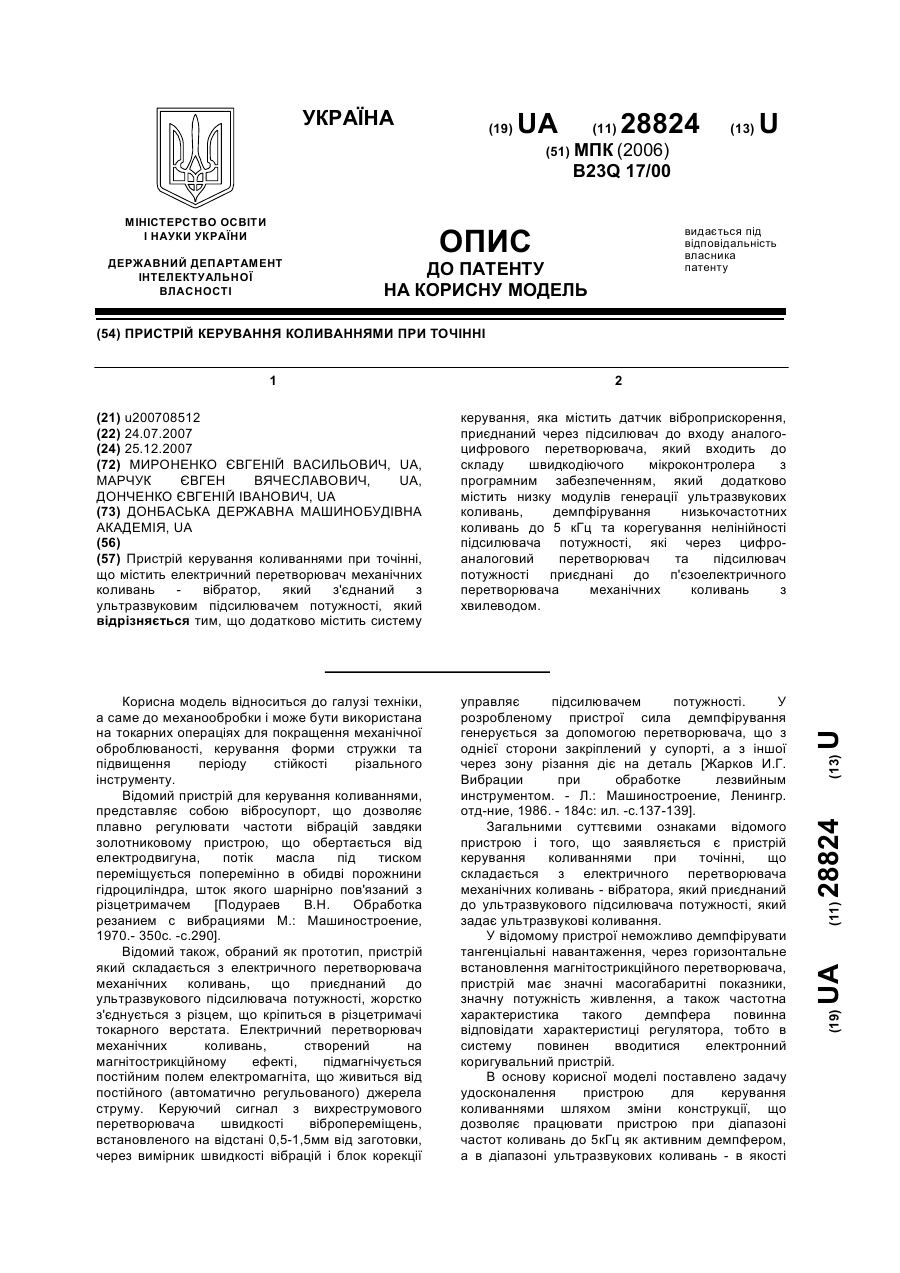

Номер патенту: 28824

Опубліковано: 25.12.2007

Автори: Марчук Євген Вячеславович, Мироненко Євгеній Васильович, Донченко Євгеній Іванович

МПК: B23Q 17/00

Мітки: коливаннями, пристрій, точінні, керування

Формула / Реферат:

Пристрій керування коливаннями при точінні, що містить електричний перетворювач механічних коливань - вібратор, який з'єднаний з ультразвуковим підсилювачем потужності, який відрізняється тим, що додатково містить систему керування, яка містить датчик віброприскорення, приєднаний через підсилювач до входу аналого-цифрового перетворювача, який входить до складу швидкодіючого мікроконтролера з програмним забезпеченням, який додатково містить...

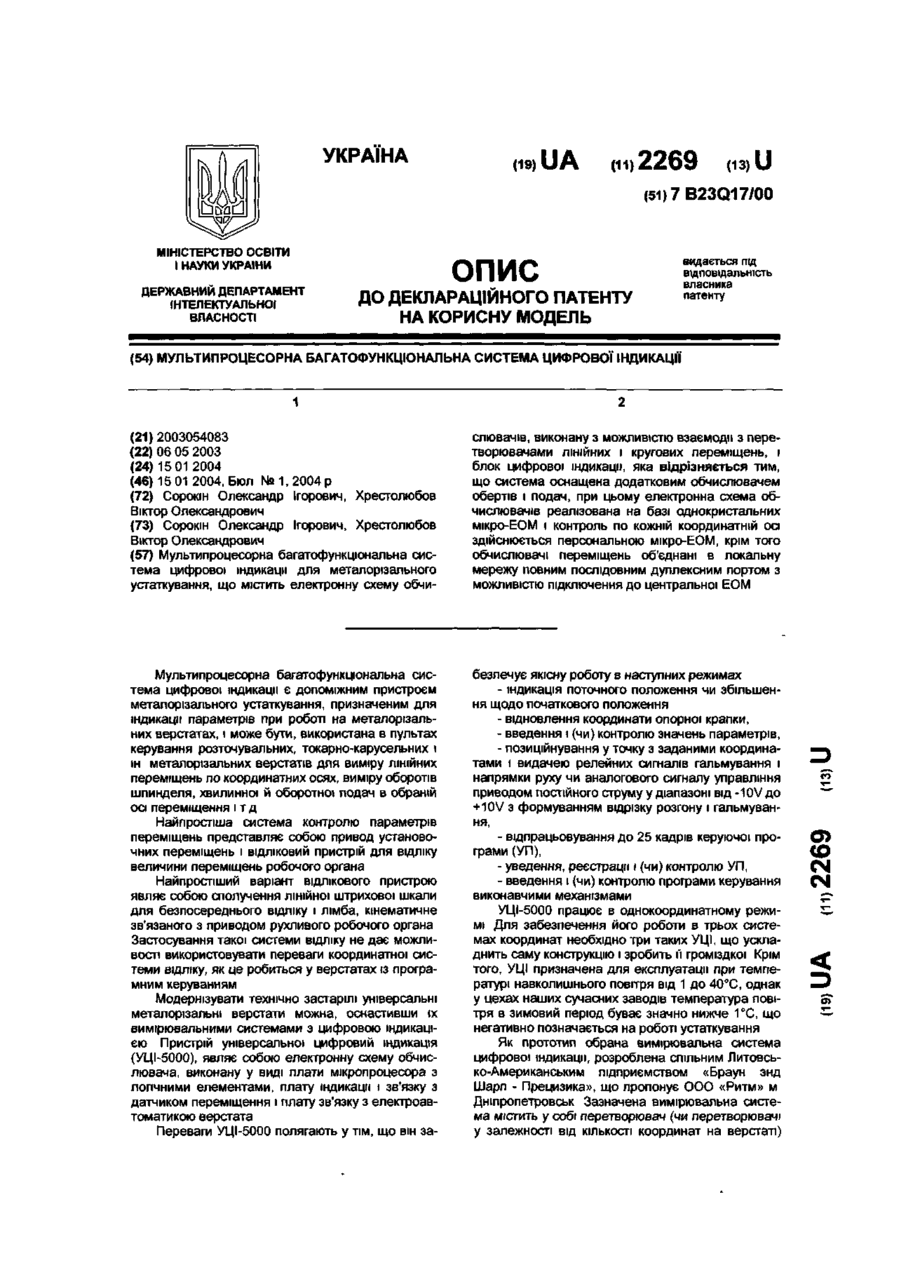

Номер патенту: 2269

Опубліковано: 15.01.2004

Автори: Хрестолюбов Віктор Олександрович, Сорокін Олександр Ігорович

МПК: B23Q 17/00

Мітки: індикації, багатофункціональна, цифрової, система, мультипроцесорна

Формула / Реферат:

Мультипроцесорна багатофункціональна система цифрової індикації для металорізального устаткування, що містить електронну схему обчислювачів, виконану з можливістю взаємодії з перетворювачами лінійних і кругових переміщень, і блок цифрової індикації, яка відрізняється тим, що система оснащена додатковим обчислювачем обертів і подач, при цьому електронна схема обчислювачів реалізована на базі однокристальних мікро-ЕОМ і контроль по кожній...

Номер патенту: 52357

Опубліковано: 16.12.2002

Автори: Силін Радомир Святославович, Скицюк Володимир Іванович

МПК: B23Q 17/00, G05B 19/18

Мітки: деталі, присутності, реєстрації, різального, спосіб, торкання, інструменту, адаптивний

Формула / Реферат:

Адаптивний спосіб реєстрації присутності та торкання різального інструменту до деталі, що включає охоплення різального інструмента осереддям індукційного перетворювача, вихідний сигнал якого підсилюють та формують інформаційний сигнал, за параметрами якого визначають присутність інструменту поблизу деталі та момент їх фізичного торкання, який відрізняється тим, що інформаційний сигнал формують з інтегральної огинаючої шумової компоненти...

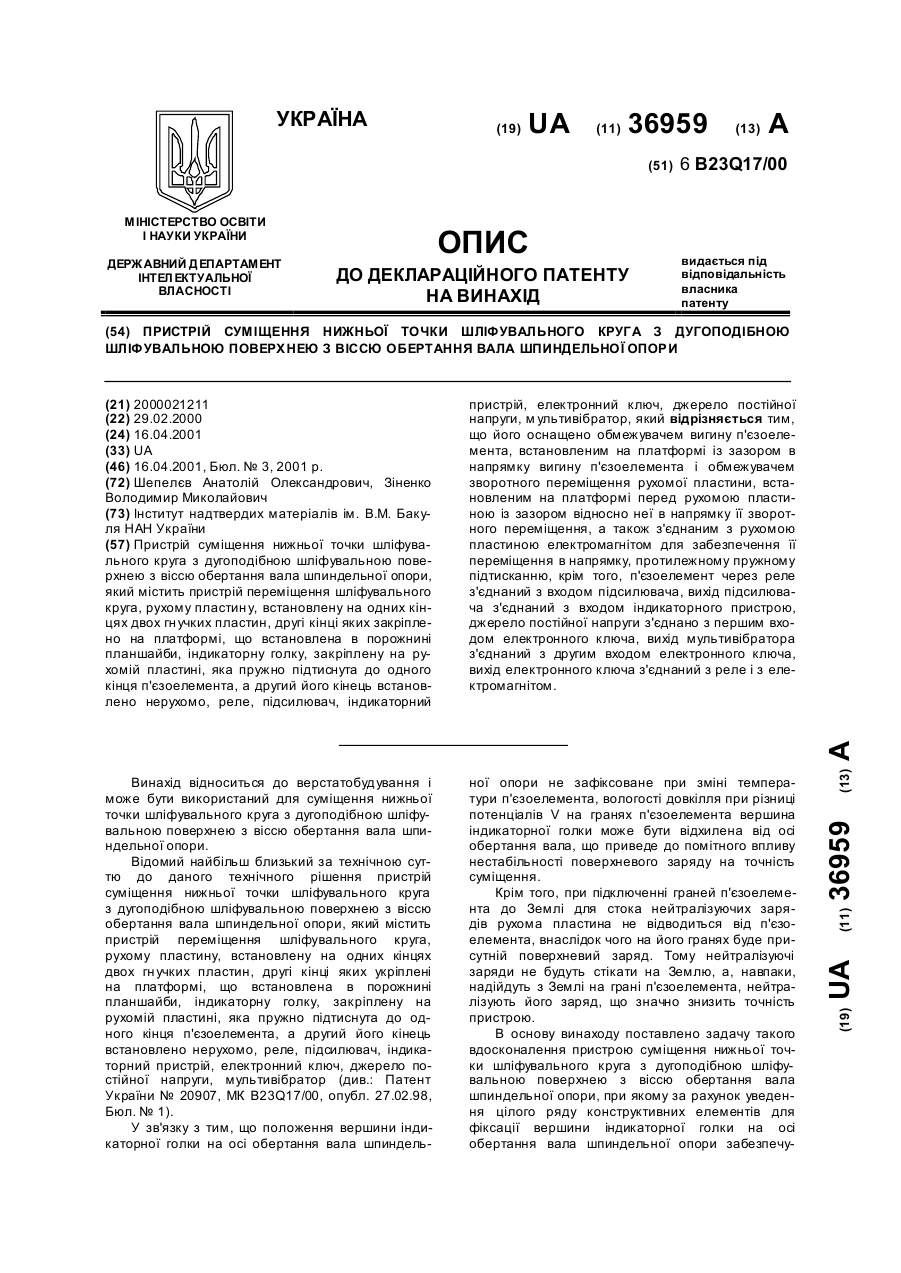

Номер патенту: 36959

Опубліковано: 16.04.2001

Автори: Шепелєв Анатолій Олександрович, Зіненко Володимир Миколайович

МПК: B23Q 17/00

Мітки: нижньої, поверхнею, опори, шліфувальною, шліфувального, дугоподібною, обертання, шпиндельної, пристрій, вала, суміщення, круга, віссю, точки

Текст:

...обмежувач 13 зворотного переміщення рухомої пластини 4. Обмежувач 13 зворотного переміщення призначений для обмеження величини переміщення ру 2 36959 хомої пластини 4 електромагнітом 14, зв'язаним з нею пружиною 15. Це обмежує величину деформації плоскої пружини 11, а отже, обмежує величину її залишкової деформації. Зміщення рухомої пластини 4 електромагнітом 14 необхідно для її відведення від п'єзоелемента 10. У результаті випрямлення...

Номер патенту: 23734

Опубліковано: 16.06.1998

Автори: Зіненко Володимир Миколайович, Шепелев Анатолій Олександрович

МПК: B23Q 17/00

Мітки: відліку, робочого, металорізального, органу, верстата, переміщень, пристрій

Формула / Реферат:

1. Устройство для отсчета перемещений рабочего органа металлорежущего станка, содержащее механизм перемещения рабочего органа станка в виде вала, кинематически связанный с механизмом компенсации зазора кинематической цепи, механизм отсчета величины перемещения рабочего органа станка, включающий измерительный элемент, отличающееся тем, что вал механизма перемещения рабочего органа станка выполнен в виде винта, к одному из концов которого...

Номер патенту: 20907

Опубліковано: 07.10.1997

Автори: Зіненко Володимир Миколайович, Шепелев Анатолій Олександрович

МПК: B23Q 17/00

Мітки: шпиндельного, віссю, поверхнею, шліфувальною, нижньої, точки, пристрій, вузла, суміщення, обертання, круга, дугоподібною, шліфувального, вала

Формула / Реферат:

1. Устройство совмещения нижней точки шлифовального круга с дугообразной шлифующей поверхностью с осью вращения вала шпиндельного узла, содержащее устройство перемещения шлифовального круга и индикаторное устройство, отличающееся тем, что оно снабжено связанной с пьезоэлементом подвижной пластиной с закрепленной в центре ее верхней плоскости индикаторной иглой, кроме того устройство включает также блок коммутации и усилитель, причем...
