Піскова насадка гідроциклона

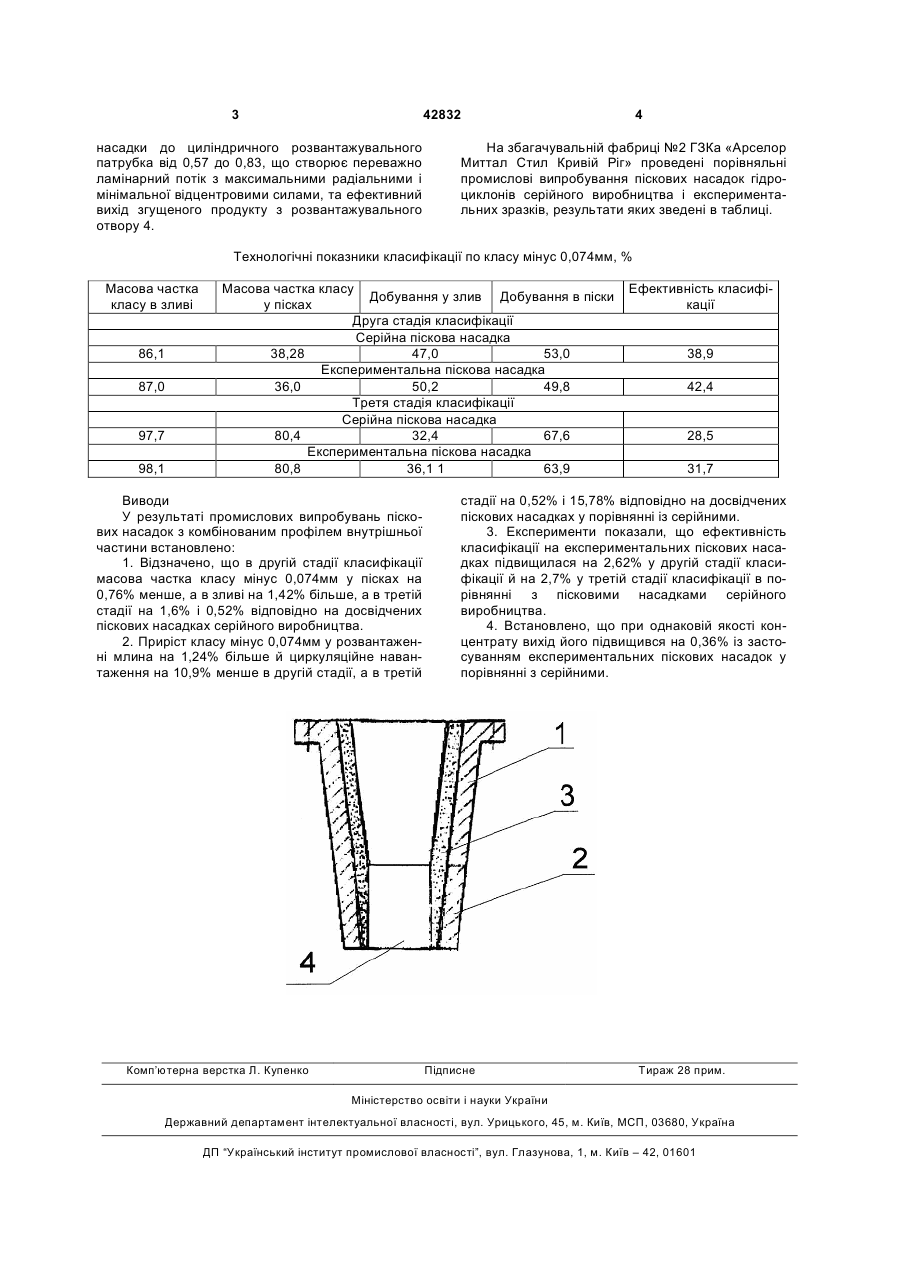

Піскова насадка гідроциклона, що містить корпус конічної форми з розвантажувальним патрубком, покритим футерівкою, яка відрізняється тим, що кут конусності піскової насадки становить 2425°, а нижню частину розвантажувального патрубка виконують циліндричною, при цьому відношення висоти конічної частини піскової насадки до циліндричної становить від 0,57 до 0,83. (19) (21) u200900987 (22) 09.02.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ГВОЗДІК ВОЛОДИМИР СЕРГІЙОВИЧ, МОРДОВІН ДМИТРО МИКОЛАЙОВИЧ, ПУЧКОВ ІГОР ПЕТРОВИЧ, ГОЛІКОВ БОГДАН ВОЛОДИМИРОВИЧ, ГРИГОР'ЄВ ВОЛОДИМИР ЛЕОНІДОВИЧ, СУХАН ПЕТРО МАКСИМОВИЧ 3 42832 насадки до циліндричного розвантажувального патрубка від 0,57 до 0,83, що створює переважно ламінарний потік з максимальними радіальними і мінімальної відцентровими силами, та ефективний вихід згущеного продукту з розвантажувального отвору 4. 4 На збагачувальній фабриці №2 ГЗКа «Арселор Миттал Стил Кривій Ріг» проведені порівняльні промислові випробування піскових насадок гідроциклонів серійного виробництва і експериментальних зразків, результати яких зведені в таблиці. Технологічні показники класифікації по класу мінус 0,074мм, % Масова частка класу в зливі 86,1 87,0 97,7 98,1 Масова частка класу Добування у злив Добування в піски у пісках Друга стадія класифікації Серійна піскова насадка 38,28 47,0 53,0 Експериментальна піскова насадка 36,0 50,2 49,8 Третя стадія класифікації Серійна піскова насадка 80,4 32,4 67,6 Експериментальна піскова насадка 80,8 36,1 1 63,9 Виводи У результаті промислових випробувань піскових насадок з комбінованим профілем внутрішньої частини встановлено: 1. Відзначено, що в другій стадії класифікації масова частка класу мінус 0,074мм у пісках на 0,76% менше, а в зливі на 1,42% більше, а в третій стадії на 1,6% і 0,52% відповідно на досвідчених піскових насадках серійного виробництва. 2. Приріст класу мінус 0,074мм у розвантаженні млина на 1,24% більше й циркуляційне навантаження на 10,9% менше в другій стадії, а в третій Комп’ютерна верстка Л. Купенко Ефективність класифікації 38,9 42,4 28,5 31,7 стадії на 0,52% і 15,78% відповідно на досвідчених піскових насадках у порівнянні із серійними. 3. Експерименти показали, що ефективність класифікації на експериментальних піскових насадках підвищилася на 2,62% у другій стадії класифікації й на 2,7% у третій стадії класифікації в порівнянні з пісковими насадками серійного виробництва. 4. Встановлено, що при однаковій якості концентрату вихід його підвищився на 0,36% із застосуванням експериментальних піскових насадок у порівнянні з серійними. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
