Штамп напруженої конструкції

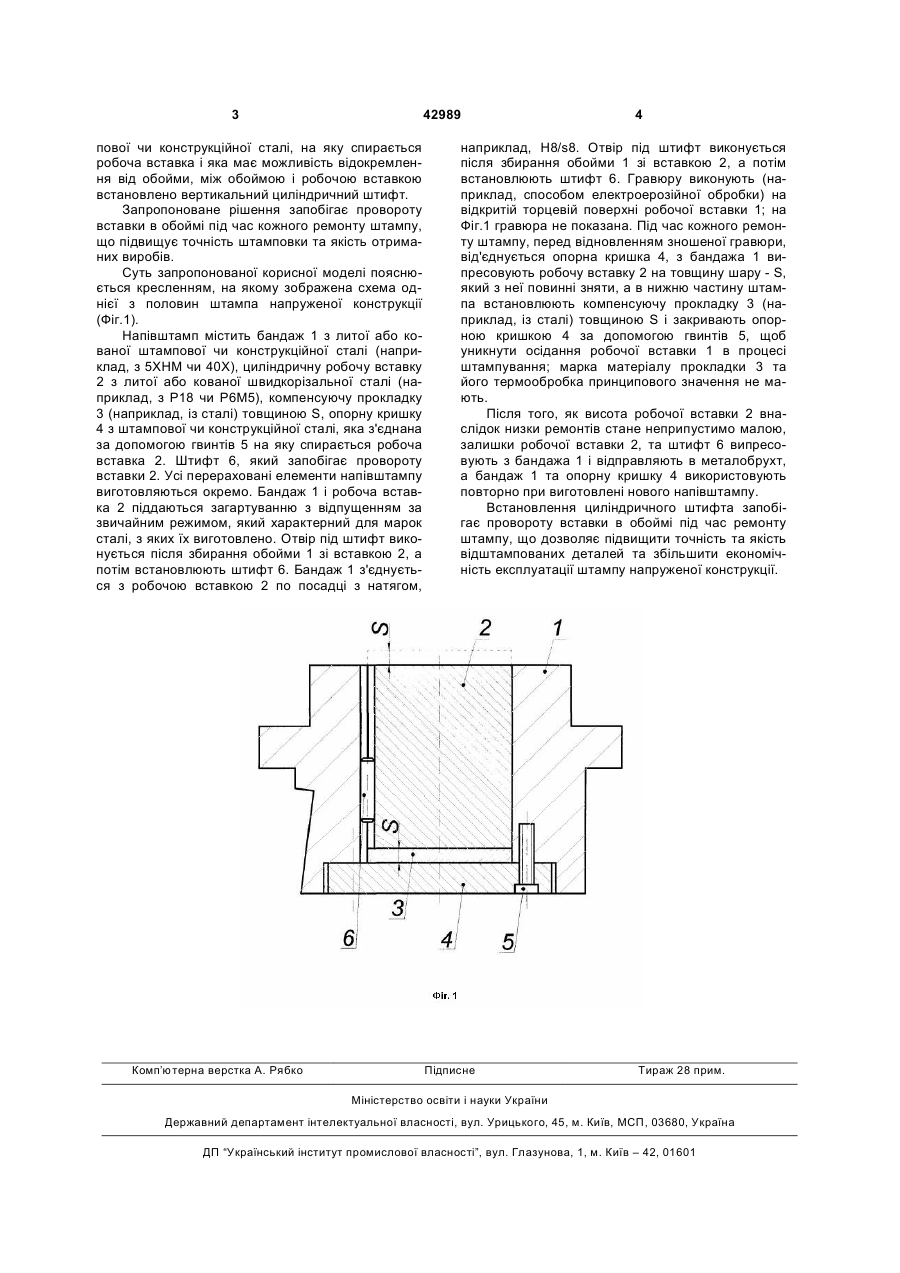

Штамп напруженої конструкції, кожна з половин якого містить робочу вставку із швидкорізальної сталі і цільну обойму з штампової чи конструкційної сталі, котра охоплює робочу вставку з натягом, який дозволяє її випресовування і має наскрізний отвір, що закривається опорною кришкою з штампової чи конструкційної сталі, на яку спирається робоча вставка і яка має можливість відокремлення від обойми, який відрізняється тим, що між обоймою і робочою вставкою встановлено вертикальний циліндричний штифт. (19) (21) u200902512 (22) 20.03.2009 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ХОЛОДНЯК ЮРІЙ СЕРГІЙОВИЧ, ПОДЛЄСНИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, РОМЕНСЬКИЙ ЄВГЕН ЮРІЙОВИЧ, КОЧЄРОВ ГЕННАДІЙ АНАТОЛІЙОВИЧ, ЦИМБАЛІСТ ВАДИМ ВАЛЕНТИНОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 42989 пової чи конструкційної сталі, на яку спирається робоча вставка і яка має можливість відокремлення від обойми, між обоймою і робочою вставкою встановлено вертикальний циліндричний штифт. Запропоноване рішення запобігає провороту вставки в обоймі під час кожного ремонту штампу, що підвищує точність штамповки та якість отриманих виробів. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема однієї з половин штампа напруженої конструкції (Фіг.1). Напівштамп містить бандаж 1 з литої або кованої штампової чи конструкційної сталі (наприклад, з 5ХНМ чи 40Х), циліндричну робочу вставку 2 з литої або кованої швидкорізальної сталі (наприклад, з Р18 чи Р6М5), компенсуючу прокладку 3 (наприклад, із сталі) товщиною S, опорну кришку 4 з штампової чи конструкційної сталі, яка з'єднана за допомогою гвинтів 5 на яку спирається робоча вставка 2. Штифт 6, який запобігає провороту вставки 2. Усі перераховані елементи напівштампу виготовляються окремо. Бандаж 1 і робоча вставка 2 піддаються загартуванню з відпущенням за звичайним режимом, який характерний для марок сталі, з яких їх виготовлено. Отвір під штифт виконується після збирання обойми 1 зі вставкою 2, а потім встановлюють штифт 6. Бандаж 1 з'єднується з робочою вставкою 2 по посадці з натягом, Комп’ютерна верстка А. Рябко 4 наприклад, H8/s8. Отвір під штифт виконується після збирання обойми 1 зі вставкою 2, а потім встановлюють штифт 6. Гравюру виконують (наприклад, способом електроерозійної обробки) на відкритій торцевій поверхні робочої вставки 1; на Фіг.1 гравюра не показана. Під час кожного ремонту штампу, перед відновленням зношеної гравюри, від'єднується опорна кришка 4, з бандажа 1 випресовують робочу вставку 2 на товщину шару - S, який з неї повинні зняти, а в нижню частину штампа встановлюють компенсуючу прокладку 3 (наприклад, із сталі) товщиною S і закривають опорною кришкою 4 за допомогою гвинтів 5, щоб уникнути осідання робочої вставки 1 в процесі штампування; марка матеріалу прокладки 3 та його термообробка принципового значення не мають. Після того, як висота робочої вставки 2 внаслідок низки ремонтів стане неприпустимо малою, залишки робочої вставки 2, та штифт 6 випресовують з бандажа 1 і відправляють в металобрухт, а бандаж 1 та опорну кришку 4 використовують повторно при виготовлені нового напівштампу. Встановлення циліндричного штифта запобігає провороту вставки в обоймі під час ремонту штампу, що дозволяє підвищити точність та якість відштампованих деталей та збільшити економічність експлуатації штампу напруженої конструкції. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
