Спосіб одержання індивідуальних ортопедичних устілок

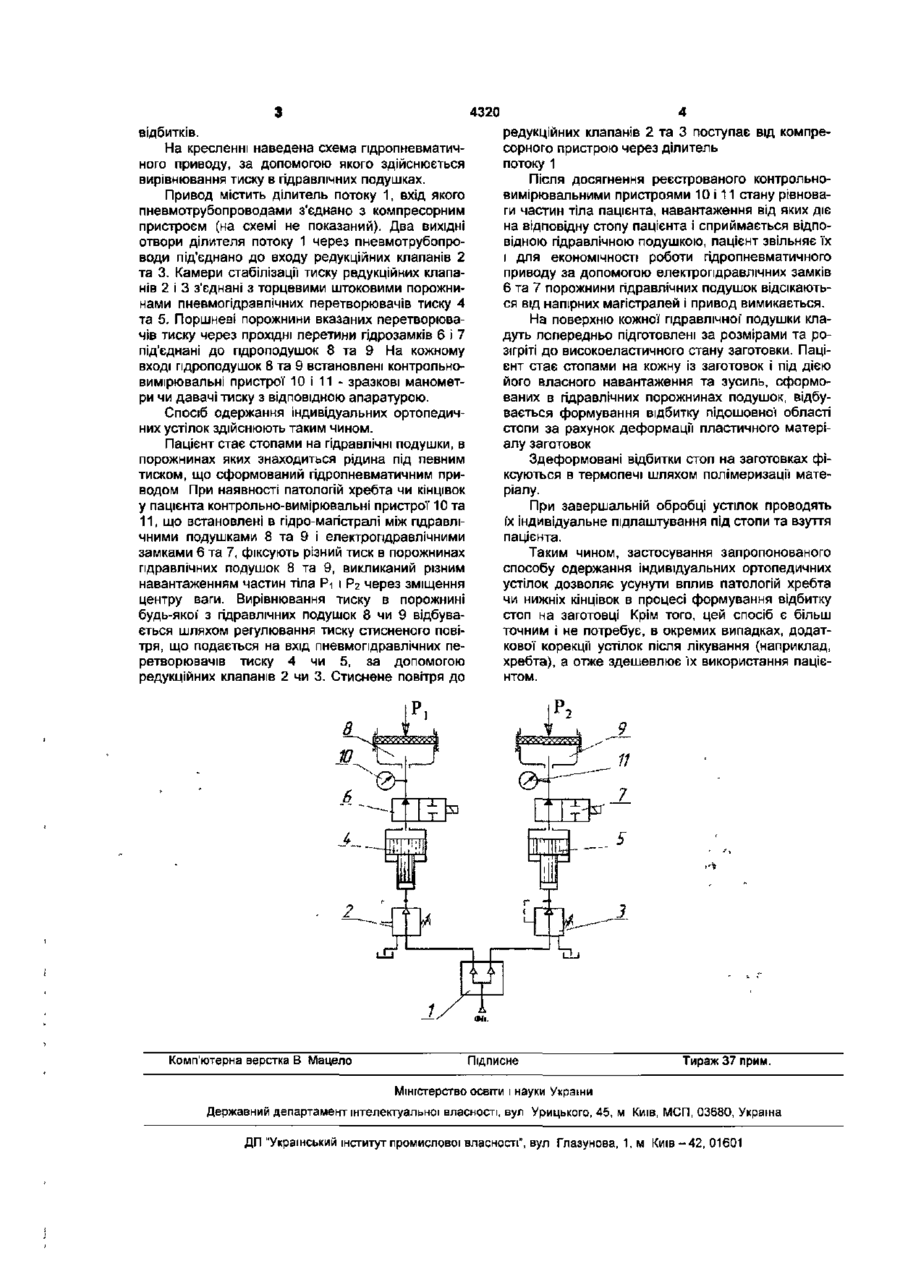

УКРАЇНА (19) UA (11)4320 d» U a (51)7А61В5/107 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) СПОСІБ ОДЕРЖАННЯ ІНДИВІДУАЛЬНИХ ОРТОПЕДИЧНИХ УСТІЛОК 1 (21)20040402972 -• (22)21.04.2004 *• . (24)17.01.2005 (46) 17.01.2005, Бюл. № 1, 2005 р. (72) Жуковський Сергій Юрійович, Поліщук Леонід Клавдійович (73) Жуковський Сергій Юрійович, Поліщук Леонід Клавдійович (57) Спосіб одержання індивідуальних ортопедичних устілок, який полягає у формуванні відбитка підошовної ділянки стопи з використанням гідравлічної подушки, на яку накладають розігрітий термопластичний матеріал, що навантажують масою пацієнта, підвищують тиск в гідроподушках і проводять формування відбитка стопи, який відрізняється тим, що формування відбитків стоп здійснюють в стані рівноваги пацієнта відносно хребта, для чого спочатку вирівнюють тиск в порожнинах гідравлічних подушок шляхом регулювання редукційними клапанами тиску стисненого повітря і реєструють це вирівнювання контрольновимірювальними пристроями, після чого фіксують вирівнювання тиску за допомогою відсікання напірних гідро магістралей електрогідравлічними замками і здійснюють процес формування відбитків. Корисна модель відноситься до медицини і може бути використана в ортопедії при виготовлені ортопедичних устілок для корекції деформованих стоп. Відомий спосіб отримання відбитка сліду стопи по ас. СРСР №316442, МПК А61В5/10, згідно якого змащену вазеліном (окрім хворобливих місць, відмічених барвником) стопу під навантаженням ставлять на еластичну деформовану подушку, заповнену рідиною, поверх якої покладені прогіпсовані та відмочені у воді бинти і здійснюють активну корекцію відбитка стопи пацієнта. Недоліком вказаного способу є те, що трудомісткі технологічні операції по формуванню відбитка стопи не забезпечують точність відтиску, який враховував би патологічні зміни хребта та нижніх центру ваги внаслідок викривлення хребта, різних довжин нижніх кінцівок у пацієнта. Це спричиняє неточність формування відбитка В основу корисної моделі поставлена задача створення способу одержання індивідуальних ортопедичних устілок, в якому за рахунок використання гідропневматичного приводу, що містить ділитель потоку, редукційні пневмоклапани, пневмопдравлічні перетворювачі тиску, гідрозамки та контрольно-вимірювальні пристрої, досягається можливість врахування патологічних змін хребта чи нижніх кінцівок, що приводить до підвищення точності формування і виготовлення устілок. Поставлена задача досягається тим, що у способі одержання індивідуальних ортопедичних устілок, який полягає у формовці відбитку підошовної області стопи з використанням гідравлічної подушки, на яку накладають розігрітий термопластичний матеріал, що навантажують масою пацієнта, підвищують тиск в гідроподушках і проводять формовку відбитка стопи, формування відбитків стоп здійснюють в стані рівноваги пацієнта відносно хребта, для чого, спочатку вирівнюють тиск в порожнинах гідравлічних подушок шляхом регулювання редукційними клапанами тиску стисненого повітря і реєструють це вирівнювання контрольно-вимірювальними пристроями, після чого фіксують вирівнювання тиску за допомогою відсікання напірних гідромагістралей електрогідравлічними замками і здійснюють процес формування КІНЦІВОК. Найбільш близьким до запропонованого винаходу є спосіб одержання індивідуальних ортопедичних устілок (патент України №55316, МПК А61В5/107), що полягає у формовці видбитка підошовної області стопи з використанням гідравлічної подушки, на яку викладають розігрітий термопластичний матеріал, що навантажують масою пацієнта, при цьому в гідравлічній подушці підвищують тиск і проводять формовку скорегованого відбитка стопи. Недоліком наведеного способу є те, що під час формування відбитку не враховується різний тиск стопи на заготовки, викликаний зміщенням CM го 4320 відбитків. На кресленні наведена схема гідропневматичного приводу, за допомогою якого здійснюється вирівнювання тиску в гідравлічних подушках. Привод містить ділитель потоку 1, вхід якого пневмотрубопроводами з'єднано з компресорним пристроєм (на схемі не показаний). Два вихідні отвори ділителя потоку 1 через пневмотрубопроводи під'єднано до входу редукційних клапанів 2 та 3. Камери стабілізації тиску редукційних клапанів 2 і З з'єднані з торцевими штоковими порожнинами пневмогідравлічних перетворювачів тиску 4 та 5. Поршневі порожнини вказаних перетворювачів тиску через прохідні перетини гідрозамків 6 і 7 під'єднані до гід роп оду шок 8 та 9 На кожному вході пдроподушок 8 та 9 встановлені контрольновимірювальні пристрої 10 і 11 - зразкові манометри чи давачі тиску з відповідною апаратурою. Спосіб одержання індивідуальних ортопедичних устілок здійснюють таким чином. Пацієнт стає стопами на гідравлічні подушки, в порожнинах яких знаходиться рідина під певним тиском, що сформований гідропневматичним приводом При наявності патологій хребта чи кінцівок у пацієнта контрольно-вимірювальні пристрої 10 та 11, що встановлені в гідро-магістралі між гідравлічними подушками 8 та 9 і електрогідравлічними замками 6 та 7, фіксують різний тиск в порожнинах гідравлічних подушок 8 та 9, викликаний різним навантаженням частин тіла Рі і Рг через зміщення центру ваги. Вирівнювання тиску в порожнині будь-якої' з гідравлічних подушок 8 чи 9 відбувається шляхом регулювання тиску стисненого повітря, що подається на вхід пневмогідравлічних перетворювачів тиску 4 чи 5, за допомогою редукційних клапанів 2 чи 3. Стиснене повітря до Комп'ютерна верстка В Мацело редукційних клапанів 2 та 3 поступає від компресорного пристрою через ділитель потоку 1 Після досягнення реєстрованого контрольновимірювальними пристроями 10 і 11 стану рівноваги частин тіла пацієнта, навантаження від яких діє на відповідну стопу пацієнта і сприймається відповідною гідравлічною подушкою, пацієнт звільняє їх і для економічності роботи гідропневматичного приводу за допомогою електрогідравлічних замків 6 та 7 порожнини гідравлічних подушок відсікаються від напірних магістралей і привод вимикається. На поверхню кожної гідравлічної подушки кладуть попередньо підготовлені за розмірами та розігріті до високоеластичного стану заготовки. Пацієнт стає стопами на кожну із заготовок і під дією його власного навантаження та зусиль, сформованих в гідравлічних порожнинах подушок, відбувається формування відбитку підошовної області стопи за рахунок деформації пластичного матеріалу заготовок Здеформовані відбитки стоп на заготовках фіксуються в термопечі шляхом полімеризації матеріалу. При завершальній обробці устілок проводять їх індивідуальне підлаштування під стопи та взуття пацієнта. Таким чином, застосування запропонованого способу одержання індивідуальних ортопедичних устілок дозволяє усунути вплив патологій хребта чи нижніх кінцівок в процесі формування відбитку стоп на заготовці Крім того, цей спосіб є більш точним І не потребує, в окремих випадках, додаткової корекції устілок після лікування (наприклад, хребта), а отже здешевлює їх використання пацієнтом. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
