Світлодалекомір
Номер патенту: 43209
Опубліковано: 15.11.2001
Автори: Федун Олексій Вікторович, Білинський Йосип Йосипович
Формула / Реферат
Світлодалекомір, що містить джерело випромінювання та приймач, який відрізняється тим, що в нього введені напівпрозоре дзеркало та повністю непрозоре дзеркало, які утворюють оптичну систему, вхід якої оптично зв'язаний з джерелом випромінювання, а опорний i вимірювальний канали з'єднані з приймачем, компаратор, вхід якого з'єднаний з виходом приймача, лічильник імпульсів, вхід якого з'єднаний з виходом компаратора, лінія затримки, вхід якої з'єднаийй з виходом компаратора, а вихід з'єднано з входом джерела випромінювання.
Текст

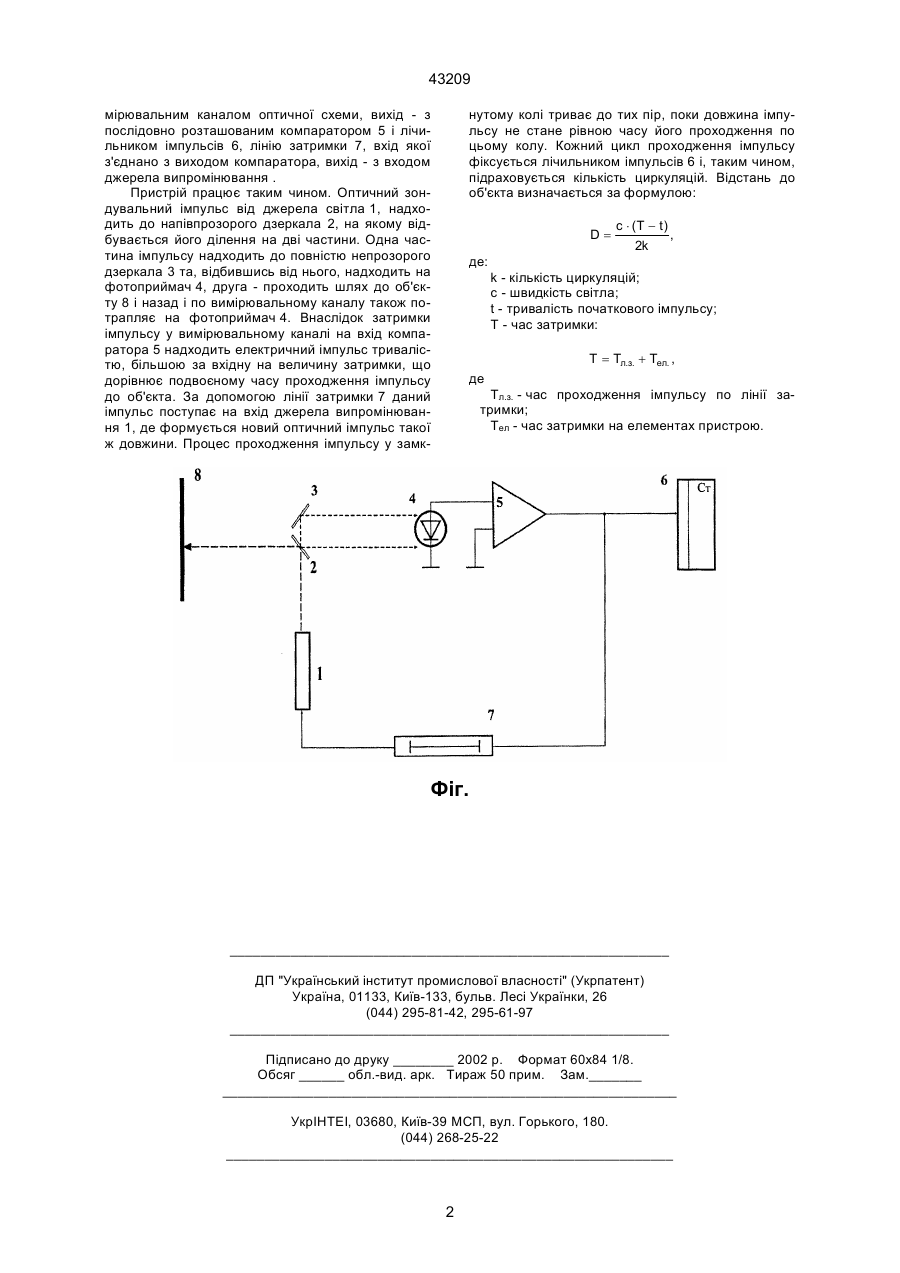

Світлодалекомір, що містить джерело випромінювання та приймач, який відрізняється тим, 43209 мірювальним каналом оптичної схеми, вихід - з послідовно розташованим компаратором 5 і лічильником імпульсів 6, лінію затримки 7, вхід якої з'єднано з виходом компаратора, вихід - з входом джерела випромінювання . Пристрій працює таким чином. Оптичний зондувальний імпульс від джерела світла 1, надходить до напівпрозорого дзеркала 2, на якому відбувається його ділення на дві частини. Одна частина імпульсу надходить до повністю непрозорого дзеркала 3 та, відбившись від нього, надходить на фотоприймач 4, друга - проходить шлях до об'єкту 8 і назад і по вимірювальному каналу також потрапляє на фотоприймач 4. Внаслідок затримки імпульсу у вимірювальному каналі на вхід компаратора 5 надходить електричний імпульс тривалістю, більшою за вхідну на величину затримки, що дорівнює подвоєному часу проходження імпульсу до об'єкта. За допомогою лінії затримки 7 даний імпульс поступає на вхід джерела випромінювання 1, де формується новий оптичний імпульс такої ж довжини. Процес проходження імпульсу у замк нутому колі триває до тих пір, поки довжина імпульсу не стане рівною часу його проходження по цьому колу. Кожний цикл проходження імпульсу фіксується лічильником імпульсів 6 і, таким чином, підраховується кількість циркуляцій. Відстань до об'єкта визначається за формулою: D= c × (T - t ) , 2k де: k - кількість циркуляцій; с - швидкість світла; t - тривалість початкового імпульсу; Т - час затримки: T = Tл.з. + Tел. , де Тл.з. - час проходження імпульсу по лінії затримки; Tел - час затримки на елементах пристрою. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюLight range finder
Автори англійськоюBilynsky Yosyp Yosypovych, Fedun Oleksii Viktorovych
Назва патенту російськоюСветодальномер
Автори російськоюБилинский Иосиф Иосифович, Федун Алексей Викторович
МПК / Мітки
МПК: G01C 3/00
Мітки: світлодалекомір
