Пристрій для зупинки двигуна внутрішнього згоряння мобільної машини
Номер патенту: 43315
Опубліковано: 10.08.2009
Формула / Реферат
Пристрій для зупинки двигуна внутрішнього згоряння мобільної машини, який містить повітряну заслінку, встановлену у впускному трубопроводі двигуна на осі з важелем, пневмоциліндр з штоком, приєднаним до важеля, повітря до якого надходить від пневмосистеми мобільної машини через датчик-розподільник, з'єднаний з пневмосистемою, пневмоциліндром і вакуумним трубопроводом впускного трубопроводу, а сам датчик-розподільник має підпружинену діафрагму зі штоком, на якому закріплені атмосферний і повітряний клапани, який відрізняється тим, що стиснене повітря може подаватися до пневмоциліндра також через кнопковий пневматичний кран, з'єднаний з пневмосистемою мобільної машини, і перепускний клапан, з'єднаний з кнопковим пневматичним краном, пневмоциліндром і датчиком-розподільником.
Текст

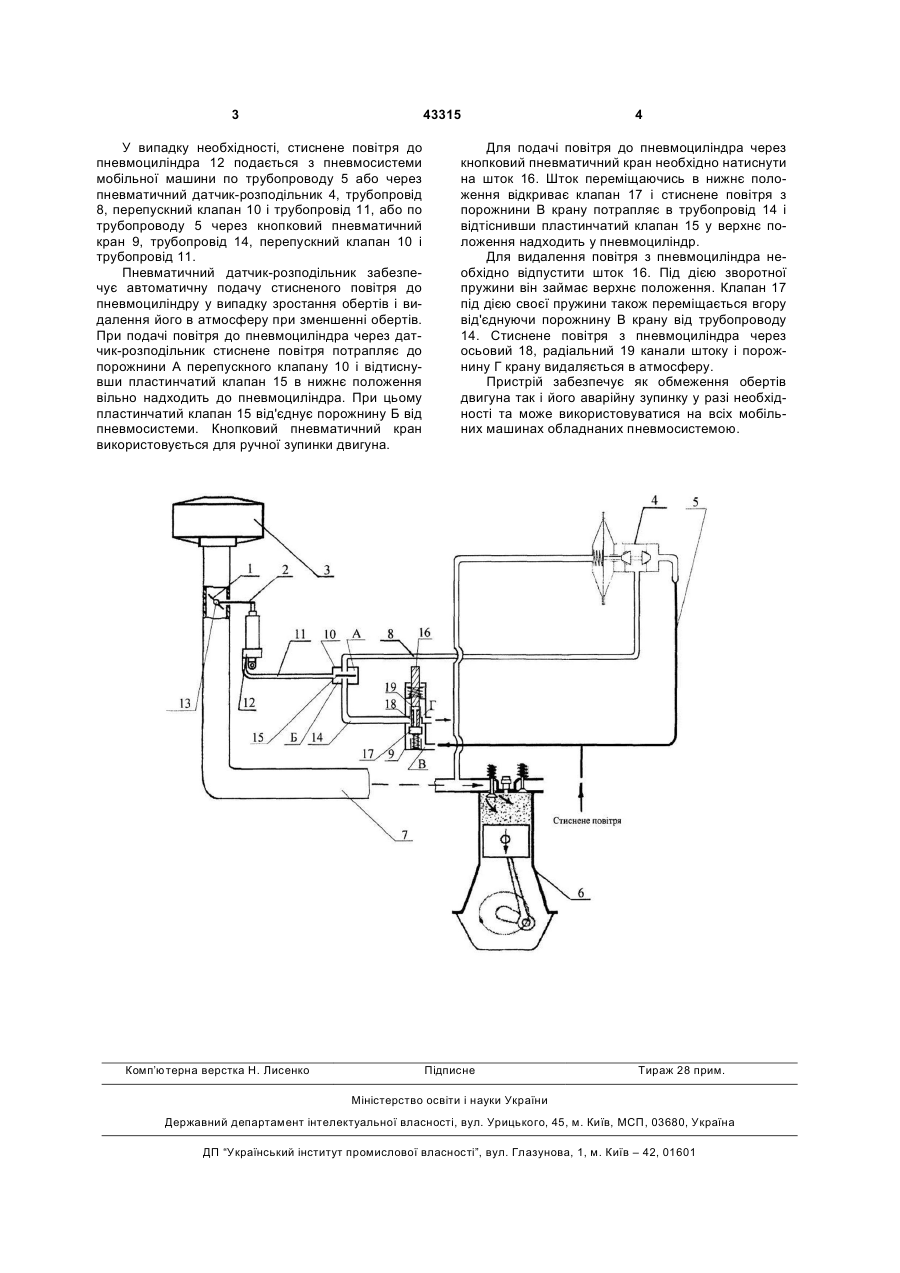

Пристрій для зупинки двигуна внутрішнього згоряння мобільної машини, який містить повітряну заслінку, встановлену у впускному трубопроводі двигуна на осі з важелем, пневмоциліндр з штоком, приєднаним до важеля, повітря до якого над 3 43315 У випадку необхідності, стиснене повітря до пневмоциліндра 12 подається з пневмосистеми мобільної машини по трубопроводу 5 або через пневматичний датчик-розподільник 4, трубопровід 8, перепускний клапан 10 і трубопровід 11, або по трубопроводу 5 через кнопковий пневматичний кран 9, трубопровід 14, перепускний клапан 10 і трубопровід 11. Пневматичний датчик-розподільник забезпечує автоматичну подачу стисненого повітря до пневмоциліндру у випадку зростання обертів і видалення його в атмосферу при зменшенні обертів. При подачі повітря до пневмоциліндра через датчик-розподільник стиснене повітря потрапляє до порожнини А перепускного клапану 10 і відтиснувши пластинчатий клапан 15 в нижнє положення вільно надходить до пневмоциліндра. При цьому пластинчатий клапан 15 від'єднує порожнину Б від пневмосистеми. Кнопковий пневматичний кран використовується для ручної зупинки двигуна. Комп’ютерна верстка Н. Лиcенко 4 Для подачі повітря до пневмоциліндра через кнопковий пневматичний кран необхідно натиснути на шток 16. Шток переміщаючись в нижнє положення відкриває клапан 17 і стиснене повітря з порожнини В крану потрапляє в трубопровід 14 і відтіснивши пластинчатий клапан 15 у верхнє положення надходить у пневмоциліндр. Для видалення повітря з пневмоциліндра необхідно відпустити шток 16. Під дією зворотної пружини він займає верхнє положення. Клапан 17 під дією своєї пружини також переміщається вгору від'єднуючи порожнину В крану від трубопроводу 14. Стиснене повітря з пневмоциліндра через осьовий 18, радіальний 19 канали штоку і порожнину Г крану видаляється в атмосферу. Пристрій забезпечує як обмеження обертів двигуна так і його аварійну зупинку у разі необхідності та може використовуватися на всіх мобільних машинах обладнаних пневмосистемою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for stoppage of combustion engine of mobile machine
Автори англійськоюTopchii Serhii Ivanovych, Mormil Anatolii Ivanovych
Назва патенту російськоюУстройство для остановки двигателя внутреннего сгорания мобильной машины
Автори російськоюТопчий Сергей Иванович, Мормиль Анатолий Иванович
МПК / Мітки
МПК: F02B 29/00
Мітки: мобільної, згоряння, внутрішнього, зупинки, двигуна, машини, пристрій
