Пристрій для підігріву двигуна внутрішнього згоряння
Номер патенту: 42948
Опубліковано: 16.06.2003
Автори: Найдьонов Володимир Вікторович, Мальцев Павло Васильович
Формула / Реферат
Пристрій для підігріву двигуна внутрішнього згоряння зі штатним приводом циркуляції теплоносія, що містить підключений до тракту охолодження тепловий акумулятор, додатковий привід циркуляції теплоносія з блоком управління і гідравлічний розподільник, включений в тракті паралельно додатковому приводу і тепловому акумулятору, який відрізняється тим, що гідравлічний розподільник виконаний у вигляді двох розташованих зустрічно зворотних клапанів з пружинами, один з яких підключено до виходу із двигуна внутрішнього згоряння, а другий - до виходу із теплового акумулятора, при цьому жорсткість пружини другого клапана більша, ніж жорсткість пружини першого клапана, на величину, еквівалентну різниці тисків на ці клапани, для можливості його спрацювання.
Текст

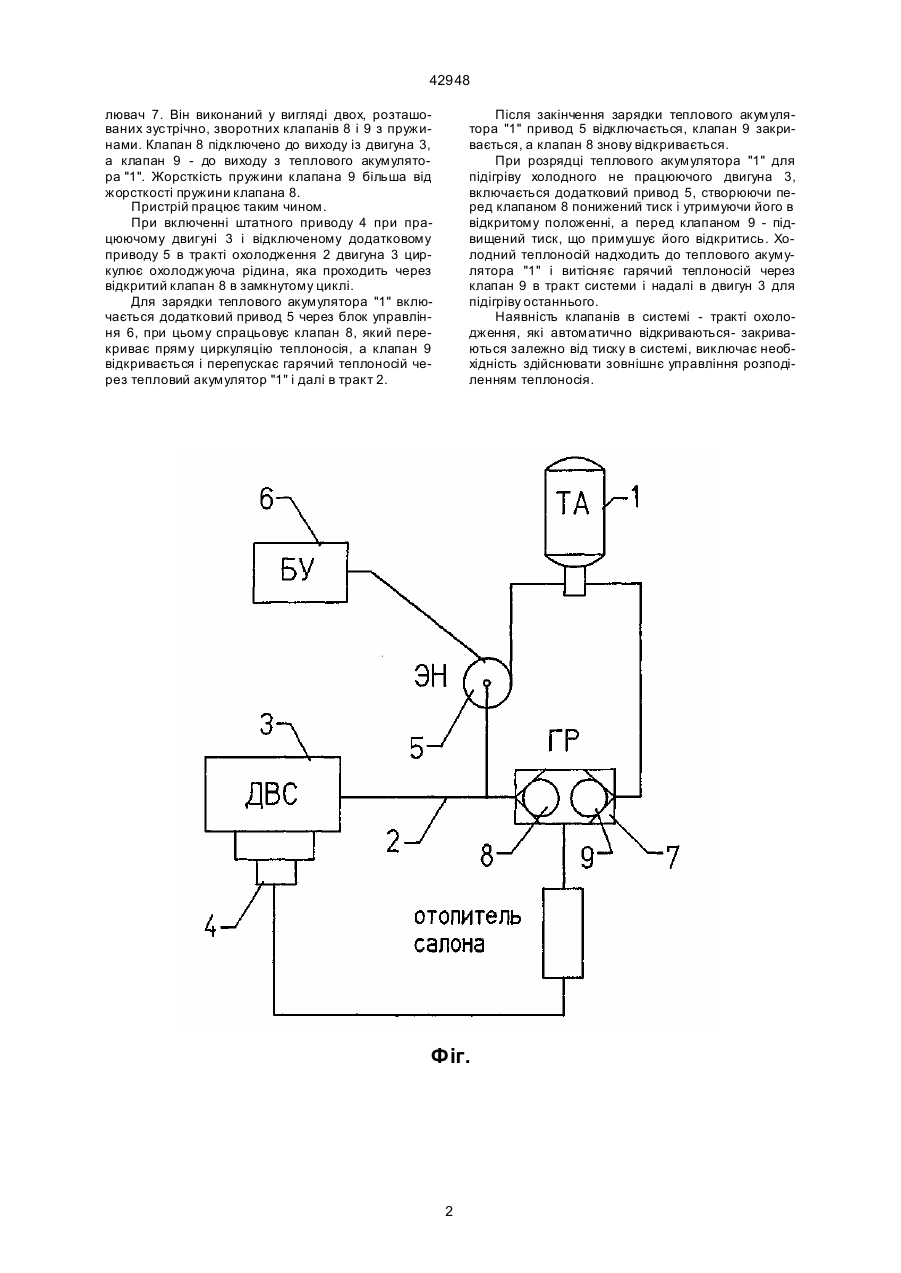

Пристрій для підігріву дви гуна внутрішнього згоряння зі штатним приводом циркуляції теплоносія, що вміщує підключений до тракту охолодження тепловий акумулятор, додатковий привід 42948 лювач 7. Він виконаний у вигляді двох, розташованих зустрічно, зворотних клапанів 8 і 9 з пружинами. Клапан 8 підключено до виходу із двигуна 3, а клапан 9 - до виходу з теплового акумулятора "1". Жорсткість пружини клапана 9 більша від жорсткості пружини клапана 8. Пристрій працює таким чином. При включенні штатного приводу 4 при працюючому двигуні 3 і відключеному додатковому приводу 5 в тракті охолодження 2 двигуна 3 циркулює охолоджуюча рідина, яка проходить через відкритий клапан 8 в замкнутому циклі. Для зарядки теплового акумулятора "1" включається додатковий привод 5 через блок управління 6, при цьому спрацьовує клапан 8, який перекриває пряму циркуляцію теплоносія, а клапан 9 відкривається і перепускає гарячий теплоносій через тепловий акумулятор "1" і далі в тракт 2. Після закінчення зарядки теплового акумулятора "1" привод 5 відключається, клапан 9 закривається, а клапан 8 знову відкривається. При розрядці теплового акумулятора "1" для підігріву холодного не працюючого двигуна 3, включається додатковий привод 5, створюючи перед клапаном 8 понижений тиск і утримуючи його в відкритому положенні, а перед клапаном 9 - підвищений тиск, що примушує його відкритись. Холодний теплоносій надходить до теплового акумулятора "1" і витісняє гарячий теплоносій через клапан 9 в тракт системи і надалі в двигун 3 для підігріву останнього. Наявність клапанів в системі - тракті охолодження, які автоматично відкриваються- закриваються залежно від тиску в системі, виключає необхідність здійснювати зовнішнє управління розподіленням теплоносія. Фіг. 2 42948 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for heating combustion engine
Автори англійськоюMaltsev Pavlo Vasyliovych, Naidionov Volodymyr Viktorovych
Назва патенту російськоюУстройство для подогрева двигателя внутреннего сгорания
Автори російськоюМальцев Павел Васильевич, Найденов Владимир Викторович
МПК / Мітки
МПК: F02N 17/00
Мітки: пристрій, згоряння, двигуна, внутрішнього, підігріву
