Кулько-черв’ячна передача

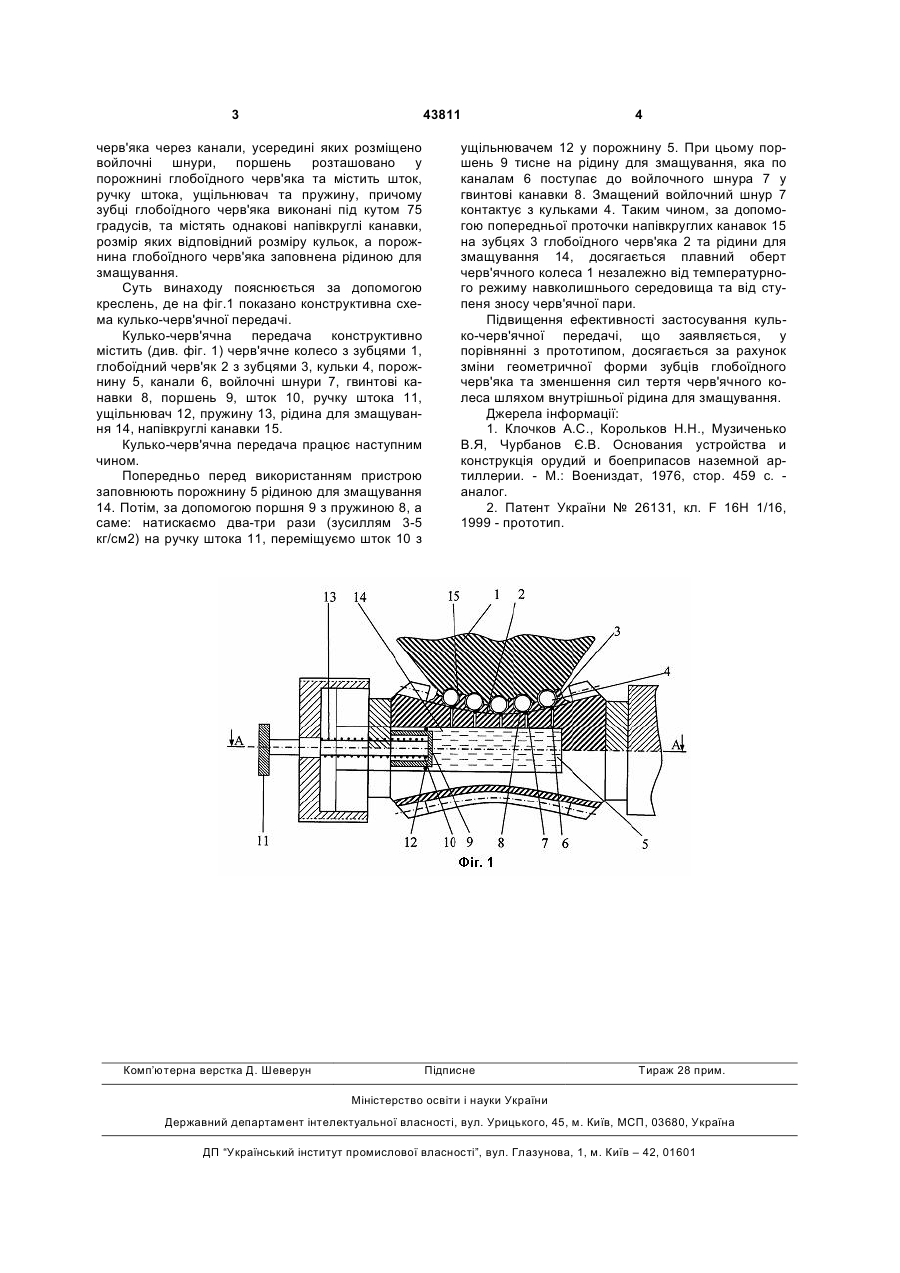

1. Кулько-черв'ячна передача, що містить глобоїдний черв'як з зубцями, черв'ячне колесо з зубцями, кульки, які розміщені на бокових поверхнях зубців глобоїдного черв'яка, при цьому глобоїдний черв'як і черв'ячне колесо містять гвинтові канавки, яка відрізняється тим, що глобоїдний черв'як додатково містить порожнину, канали, повстяні 3 43811 черв'яка через канали, усередині яких розміщено войлочні шнури, поршень розташовано у порожнині глобоїдного черв'яка та містить шток, ручку штока, ущільнювач та пружину, причому зубці глобоїдного черв'яка виконані під кутом 75 градусів, та містять однакові напівкруглі канавки, розмір яких відповідний розміру кульок, а порожнина глобоїдного черв'яка заповнена рідиною для змащування. Суть винаходу пояснюється за допомогою креслень, де на фіг.1 показано конструктивна схема кулько-черв'ячної передачі. Кулько-черв'ячна передача конструктивно містить (див. фіг. 1) черв'ячне колесо з зубцями 1, глобоїдний черв'як 2 з зубцями 3, кульки 4, порожнину 5, канали 6, войлочні шнури 7, гвинтові канавки 8, поршень 9, шток 10, ручку штока 11, ущільнювач 12, пружину 13, рідина для змащування 14, напівкруглі канавки 15. Кулько-черв'ячна передача працює наступним чином. Попередньо перед використанням пристрою заповнюють порожнину 5 рідиною для змащування 14. Потім, за допомогою поршня 9 з пружиною 8, а саме: натискаємо два-три рази (зусиллям 3-5 кг/см2) на ручку штока 11, переміщуємо шток 10 з Комп’ютерна верстка Д. Шеверун 4 ущільнювачем 12 у порожнину 5. При цьому поршень 9 тисне на рідину для змащування, яка по каналам 6 поступає до войлочного шнура 7 у гвинтові канавки 8. Змащений войлочний шнур 7 контактує з кульками 4. Таким чином, за допомогою попередньої проточки напівкруглих канавок 15 на зубцях 3 глобоїдного черв'яка 2 та рідини для змащування 14, досягається плавний оберт черв'ячного колеса 1 незалежно від температурного режиму навколишнього середовища та від ступеня зносу черв'ячної пари. Підвищення ефективності застосування кулько-черв'ячної передачі, що заявляється, у порівнянні з прототипом, досягається за рахунок зміни геометричної форми зубців глобоїдного черв'яка та зменшення сил тертя черв'ячного колеса шляхом внутрішньої рідина для змащування. Джерела інформації: 1. Клочков А.С., Корольков Н.Н., Музиченько В.Я, Чурбанов Є.В. Основания устройства и конструкція орудий и боеприпасов наземной артиллерии. - М.: Воениздат, 1976, стор. 459 с. аналог. 2. Патент України № 26131, кл. F 16Н 1/16, 1999 - прототип. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
