Спосіб виготовлення виробів з бетонної суміші

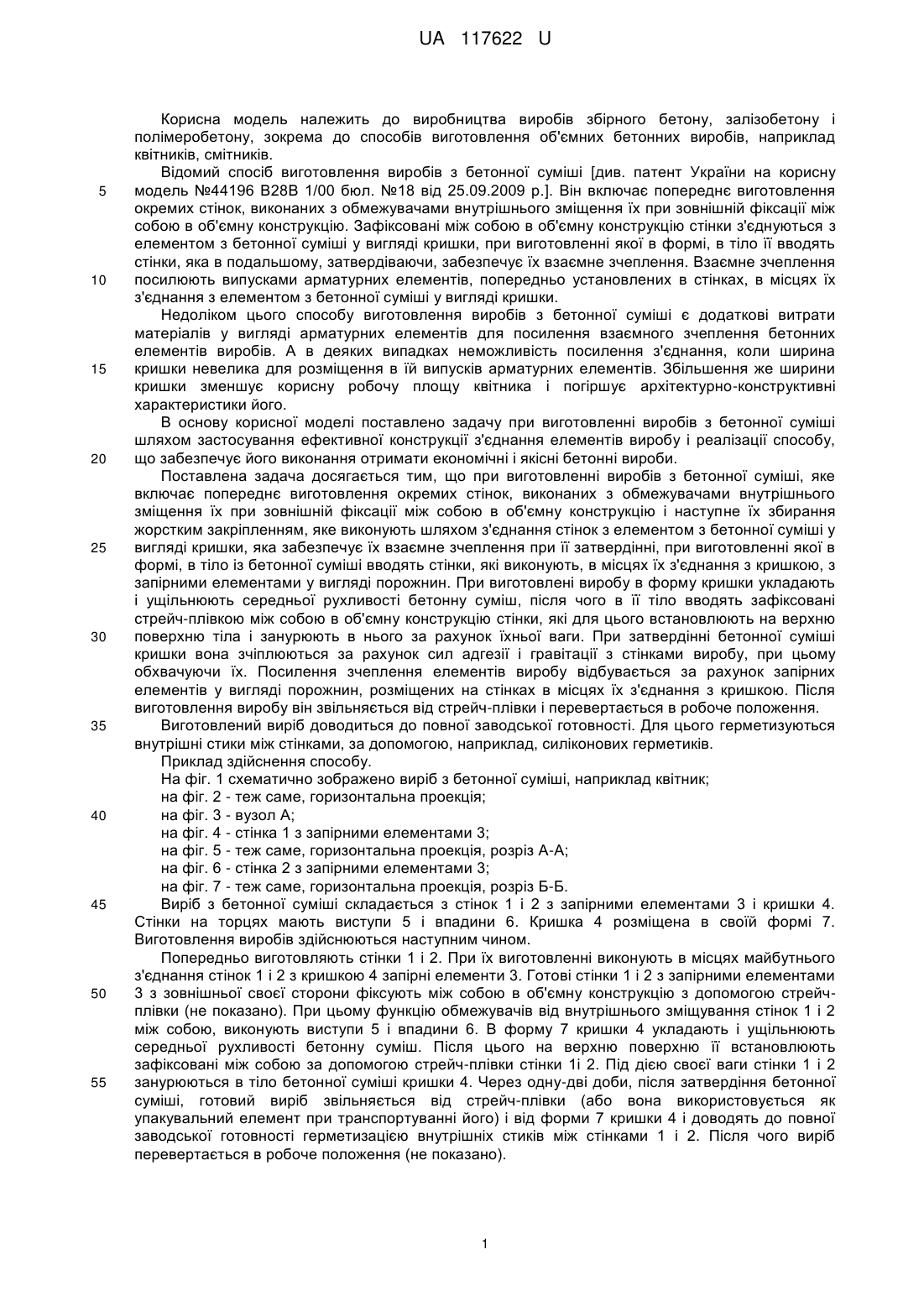

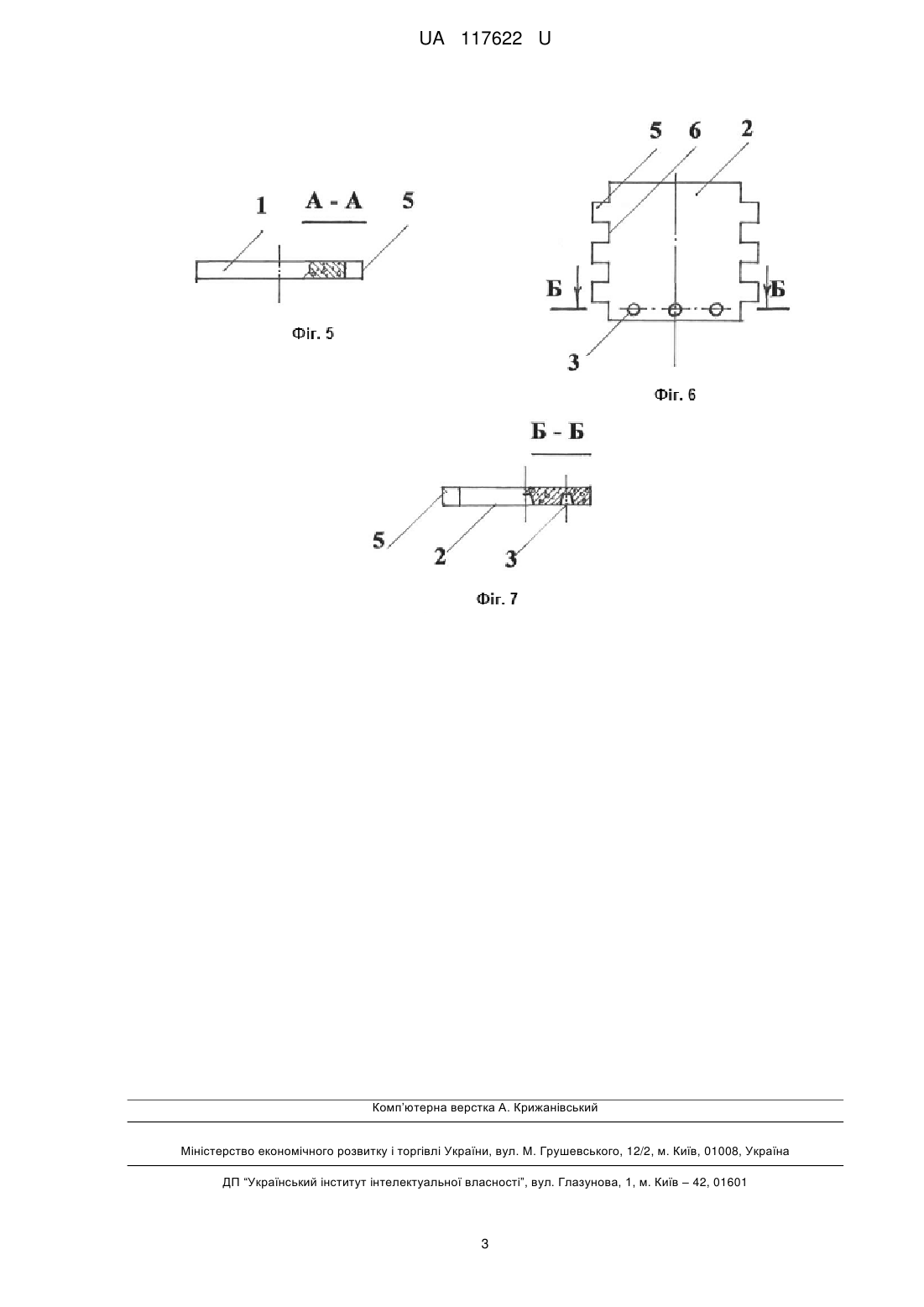

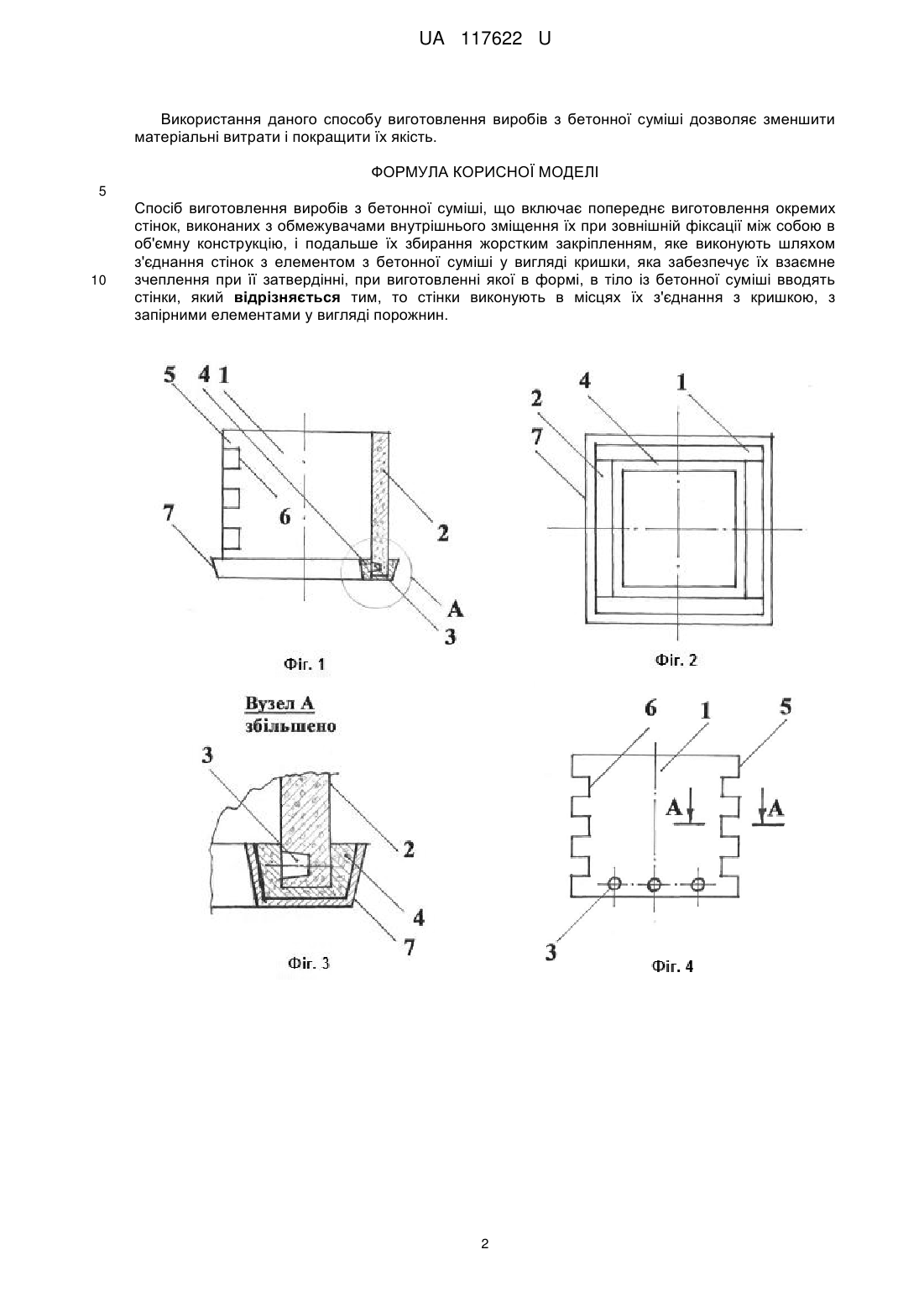

Реферат: Спосіб виготовлення виробів з бетонної суміші включає попереднє виготовлення окремих стінок, виконаних з обмежувачами внутрішнього зміщення їх при зовнішній фіксації між собою в об'ємну конструкцію, і подальше їх збирання жорстким закріпленням, яке виконують шляхом з'єднання стінок з елементом з бетонної суміші у вигляді кришки, яка забезпечує їх взаємне зчеплення при її затвердінні, при виготовленні якої в формі, в тіло із бетонної суміші вводять стінки, причому стінки виконують в місцях їх з'єднання з кришкою, з запірними елементами у вигляді порожнин. UA 117622 U (54) СПОСІБ ВИГОТОВЛЕННЯ ВИРОБІВ З БЕТОННОЇ СУМІШІ UA 117622 U UA 117622 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва виробів збірного бетону, залізобетону і полімеробетону, зокрема до способів виготовлення об'ємних бетонних виробів, наприклад квітників, смітників. Відомий спосіб виготовлення виробів з бетонної суміші [див. патент України на корисну модель №44196 В28В 1/00 бюл. №18 від 25.09.2009 р.]. Він включає попереднє виготовлення окремих стінок, виконаних з обмежувачами внутрішнього зміщення їх при зовнішній фіксації між собою в об'ємну конструкцію. Зафіксовані між собою в об'ємну конструкцію стінки з'єднуються з елементом з бетонної суміші у вигляді кришки, при виготовленні якої в формі, в тіло її вводять стінки, яка в подальшому, затвердіваючи, забезпечує їх взаємне зчеплення. Взаємне зчеплення посилюють випусками арматурних елементів, попередньо установлених в стінках, в місцях їх з'єднання з елементом з бетонної суміші у вигляді кришки. Недоліком цього способу виготовлення виробів з бетонної суміші є додаткові витрати матеріалів у вигляді арматурних елементів для посилення взаємного зчеплення бетонних елементів виробів. А в деяких випадках неможливість посилення з'єднання, коли ширина кришки невелика для розміщення в їй випусків арматурних елементів. Збільшення же ширини кришки зменшує корисну робочу площу квітника і погіршує архітектурно-конструктивні характеристики його. В основу корисної моделі поставлено задачу при виготовленні виробів з бетонної суміші шляхом застосування ефективної конструкції з'єднання елементів виробу і реалізації способу, що забезпечує його виконання отримати економічні і якісні бетонні вироби. Поставлена задача досягається тим, що при виготовленні виробів з бетонної суміші, яке включає попереднє виготовлення окремих стінок, виконаних з обмежувачами внутрішнього зміщення їх при зовнішній фіксації між собою в об'ємну конструкцію і наступне їх збирання жорстким закріпленням, яке виконують шляхом з'єднання стінок з елементом з бетонної суміші у вигляді кришки, яка забезпечує їх взаємне зчеплення при її затвердінні, при виготовленні якої в формі, в тіло із бетонної суміші вводять стінки, які виконують, в місцях їх з'єднання з кришкою, з запірними елементами у вигляді порожнин. При виготовлені виробу в форму кришки укладають і ущільнюють середньої рухливості бетонну суміш, після чого в її тіло вводять зафіксовані стрейч-плівкою між собою в об'ємну конструкцію стінки, які для цього встановлюють на верхню поверхню тіла і занурюють в нього за рахунок їхньої ваги. При затвердінні бетонної суміші кришки вона зчіплюються за рахунок сил адгезії і гравітації з стінками виробу, при цьому обхвачуючи їх. Посилення зчеплення елементів виробу відбувається за рахунок запірних елементів у вигляді порожнин, розміщених на стінках в місцях їх з'єднання з кришкою. Після виготовлення виробу він звільняється від стрейч-плівки і перевертається в робоче положення. Виготовлений виріб доводиться до повної заводської готовності. Для цього герметизуються внутрішні стики між стінками, за допомогою, наприклад, силіконових герметиків. Приклад здійснення способу. На фіг. 1 схематично зображено виріб з бетонної суміші, наприклад квітник; на фіг. 2 - теж саме, горизонтальна проекція; на фіг. 3 - вузол А; на фіг. 4 - стінка 1 з запірними елементами 3; на фіг. 5 - теж саме, горизонтальна проекція, розріз А-А; на фіг. 6 - стінка 2 з запірними елементами 3; на фіг. 7 - теж саме, горизонтальна проекція, розріз Б-Б. Виріб з бетонної суміші складається з стінок 1 і 2 з запірними елементами 3 і кришки 4. Стінки на торцях мають виступи 5 і впадини 6. Кришка 4 розміщена в своїй формі 7. Виготовлення виробів здійснюються наступним чином. Попередньо виготовляють стінки 1 і 2. При їх виготовленні виконують в місцях майбутнього з'єднання стінок 1 і 2 з кришкою 4 запірні елементи 3. Готові стінки 1 і 2 з запірними елементами 3 з зовнішньої своєї сторони фіксують між собою в об'ємну конструкцію з допомогою стрейчплівки (не показано). При цьому функцію обмежувачів від внутрішнього зміщування стінок 1 і 2 між собою, виконують виступи 5 і впадини 6. В форму 7 кришки 4 укладають і ущільнюють середньої рухливості бетонну суміш. Після цього на верхню поверхню її встановлюють зафіксовані між собою за допомогою стрейч-плівки стінки 1і 2. Під дією своєї ваги стінки 1 і 2 занурюються в тіло бетонної суміші кришки 4. Через одну-дві доби, після затвердіння бетонної суміші, готовий виріб звільняється від стрейч-плівки (або вона використовується як упакувальний елемент при транспортуванні його) і від форми 7 кришки 4 і доводять до повної заводської готовності герметизацією внутрішніх стиків між стінками 1 і 2. Після чого виріб перевертається в робоче положення (не показано). 1 UA 117622 U Використання даного способу виготовлення виробів з бетонної суміші дозволяє зменшити матеріальні витрати і покращити їх якість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб виготовлення виробів з бетонної суміші, що включає попереднє виготовлення окремих стінок, виконаних з обмежувачами внутрішнього зміщення їх при зовнішній фіксації між собою в об'ємну конструкцію, і подальше їх збирання жорстким закріпленням, яке виконують шляхом з'єднання стінок з елементом з бетонної суміші у вигляді кришки, яка забезпечує їх взаємне зчеплення при її затвердінні, при виготовленні якої в формі, в тіло із бетонної суміші вводять стінки, який відрізняється тим, то стінки виконують в місцях їх з'єднання з кришкою, з запірними елементами у вигляді порожнин. 2 UA 117622 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
