Очисник голівок коренеплодів від гички

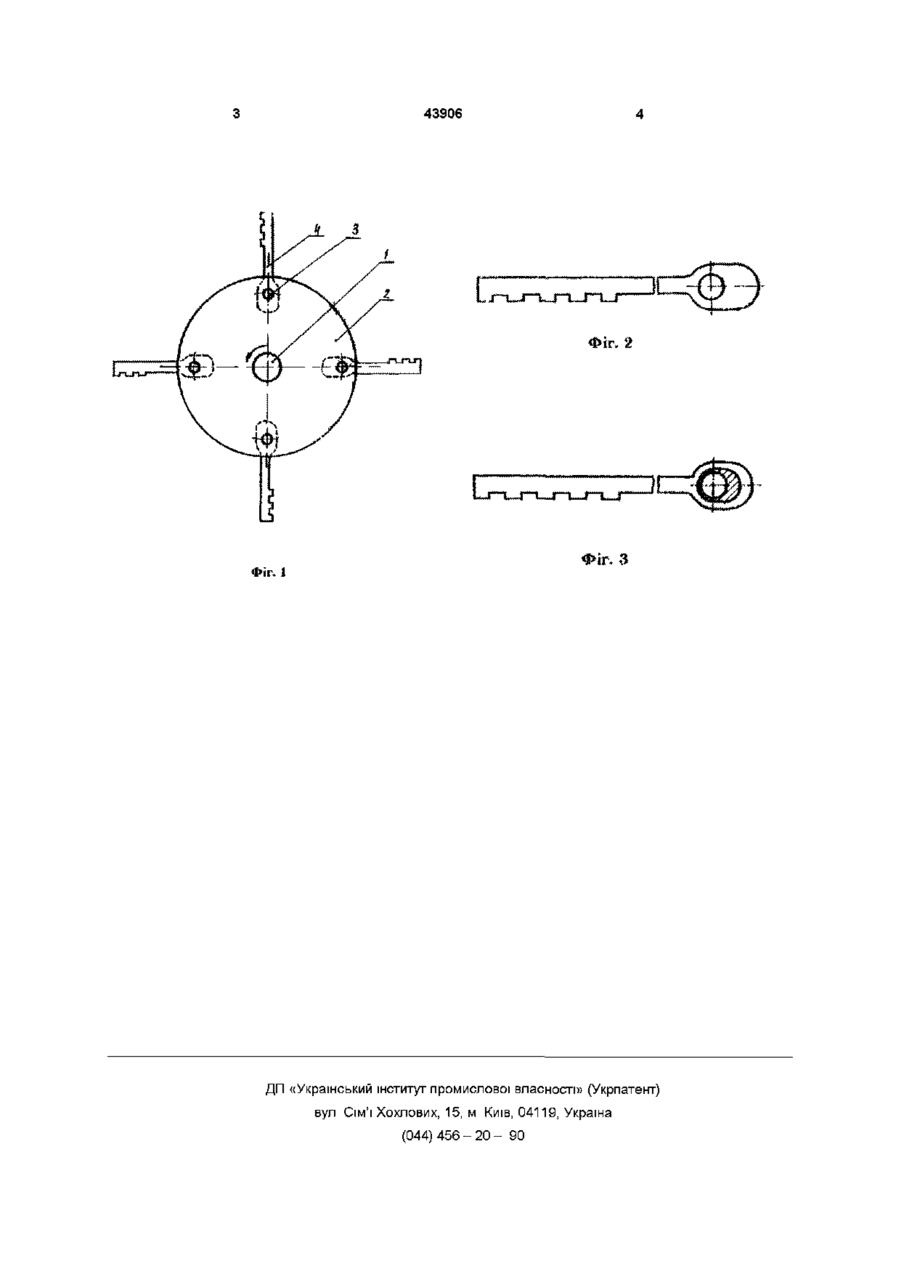

Очисник голівок коренеплодів від гички, котрий складається горизонтального вала з диском, на якому закріплені осі з вільнообертовими на них бичами, який відрізняється тим, що товщина стінки голівки (втулки) бича в напрямку повздовжньої його осі в бік протилежний робочій частині, виконана в 2 2,5 рази більшою, ніж в напрямках перпендикулярних до повздовжньої осі бича Винахід відноситься до сільськогосподарських машин, зокрема, до гичкозбиральних Для очистки голівок коренеплодів від залишок гички створено і захищено авторськими свідоцтвами велика КІЛЬКІСТЬ конструкцій очисників (ас СРСР № 550140, 511899, 1261576 та ІНШІ МКІ АО1Д 232) Одним з суттєвих недоліків всіх конструкцій очисників є мала ДОВГОВІЧНІСТЬ бичів, котра складає 0,5 1,0 робочого сезону Найбільш близьким по сукупності суттєвих ознак до заявленого рішення є конструкція очисника з бичами, котрі вільно обертаються на осях, що закріплені на кронштейнах, які приварені до труби, що обертається ( патент № 52161, ФІНЛЯНДІЯ, АО1Д 232) Недоліком цієї конструкції очисника є мала надійність бичів Багаторічні спостереження за відмовами гичкозбиральних машин, в тому числі очисників голівок коренів, показали, що бичі виходять з ладу внаслідок зношування головки бича в кінематичній парі вісь - голівка бича до небезпечного стану з послідуючим руйнуванням Винаходом ставиться завдання - підвищення надійності бичів Поставлене досягається за рахунок того, що товщина стінки голівки бича в напрямку повздовжньої ВІСІ в бік, протилежний робочій частині бича, виконана в 2 2,5 рази більшою, ніж в напрямках, перпендикулярних до повздовжньої ВІСІ бича На фіг 1 показано загальний вигляд очисника голівок коренеплодів від гички На фіг 2 зображено бич запропонованої конструкції із збільшеною товщиною стінки голівки в напрямку зношування На фіг 3 -теж на випадок застосування втулки Очисник голівок коренеплодів від гички складається з горизонтального валу 1, диска 2, осей З та бичів 4 Диск 2 жорстко закріплений на валу 1, ВІСІ 3 встановлені нерухомо на диску 2 Бичі 4 мають можливість вільно обертатися на осях Пристрій працює таким чином Вал 1 обертається від валу потужності трактора за допомогою системи передач Разом з валом обертається поєднаний з ним диск 2, на якому закріплені ВІСІ 3 і теж обертаються Одночасно обертаються і бичі 4, які з зазором насаджені на ВІСІ 3 Обертаючись, бичі входять в контакт з голівками коренеплодів і, завдяки шарнірному з'єднанню вісь 3 - бич 4, повертаючись, зчищають залишки гички з голівок коренеплодів Запропонована конструкція бича дозволить в 2 2,5 рази подовжити строк його праці О (О о о> со 43906 Фіг. 2 Фіг. З Фіг. і ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
