Важкосередовищний сепаратор

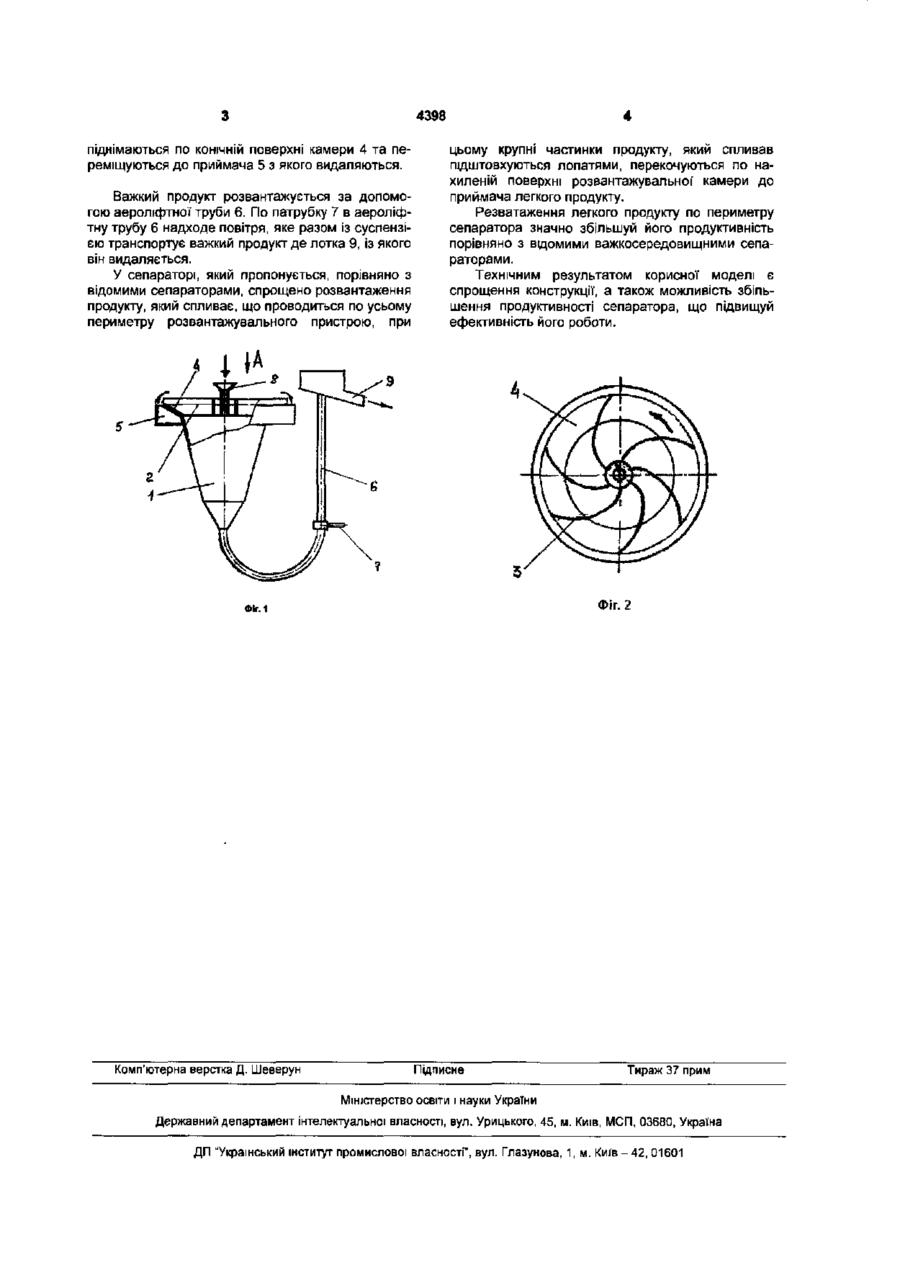

Важкосередовищний сепаратор, що містить конічну ванну розділення, розвантажувальний пристрій та коаксіально встановлену аероліфтну трубу, який відрізняється тим, що розвантажувальний пристрій виконано у вигляді горизонтальних, криволінійних обертових лопатей, які розміщено по периметру камери, виконаної у вигляді зрізаного конуса, який меншою основою примикає до ванни розділення та встановлений співвісно з нею. Корисна модель стосується збагачення корисних копалин, переважно вугілля, та може бути використана у вугільній, ХІМІЧНІЙ та інших галузях промисловості. Відомий важкосередовищний сепаратор по а.с. №589020 кл В03В5/30. Сепаратор має циліндро-конічну ванну, зовнішній та внутрішній аероліфти, приводний механізм, завантажувальні та розвантажувальні жолоби, камеру циліндро-конічної форми, в якій розміщено внутрішній аероліфт. Недоліком відомого сепаратора є складність конструкції і низька продуктивність, тому що продуктивність по продукту, який спливає залежить від ширини порогу переливу жолобу, а ця ширина відносно до діаметру сепаратора є малою величиною. Прототипом корисної моделі прийнято важкосередовищний сепаратор по ас. №509291 кл В03В5/30. Сепаратор має конус, розвантажувальний пристрій, коаксіальне встановлене аероліфт та мішалку, а також пульсатор, який з'єднано з кільцевим простором, який утворено між аероліфтом та мішалкою. Недоліком прототипу, як і аналогів, є складність конструкції і низька продуктивність по продукту, який спливає. В основу корисної" моделі поставлено задачу спрощення конструкції та підвищення продуктивності сепаратора. Поставлена задача вирішується таким чином, що в важкосередовищному сепараторі, який містить конічну ванну розділення, розвантажувальний пристрій та коаксіальне встановлену аероліфтну трубу згідно корисної моделі розвантажувальний пристрій виконано у вигляді горизонтальних криволінійних обертових лопатей, які розміщено по периметру розвантажувальної камери, виконаної у вигляді зрізаного конусу, який меншою основою примикає до ванни розділення та встановлений співвісно з нею На кресленнях зображено на Фіг.1 - загальний вигляд сепаратора, на Фіг.2 - вид у плані. Сепаратор має конічну ванну розділення 1, розвантажувальний пристрій 2 з лопатями 3, встановленими в конічній розвантажувальній камері 4, приймач 5 легкого продукту, аероліфтну трубу 6 з повітропідвщним патрубком 7, завантажувальний патрубок 6, а також лоток 9 для відводу важкого продукту. Сепаратор працює таким чином Висхідний матеріал разом із суспензією по завантажувальному патрубку 8 подається до конічної ванни розділення 1, в якій під дією гравітаційних сил розділяється на легкий {який спливає) продукт та важкий (затонутий) продукт. Легкий продукт видаляється за допомогою розвантажувального пристрою 2. При обертанні лопатей 3, які встановлено в конічній-розвантажувальній камері 4, суспензія разом із легким продуктом перемішується, при цьому частинки легкого продукту із суспензією О) со 4398 піднімаються по конічній поверхні камери 4 та переміщуються до приймача 5 з якого видаляються. Важкий продукт розвантажується за допомогою аероліфтної труби 6. По патрубку 7 в аероліфтну трубу 6 надходе повітря, яке разом із суспензією транспортує важкий продукт де лотка 9, із якого він видаляється. У сепараторі, який пропонується, порівняно з відомими сепараторами, спрощено розвантаження продукту, який спливає, що проводиться по усьому периметру розвантажувального пристрою, при цьому крупні частинки продукту, який спливав підштовхуються лопатями, перекочуються по нахиленій поверхні розвантажувальної камери до приймача легкого продукту. Резватаження легкого продукту по периметру сепаратора значно збільшуй його продуктивність порівняно з відомими важкосередовищними сепараторами. Технічним результатом корисної моделі є спрощення конструкції, а також можливість збільшення продуктивності сепаратора, що підвищуй ефективність його роботи. Фіг. 2 Фіг. 1 Комп'ютерна верстка Д. Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
