Опора бункера

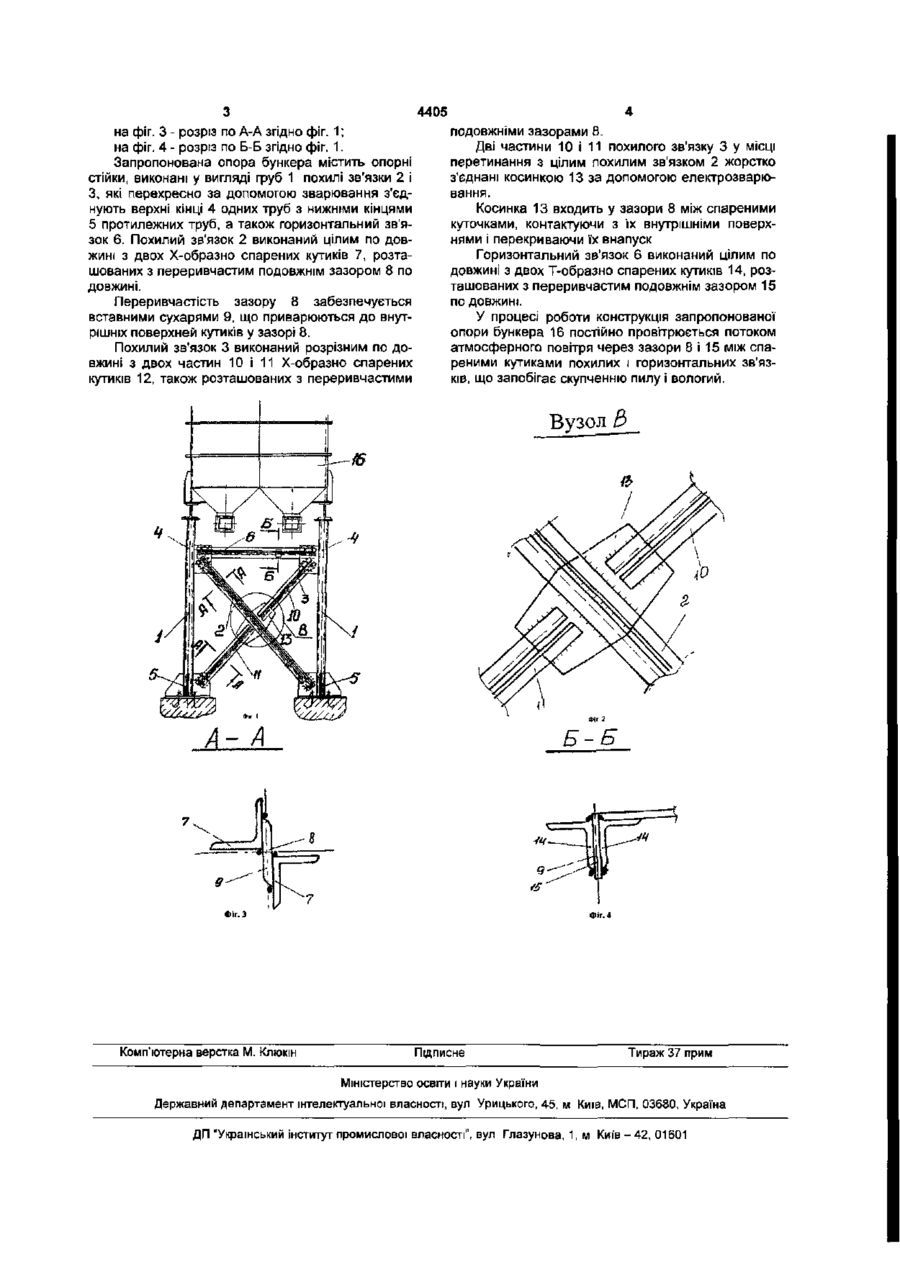

1 Опора бункера, наприклад бункера коксового дрібняку, що містить опорні стійки, з'єднані похилими зв'язками і горизонтальним зв'язком, яка відрізняється тим, що опорні стійки виконані у вигляді труб, похилі зв'язки - з Х-подібно спарених кутиків, що жорстко перехресно з'єднують верхні кінці одних труб з нижніми кінцями протилежних труб, а горизонтальний зв'язок - з Т-подібно спарених кутиків, розташованих вертикальними полицями униз, причому кутики в кожній парі розташо вані з переривчастим подовжнім зазором по довжині. 2. Опора за п.1, яка відрізняється тим, що один похилий зв'язок виконаний суцільним по довжині зі спарених кутиків, а інший - розрізним по довжині з двох частин спарених кутиків, жорстко з'єднаних косинкою в місці перетинання 3. Опора за п.2, яка відрізняється тим, що косинка виконана з можливістю перекриття внапуск як суцільних, так і розрізних по довжині похилих спарених кутиків 4. Опора за п.З, яка відрізняється тим, що товщина косинки вибрана домірною із шириною зазору між похилими спареними кутиками, причому косинка встановлена з можливістю контактування з внутрішніми поверхнями спарених кутиків. Корисна модель відноситься до пристроїв для збереження чи транспортування сипучих, наприклад, коксового дріб'язку, а саме до конструкції бункерів. Відомо дуже багато опор бункерів Як прототип вибрана опора бункера, що включає опорні стійки, з'єднані похилими зв'язками і горизонтальним зв'язком (див. опис винаходу до авторського посвідчення СРСР №68248, кл. 81 є, 135, опубл. 30.04.1947р.) Однак прототип має той основний недолік, що викликає велике запилення конструкції опори бункера оскільки через наявність суцільних металевих елементів опори на них скоплюються пил і волога. В основу корисної моделі поставлена задача зниження запилення і заволоження конструкції опори бункера шляхом забезпечення постійного провітрювання її потоком атмосферного повітря. Поставлена задача вирішується тим, що в опорі бункера, яка включає опорні стійки, з'єднані похилими зв'язками і горизонтальним зв'язком, відповідно до корисної моделі, опорні стійки виконані у вигляді труб, похилі зв'язки - з Х-образно спарених кутиків, що жорстко перехресно з'єднують верхні кінці одних труб з нижніми кінцями протилежних труб, а горизонтальний зв'язок - з Т образно спарених кутиків, розташованих вертикальними полками униз, причому кутики в кожній парі розташовані з переривчастим подовжнім зазором по довжині. При цьому один похилий зв'язок виконаний цілим по довжині зі спарених кутиків, а другий - розрізним по довжині з двох частин спарених кутиків, жорстко з'єднаних косинкою в місці перетинання. При цьому косинка виконана з можливістю перекриття внапуск як цілих по довжині, так і розрізних по довжині похилих спарених кутиків При цьому товщина косинки вибрана домірною із шириною подовжнього зазору між похилими спареними кутиками, причому косинка встановлена з можливістю контактування з внутрішніми поверхнями спарених кутиків. Така конструкція опори бункера забезпечує зменшення запилення і заволоження конструкції за рахунок вільного проходу потоку атмосферного повітря через Х-образні і Т-образні зазори між спареними кутиками Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких зображено: на фіг. 1 - опора бункера (вид попереду); на фіг 2 - вузол В згідно фіг. 1; ю о 4405 на фіг. З - розріз по А-А згідно фіг. 1; на фіг. 4 - розріз по Б-Б згідно фіг. 1. Запропонована опора бункера містить опорні стійки, виконані у вигляді груб 1 похилі зв'язки 2 і З, які перехресно за допомогою зварювання з'єднують верхні кінці 4 одних труб з нижніми кінцями 5 протилежних труб, а також горизонтальний зв'язок 6. Похилий зв'язок 2 виконаний цілим по довжині з двох Х-образно спарених кутиків 7, розташованих з переривчастим подовжнім зазором 8 по довжині. Переривчастість зазору 8 забезпечується вставними сухарями 9, що приварюються до внутрішніх поверхней кутиків у зазорі 8. Похилий зв'язок 3 виконаний розрізним по довжині з двох частин 10 і 11 Х-образно спарених кутиків 12, також розташованих з переривчастими подовжніми зазорами 8. Дві частини 10 і 11 похилого зв'язку 3 у місці перетинання з цілим похилим зв'язком 2 жорстко з'єднані косинкою 13 за допомогою електрозварювання. Косинка 13 входить у зазори 8 між спареними куточками, контактуючи з їх внутрішніми поверхнями і перекриваючи їх внапуск Горизонтальний зв'язок Є виконаний цілим по довжині з двох Т-образно спарених кутиків 14, розташованих з переривчастим подовжнім зазором 15 по довжині. У процесі роботи конструкція запропонованої опори бункера 16 постійно провітрюється потоком атмосферного повітря через зазори 8 і 15 між спареними кутиками похилих і горизонтальних зв'язків, що запобігає скупченню пилу і вологий. Вузол З Б-Б Комп'ютерна верстка М. Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
