Головоутримувач

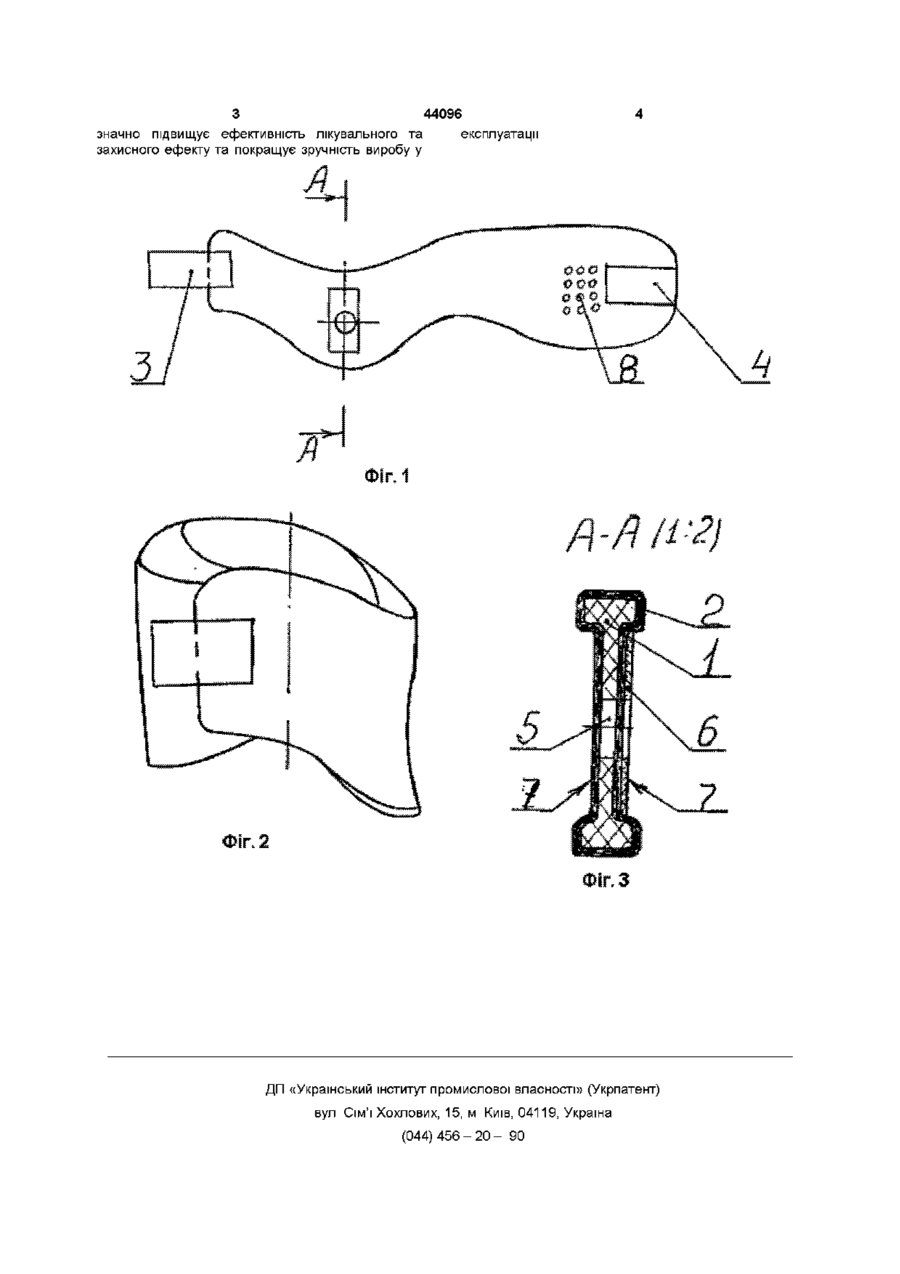

Головоугримувач, який має корпус у вигляді комірця-стійки, оболонку і з'єднувальнорегулювальний пристрій, який відрізняється тим, що шаблон корпусу при з'єднанні його у комірецьстійку відповідає формі нижньої щелепи, основі черепа та шийному відділу хребта, в передній частині він має виїмку з нероз'ємно закріпленим навколо неї ребром жорсткості, а на задній частині наскрізні отвори Винахід відноситься до ортопедичних виробів, призначених для нейтральної фіксації і легкого опору шийного відділу хребта і може бути використаний в медицині, а також, різних галузях народного господарства як профілактичний засіб, що запобігає, травматизму і захворюванням, наприклад, для спортсменів (амортизація удару під, час руху голови назад) Найбільш близьким за конструкцією до головоутримувача, що заявляється, і вибраним за прототип є головоутримувач у вигляді комірця-стійки з оболонкою і з'єднувально-регулювальним пристроєм для м'якої фіксації шийного відділу хребта (шина Шанца) (див проспект фірми УТА-МЕД) Недоліками відомого виробу є недостатня підтримка основи черепа і кутів нижньої щелепи, здавлювання горла і відсутність повітрообміну, що приводить до послаблення ефективності лікувального процесу В основу винаходу поставлено задачу удосконалення конструкції головоутримувача шляхом нижньої щелепи, основі черепа та шийному відділу хребта, в передній частині він має виїмку з нероз'ємно закріпленим навколо неї ребром жорсткості, а на задній частині - наскрізні створи Виїмка у передній частині корпусу запобігає здавлюванню горла, а наскрізні створи на задній частині забезпечують повітрообмін Основний конструкційний матеріал - еластичний полімер На фіг 1 зображений головоутримувач в розгорнутому вигляді, на фіг 2 - його загальний вигляд, на фіг 3 - розріз А - А Головоугримувач складається із корпусу І, який установлюється в оболонку 2 із бавовняної трикотажної тканини На кінцях виробу нероз'ємно закріплений з'єднувально-регулювальний пристрій З, 4, що виготовляється із текстильної застібки типу "петля-крючок" На передній частині корпусу виготовлений наскрізний отвір 5,навколо якого нероз'ємно закріплено ребро жорсткості 6, з допомогою якого утворюється виїмка 7 На задній частині виробу виготовлені наскрізні отвори 8 Пристрій працює наступним чином В залежності від розміру шиї людини текстильну застібку "петля-крючок" переміщують відносно одна одної до фіксації виробу у положенні, яке відповідає антропометричній будові основу черепа, нижнім кутам щелепи і шийному відділу хребта Таким чином, винахід дозволяє досягти антропометричної ВІДПОВІДНОСТІ у зоні підтримки кутів нижньої щелепи, зменшити напругу м'язів шиї та знизити тиск черепа на шийний ВІДДІЛ хребта, що досягнення антропометричної ВІДПОВІДНОСТІ у ЗОНІ підтримки голови і зоні підтримки кутів нижньої щелепи , зменшення напруги м'язів шиї, зниження тиску черепа на шийний ВІДДІЛ хребта та забезпечення повітрообміну, завдяки чому підвищується ефективність лікувального та захисного процесу, та покращується зручність виробу в експлуатації Поставлена задача вирішується тим, що в головоутримувачі, який має корпус у вигляді комірця-стійки, оболонку і з'єднувально-регулювальний пристрій, згідно винаходу, шаблон корпусу при з'єднанні його у комірець-стійку відповідає формі (О о З 44096 значно підвищує ефективність лікувального та експлуатації захисного ефекту та покращує зручність виробу у ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
