Пристрій для натурних випробувань плит і оболонок
Номер патенту: 44125
Опубліковано: 25.09.2009
Автори: Шмуклер Валерій Семенович, Чупринін Олександр Олексійович, Аббаси Рамін
Формула / Реферат
1. Пристрій для натурних випробувань плит і оболонок, що містить власне конструкцію, яку встановлено на опорі, який відрізняється тим, що по контуру навантаженої області конструкції шляхом установки щитів, яки містять патрубки, що підводять і відводять, створюють резервуар з водою, дном якого є сама конструкція, укрита водонепроникною плівкою.
2. Пристрій за п. 1, який відрізняється тим, що усередині резервуара розташовані водонепроникні пересувні щити, що розділяють резервуар на ізольовані осередки, заповнені водою.
Текст

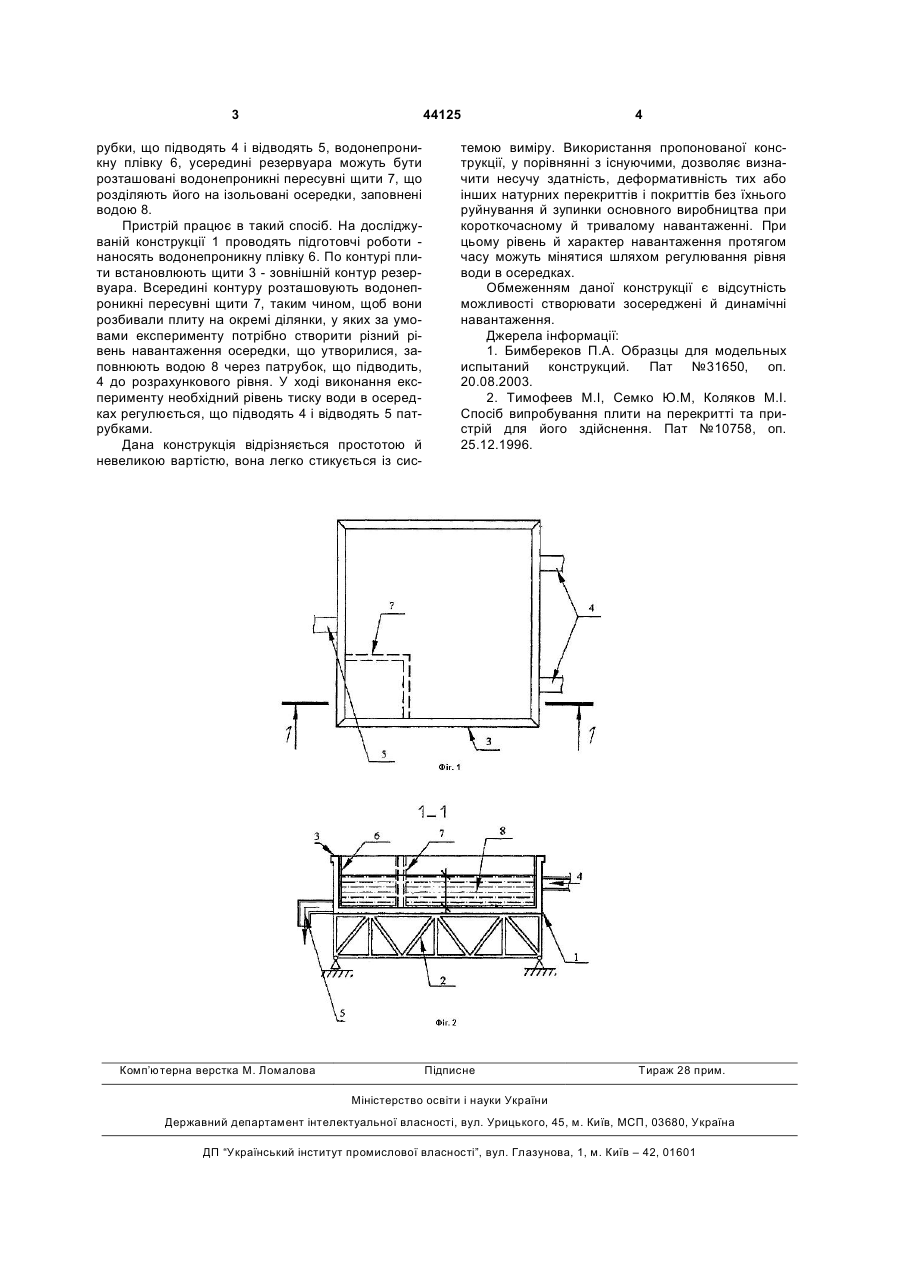

1. Пристрій для натурних випробувань плит і оболонок, що містить власне конструкцію, яку 3 44125 рубки, що підводять 4 і відводять 5, водонепроникну плівку 6, усередині резервуара можуть бути розташовані водонепроникні пересувні щити 7, що розділяють його на ізольовані осередки, заповнені водою 8. Пристрій працює в такий спосіб. На досліджуваній конструкції 1 проводять підготовчі роботи наносять водонепроникну плівку 6. По контурі плити встановлюють щити 3 - зовнішній контур резервуара. Всередині контуру розташовують водонепроникні пересувні щити 7, таким чином, щоб вони розбивали плиту на окремі ділянки, у яких за умовами експерименту потрібно створити різний рівень навантаження осередки, що утворилися, заповнюють водою 8 через патрубок, що підводить, 4 до розрахункового рівня. У ході виконання експерименту необхідний рівень тиску води в осередках регулюється, що підводять 4 і відводять 5 патрубками. Дана конструкція відрізняється простотою й невеликою вартістю, вона легко стикується із сис Комп’ютерна верстка М. Ломалова 4 темою виміру. Використання пропонованої конструкції, у порівнянні з існуючими, дозволяє визначити несучу здатність, деформативність тих або інших натурних перекриттів і покриттів без їхнього руйнування й зупинки основного виробництва при короткочасному й тривалому навантаженні. При цьому рівень й характер навантаження протягом часу можуть мінятися шляхом регулювання рівня води в осередках. Обмеженням даної конструкції є відсутність можливості створювати зосереджені й динамічні навантаження. Джерела інформації: 1. Бимбереков П.А. Образцы для модельных испытаний конструкций. Пат №31650, oп. 20.08.2003. 2. Тимофеев M.I, Семко Ю.М, Коляков М.І. Спосіб випробування плити на перекритті та пристрій для його здійснення. Пат №10758, оп. 25.12.1996. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for on-site testing of plates and shells
Автори англійськоюShmukler Valerii Semenovych, Chuprinin Oleksandr Oleksiiovych, Abbasi Ramin
Назва патенту російськоюУстройство для натурных испытаний плит и оболочек
Автори російськоюШмуклер Валерий Семенович, Чупринин Александр Алексеевич, Аббаси Рамин
МПК / Мітки
МПК: G01M 5/00, G01M 19/00, G01N 3/00
Мітки: плит, оболонок, випробувань, натурних, пристрій
