Пара тертя

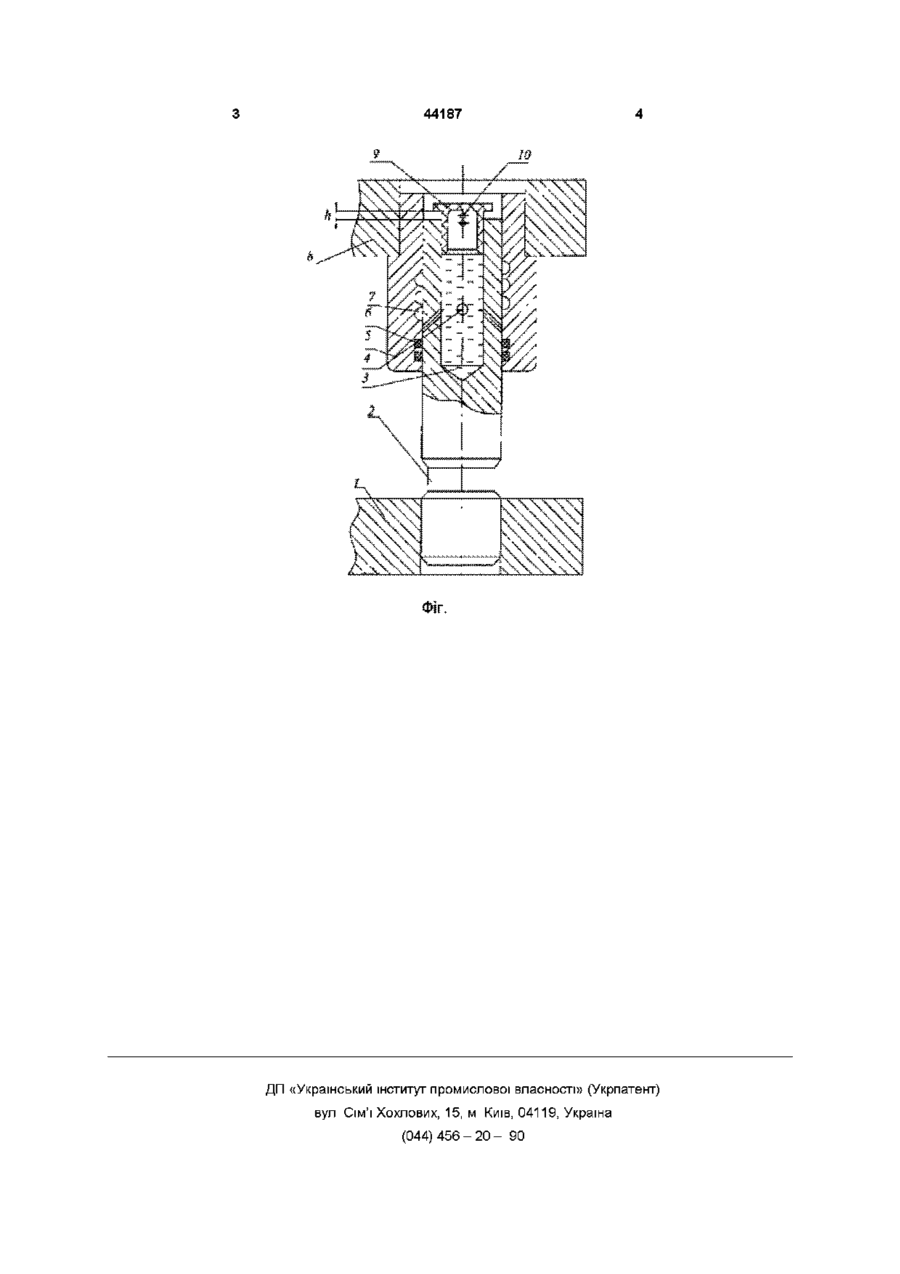

Пара тертя, яка виконана у вигляді колонки і втулки, яка охоплює колонку по ЗОВНІШНІЙ поверхні, колонка запресована нижнім кінцем в ниж Винахід відноситься до машинобудування і може мати практичне використання в штамповому оснащенні і інших механізмах Відома пара тертя, яка виконана у вигляді колонки і втулки, яка охоплює колонку по ЗОВНІШНІЙ поверхні, колонка запресована нижнім кінцем в нижню плиту, а втулка - у верхню плиту, у верхній частині колонки виконано центральний отвір заповнений мастилом, і радіальні отвори малих розмірів, за допомогою яких з'єднано резервуар з парою тертя, а пробка закриває центральний отвір з мастилом в колонці (а с № 871915, Бюл №38, 1981, СРСР) До недоліків даного винаходу відноситься низька надійність і ДОВГОВІЧНІСТЬ, так як при незначному зношенні мастило витікає між поверхнею втулки і колонки В основу винаходу поставлено мету підвищення надійності і ДОВГОВІЧНОСТІ пар тертя шляхом виконання пари тертя у вигляді колонки і втулки, яка охоплює колонку по ЗОВНІШНІЙ поверхні, колонка запресована нижнім кінцем в нижню плиту, а втулка - у верхню плиту, у верхній частині колонки виконано центральний отвір заповнений мастилом, і радіальні отвори малих розмірів, за допомогою яких з'єднано центральний отвір з парою тертя, а пробка закриває центральний отвір з мастилом в колонці, причому в нижній частині втулки встановлені сальники, над якими виконані гвинтові канавки для розміщення мастила і непере ню плиту, а втулка - у верхню плиту, у верхній частині колонки виконано центральний отвір, заповнений мастилом, і радіальні отвори малих розмірів, за допомогою яких з'єднано центральний отвір з парою тертя, а пробка закриває центральний отвір з мастилом в колонці, яка відрізняється тим, що в нижній частині втулки встановлені сальники, над якими виконані гвинтові канавки для розміщення мастила і неперервного змащення пари тертя, причому радіальні отвори в колонці розміщені вище сальників рвного змащення пари тертя, причому радіальні отвори в колонці розміщені вище сальників Пара тертя зображена на кресленні Пара тертя виконана у вигляді нижньої плити 1, в яку запресована колонка 2 з центральним отвором 3, в який залито мастило , і системою малих радіальних отворів 4 Колонка 2 контактує з втулкою 5, в нижній частині якої встановлені сальники 6 для запобігання витікання мастила з центральної частини колонки Над сальниками 6 у внутрішній поверхні втулки 5 виконані гвинтові канавки 7 для розміщення мастила пари тертя Втулка 5 запресована у верхню плиту 8, зверху виконано центральний отвір 3 колонки 2, який закривається пластичною пробкою 9, у верхній частині якої виконано декілька рядів радіальних отворів 10 для зв'язку системи з атмосферою Отвір 3 заповнений мастилом, причому радіальні отвори в колонці розміщені вище сальників Пара тертя працює наступним чином Мастило заливають в центральний отвір 3 і закривають пластмасовою пробкою Этаким чином щоби, щоби радіальні отвори 10 зв'язували камеру З з мастилом з атмосферою Регулювання подачі мастила здійснюється переміщенням пробки на висоту перекриття подачі мастила здійснюється таким чином що висота h = 0 До переваг запропонованої пари тертя відноситься забезпечення надійності подачі мастила в зону тертя і запобігання його витікання 1 00 44187 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
