Спосіб визначення площі оклюзії зубних рядів

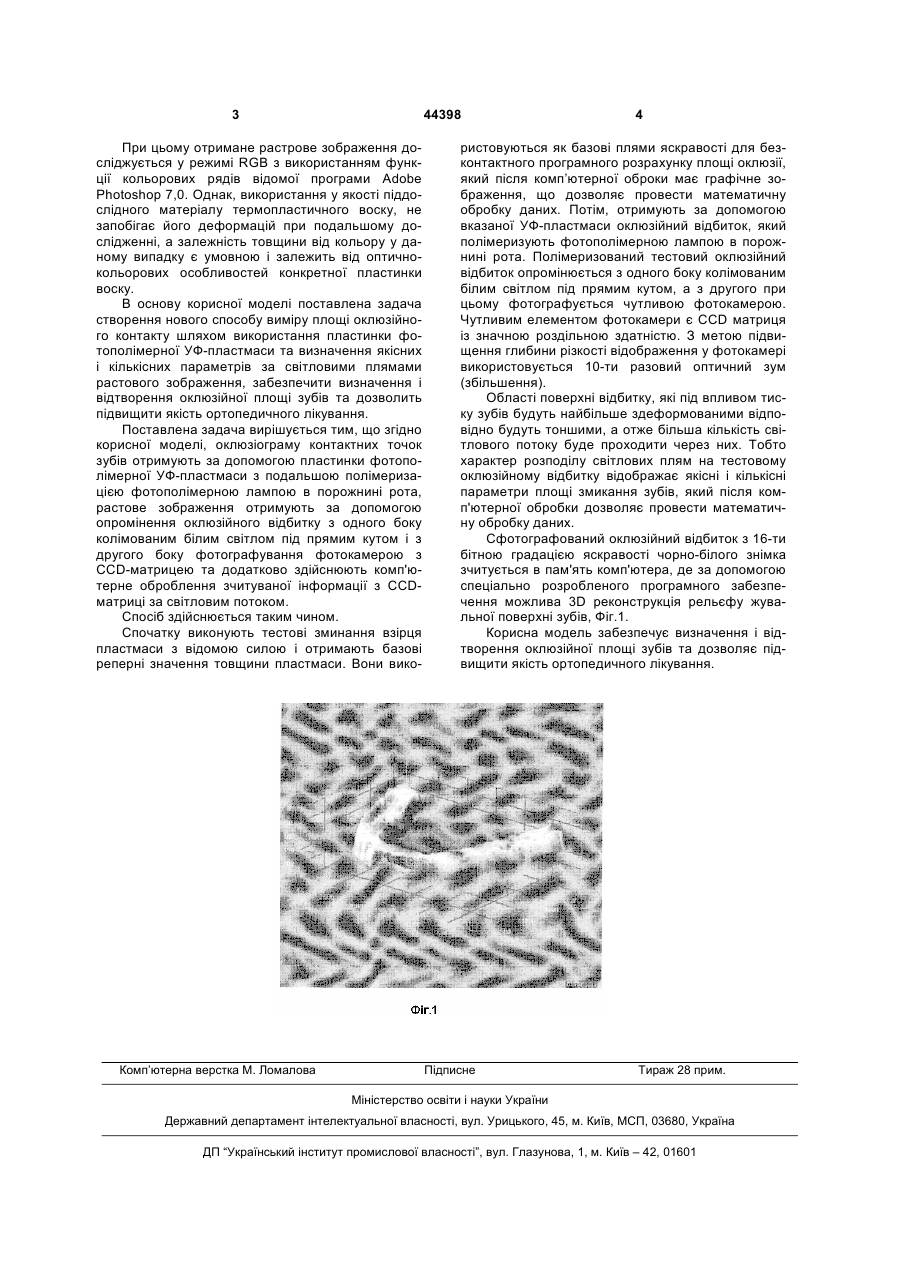

Спосіб визначення площі оклюзії зубних рядів, який включає отримання в порожнині рота оклюзіограми контактних точок зубів, що знаходяться в площині, перпендикулярній функціональній осі зуба, та отримання растрового зображення поверхні змикання зубів у вигляді фіксованого відбитка 3 44398 При цьому отримане растрове зображення досліджується у режимі RGB з використанням функції кольорових рядів відомої програми Adobe Photoshop 7,0. Однак, використання у якості піддослідного матеріалу термопластичного воску, не запобігає його деформацій при подальшому дослідженні, а залежність товщини від кольору у даному випадку є умовною і залежить від оптичнокольорових особливостей конкретної пластинки воску. В основу корисної моделі поставлена задача створення нового способу виміру площі оклюзійного контакту шляхом використання пластинки фотополімерної УФ-пластмаси та визначення якісних і кількісних параметрів за світловими плямами растового зображення, забезпечити визначення і відтворення оклюзійної площі зубів та дозволить підвищити якість ортопедичного лікування. Поставлена задача вирішується тим, що згідно корисної моделі, оклюзіограму контактних точок зубів отримують за допомогою пластинки фотополімерної УФ-пластмаси з подальшою полімеризацією фотополімерною лампою в порожнині рота, растове зображення отримують за допомогою опромінення оклюзійного відбитку з одного боку колімованим білим світлом під прямим кутом і з другого боку фотографування фотокамерою з CCD-матрицею та додатково здійснюють комп'ютерне оброблення зчитуваної інформації з CCDматриці за світловим потоком. Спосіб здійснюється таким чином. Спочатку виконують тестові зминання взірця пластмаси з відомою силою і отримають базові реперні значення товщини пластмаси. Вони вико Комп’ютерна верстка М. Ломалова 4 ристовуються як базові плями яскравості для безконтактного програмного розрахунку площі оклюзії, який після комп’ютерної оброки має графічне зображення, що дозволяє провести математичну обробку даних. Потім, отримують за допомогою вказаної УФ-пластмаси оклюзійний відбиток, який полімеризують фотополімерною лампою в порожнині рота. Полімеризований тестовий оклюзійний відбиток опромінюється з одного боку колімованим білим світлом під прямим кутом, а з другого при цьому фотографується чутливою фотокамерою. Чутливим елементом фотокамери є CCD матриця із значною роздільною здатністю. З метою підвищення глибини різкості відображення у фотокамері використовується 10-ти разовий оптичний зум (збільшення). Області поверхні відбитку, які під впливом тиску зубів будуть найбільше здеформованими відповідно будуть тоншими, а отже більша кількість світлового потоку буде проходити через них. Тобто характер розподілу світлових плям на тестовому оклюзійному відбитку відображає якісні і кількісні параметри площі змикання зубів, який після комп'ютерної обробки дозволяє провести математичну обробку даних. Сфотографований оклюзійний відбиток з 16-ти бітною градацією яскравості чорно-білого знімка зчитується в пам'ять комп'ютера, де за допомогою спеціально розробленого програмного забезпечення можлива 3D реконструкція рельєфу жувальної поверхні зубів, Фіг.1. Корисна модель забезпечує визначення і відтворення оклюзійної площі зубів та дозволяє підвищити якість ортопедичного лікування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
