Спіральний ескалатор

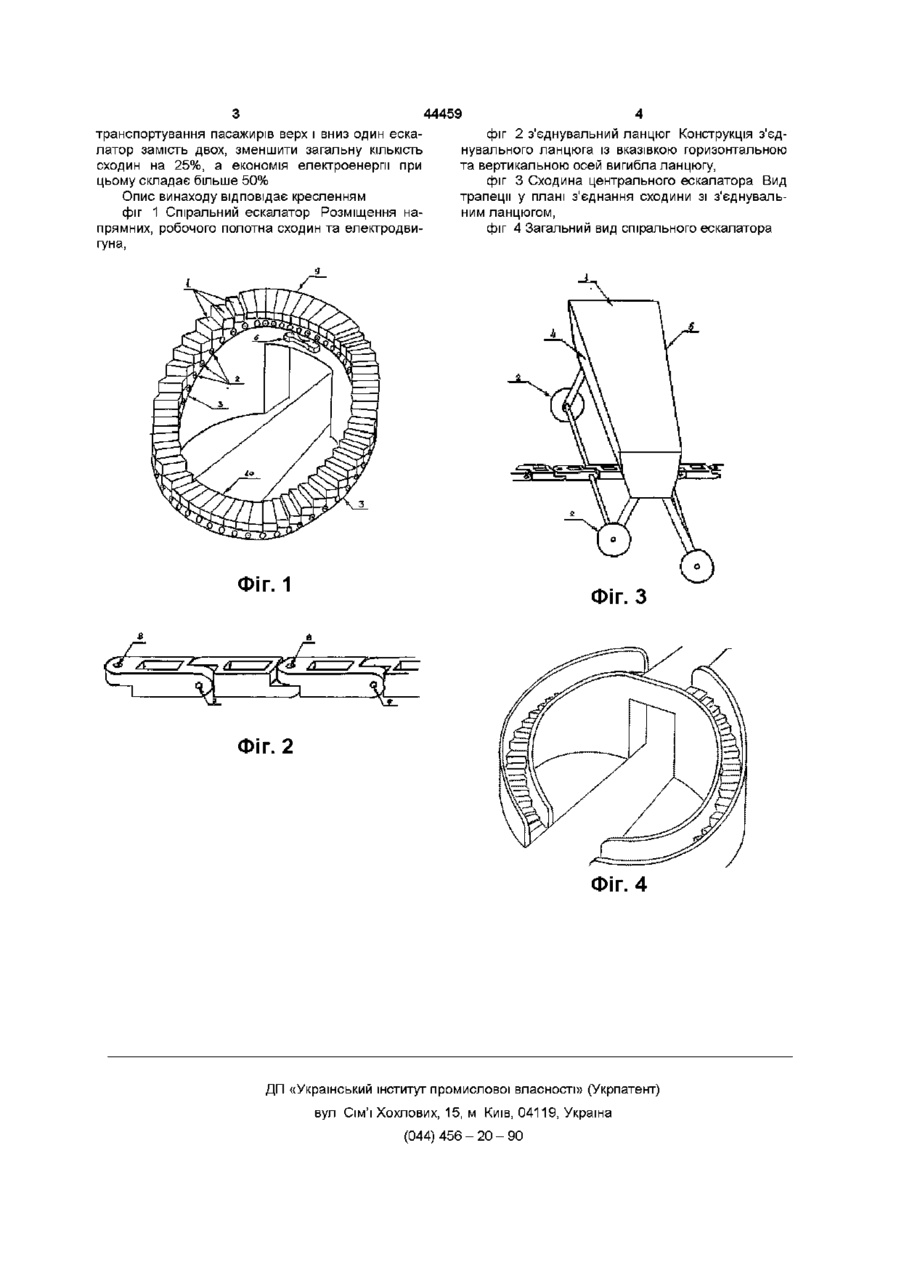

Спіральний ескалатор, що складається із схо динок, змонтованих на роликах, встановлених на спіральних напрямних і з'єднаних ланцюгом в одне рухоме полотно, який відрізняється тим, що з'єднувальний ланцюг завдяки вертикальній та горизонтальній осям з'єднання має два степені ВІЛЬНОСТІ, напрямні та рухоме полотно сходинок розташовані по спіральній замкненій кривій Призначення винаходу максимальне використання корисної площі рухомого полотна сходин, загальне здешевлення конструкції, зменшення витрат електроенергії при роботі системи, утворення компактного та економічного підйомного механізму для перевезення пасажирів Область використання станції метрополітену неглибокого знаходження, торгові та адміністративні будівлі, концертні зали, підземні переходи та ш Опис винаходу К аналогічним механізмам відноситься " Гвинтовий ескалатор" (авторське свідоцтво СРСР № 765179 В66В21/06 1980р) Призначений для транспортування пасажирів по спіральне розташованому рухомому полотну сходин Він складається з спіральних напрямних, змонтованих на вертикальній опорній колоні, по яким рухаються сходини, кожна з яких обладнана важелем, що знаходиться у взаємодії з приводом та поручнями У рух система приводиться приводом, який розташований в окремій шахті Не пов'язані одна з однією сходини рухаються підштовхуючи одна одну Зовнішня поручень сходин є турнікетом, через який здійснюється вхід на сходину та вихід з неї пасажирів, для чого необхідно зупинити ескалатор Для проведення циклу роботи сходина повинна пройти відрізок холостого ходу у шахті та повернутися у початкове положення робочого полотна ескалатора, як в горизонтальній так і вертикальній плоскостях Робоче полотно спірального ескалатора завдяки роликам (2) розміщується на спірально розташованих напрямних (3), які поєднані в одну замкнуту систему (фиг 1) Сходини (фіг 3) робочого полотна мають форму трапеції у плані та однакову конструкцію фронтальної (4) та задньої (5) частин Спіральний ескалатор оснащений електродвигуном (6) для приведення системи у рух При включенні електродвигуна (6) приводиться у рух з'єднувальний ланцюг (фіг 2), а разом з ним и робоче полотно сходин Сходини (1), які переміщуються за допомогою роликів (2) по верхній горизонтальній частині (9) напрямних (3), складають горизонтальну площадку, яка використовується для входу і виходу пасажирів Потім напрямні (3) плавно переходять у спіральне положення У таке ж положення переходить з'єднувальний ланцюг (фіг 2) та робоче полотно спірального ескалатора Кожна із сходин (1), рухаючись по спіралі напрямних (3), поступово повертається навколо своєї вертикальної осі на 360°, проходить повний цикл руху Спіральний ескалатор (фіг 1, 4) являє собою поєднані з'єднаним ланцюгом (фіг 2) в одно рухоме полотно сходини (фіг 3), які змонтовані на роликах (2), встановлених на напрямних, (3) КІЛЬЦІ з'єднувального ланцюга (фіг 2) з горизонтальною (7) та вертикальною (8) осями дозволяють призводити вигиб всього ланцюга, а разом з ним і всього верхня горизонтальна площадка (9) (рух по дузі кола), положення спіральне вниз, нижня горизонтальна площадка (рух по дузі кола), положення спіральне верх, вихідна (верхня) горизонтальна площадка (9) Центральні частини горизонтальних площадок (9 і 10) повинні бути перекрити для зручного входу і виходу з них Експлуатація спірального ескалатора надає можливість використовувати для одночасного ю 44459 транспортування пасажирів верх і вниз один ескалатор замість двох, зменшити загальну КІЛЬКІСТЬ сходин на 25%, а економія електроенергії при цьому складає більше 50% Опис винаходу відповідає кресленням фіг 1 Спіральний ескалатор Розміщення напрямних, робочого полотна сходин та електродвигуна, 4 фіг 2 з'єднувальний ланцюг Конструкція з'єднувального ланцюга із вказівкою горизонтальною та вертикальною осей вигибла ланцюгу, фіг 3 Сходина центрального ескалатора Вид трапеції у плані з'єднання сходини зі з'єднувальним ланцюгом, фіг 4 Загальний вид спірального ескалатора ФІГ. 1 Фіг. З Фіг. 2 Фіг. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
