Вимірювальний перетворювач “лінійне переміщення – напруга”
Номер патенту: 44661
Опубліковано: 12.10.2009
Автори: Пастернак Людмила Віталіївна, Молчанова Лариса Іванівна
Формула / Реферат
Вимірювальний перетворювач трансформаторного типу, що має розташовані на нерухомій частині обмотку збудження, на обох торцях якої розташовані феромагнітні шайби, та вимірювальну обмотку, а також розташовану на рухомій частині, зв'язаній з контрольованим об'єктом, трансформаторну обмотку, який відрізняється тим, що трансформаторна обмотка замкнута на конденсатор, ємнісний опір якого на частоті генератора, що живить обмотку збудження, більший від індуктивного опору трансформаторної обмотки.
Текст

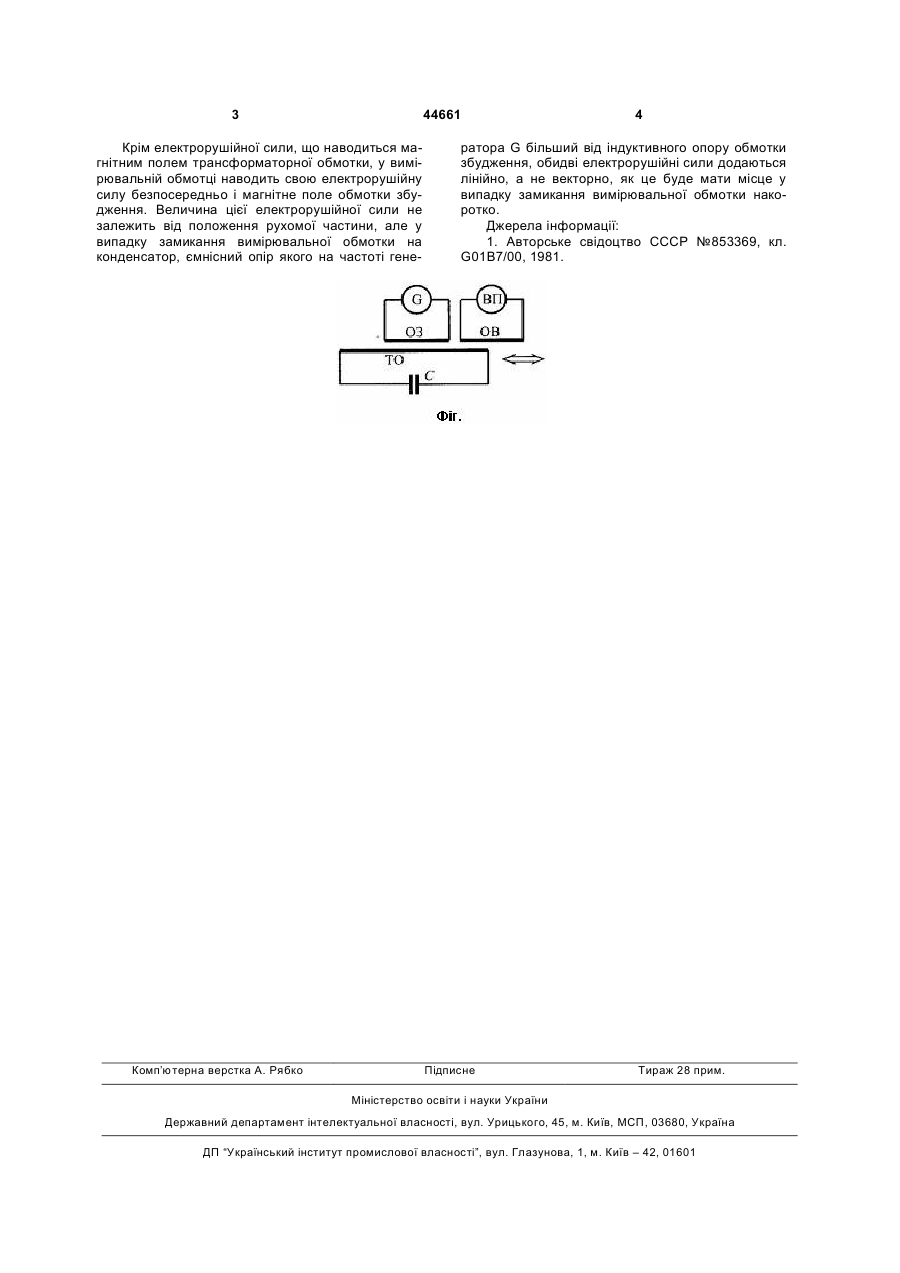

Вимірювальний перетворювач трансформаторного типу, що має розташовані на нерухомій 3 44661 Крім електрорушійної сили, що наводиться магнітним полем трансформаторної обмотки, у вимірювальній обмотці наводить свою електрорушійну силу безпосередньо і магнітне поле обмотки збудження. Величина цієї електрорушійної сили не залежить від положення рухомої частини, але у випадку замикання вимірювальної обмотки на конденсатор, ємнісний опір якого на частоті гене Комп’ютерна верстка А. Рябко 4 ратора G більший від індуктивного опору обмотки збудження, обидві електрорушійні сили додаються лінійно, а не векторно, як це буде мати місце у випадку замикання вимірювальної обмотки накоротко. Джерела інформації: 1. Авторське свідоцтво СССР №853369, кл. G01B7/00, 1981. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMeasuring transformer linear displacement - voltage
Автори англійськоюMolchanova Larysa Ivanivna, Pastenak Luidmyla Vitaliivna
Назва патенту російськоюИзмерительный преобразователь "линейное перемещение - напряжение"
Автори російськоюМолчанова Лариса Ивановна, Пастернак Людмила Витальевна
МПК / Мітки
МПК: G01B 7/00
Мітки: перетворювач, вимірювальний, напруга, лінійне, переміщення
