Самоцентруюча збірна втулка для беззазорного базування елементів верстатних пристроїв

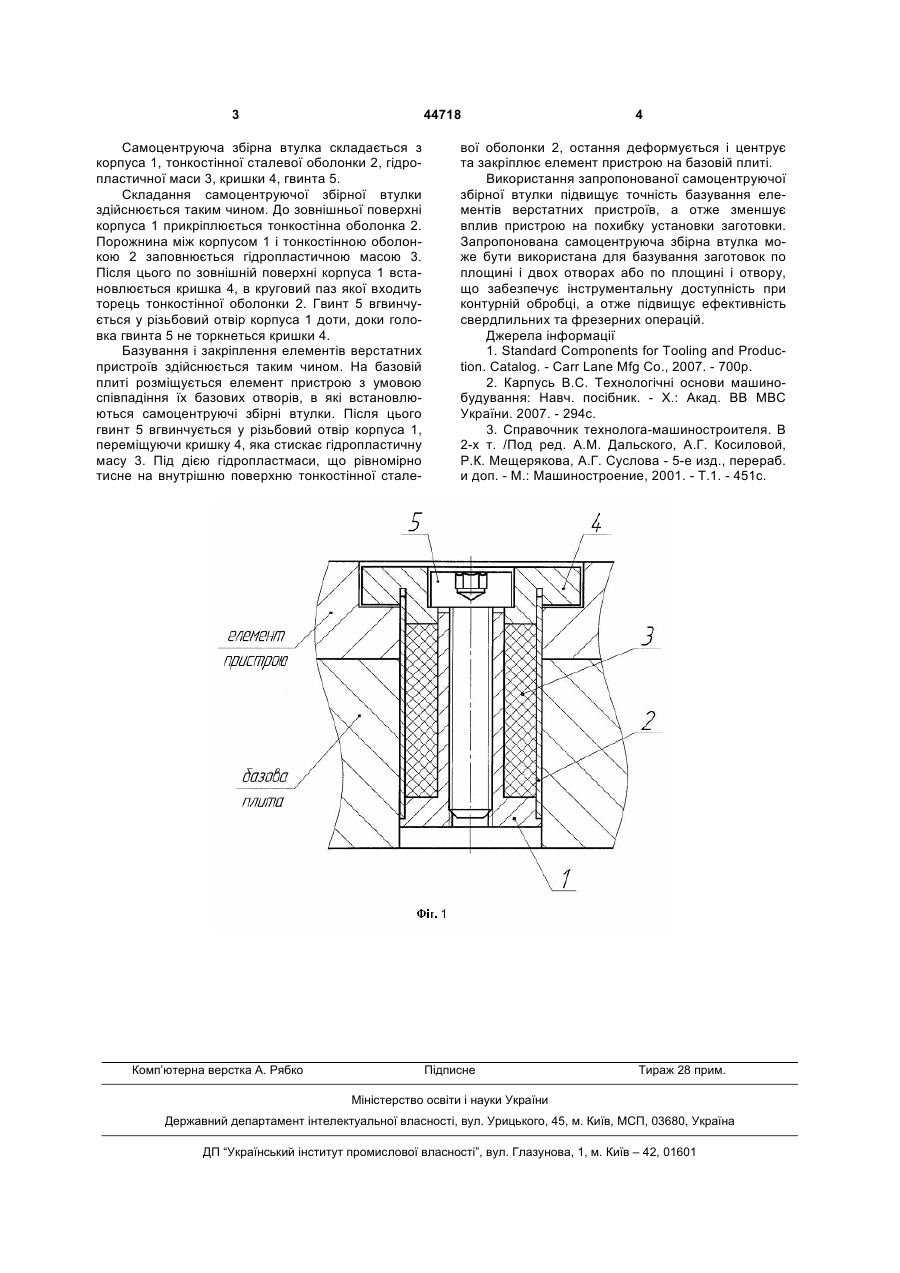

Самоцентруюча збірна втулка, яка містить тонкостінну металеву оболонку і гідропластичну масу, яка відрізняється тим, що має кришку, закріплену гвинтом до корпусу, з можливістю осьового переміщення. (19) (21) u200904846 (22) 18.05.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) КАРПУСЬ ВЛАДИСЛАВ ЄВГЕНОВИЧ, ІВАНОВ ВІТАЛІЙ ОЛЕКСАНДРОВИЧ 3 44718 Самоцентруюча збірна втулка складається з корпуса 1, тонкостінної сталевої оболонки 2, гідропластичної маси 3, кришки 4, гвинта 5. Складання самоцентруючої збірної втулки здійснюється таким чином. До зовнішньої поверхні корпуса 1 прикріплюється тонкостінна оболонка 2. Порожнина між корпусом 1 і тонкостінною оболонкою 2 заповнюється гідропластичною масою 3. Після цього по зовнішній поверхні корпуса 1 встановлюється кришка 4, в круговий паз якої входить торець тонкостінної оболонки 2. Гвинт 5 вгвинчується у різьбовий отвір корпуса 1 доти, доки головка гвинта 5 не торкнеться кришки 4. Базування і закріплення елементів верстатних пристроїв здійснюється таким чином. На базовій плиті розміщується елемент пристрою з умовою співпадіння їх базових отворів, в які встановлюються самоцентруючі збірні втулки. Після цього гвинт 5 вгвинчується у різьбовий отвір корпуса 1, переміщуючи кришку 4, яка стискає гідропластичну масу 3. Під дією гідропластмаси, що рівномірно тисне на внутрішню поверхню тонкостінної стале Комп’ютерна верстка А. Рябко 4 вої оболонки 2, остання деформується і центрує та закріплює елемент пристрою на базовій плиті. Використання запропонованої самоцентруючої збірної втулки підвищує точність базування елементів верстатних пристроїв, а отже зменшує вплив пристрою на похибку установки заготовки. Запропонована самоцентруюча збірна втулка може бути використана для базування заготовок по площині і двох отворах або по площині і отвору, що забезпечує інструментальну доступність при контурній обробці, а отже підвищує ефективність свердлильних та фрезерних операцій. Джерела інформації 1. Standard Components for Tooling and Production. Catalog. - Carr Lane Mfg Co., 2007. - 700p. 2. Карпусь B.C. Технологічні основи машинобудування: Навч. посібник. - X.: Акад. ВВ МВС України. 2007. - 294с. 3. Справочник технолога-машиностроителя. В 2-х т. /Под ред. A.M. Дальского, А.Г. Косиловой, Р.К. Мещерякова, А.Г. Суслова - 5-е изд., перераб. и доп. - М.: Машиностроение, 2001. - Т.1. - 451с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
