Обчісувальний пристрій льонозбиральної машини

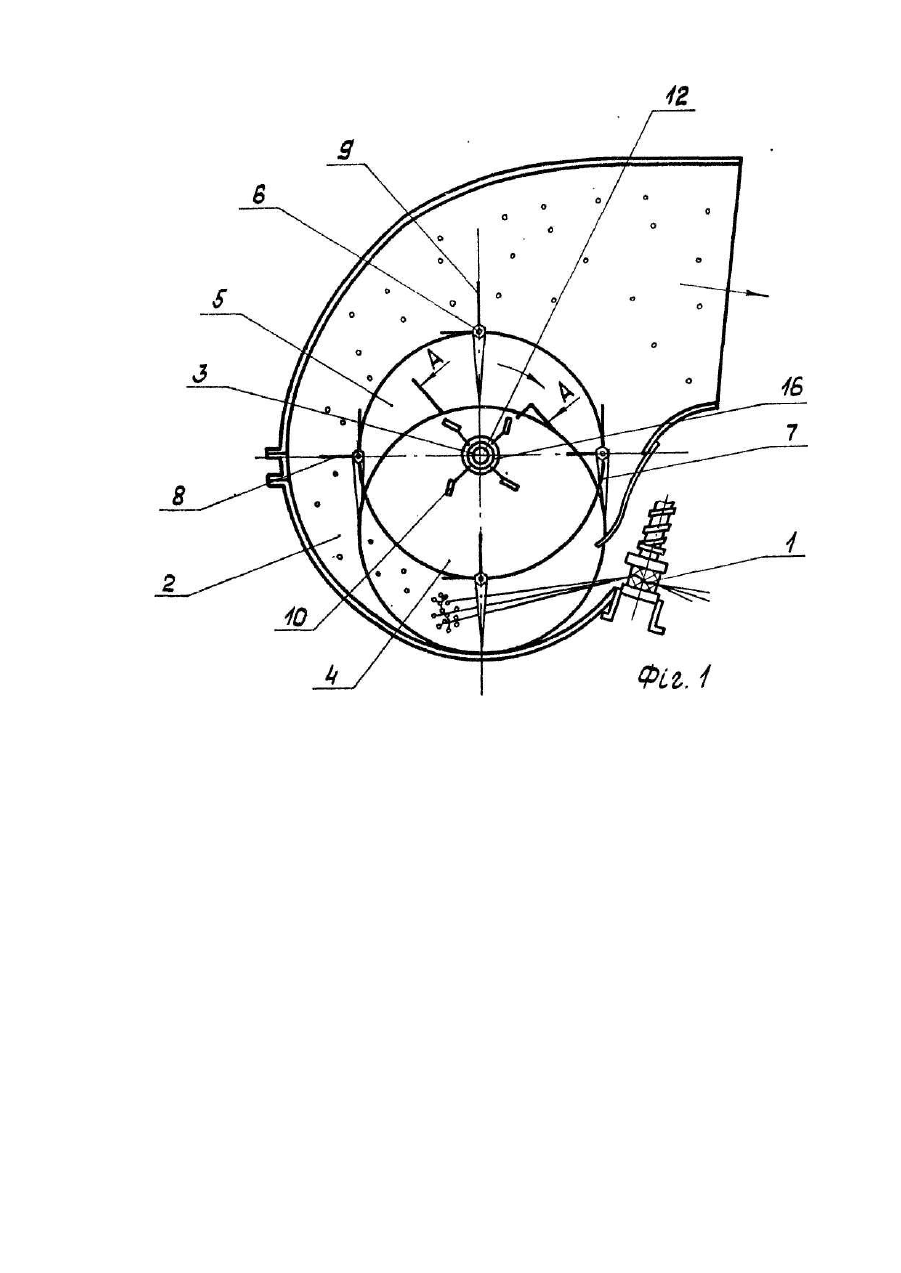

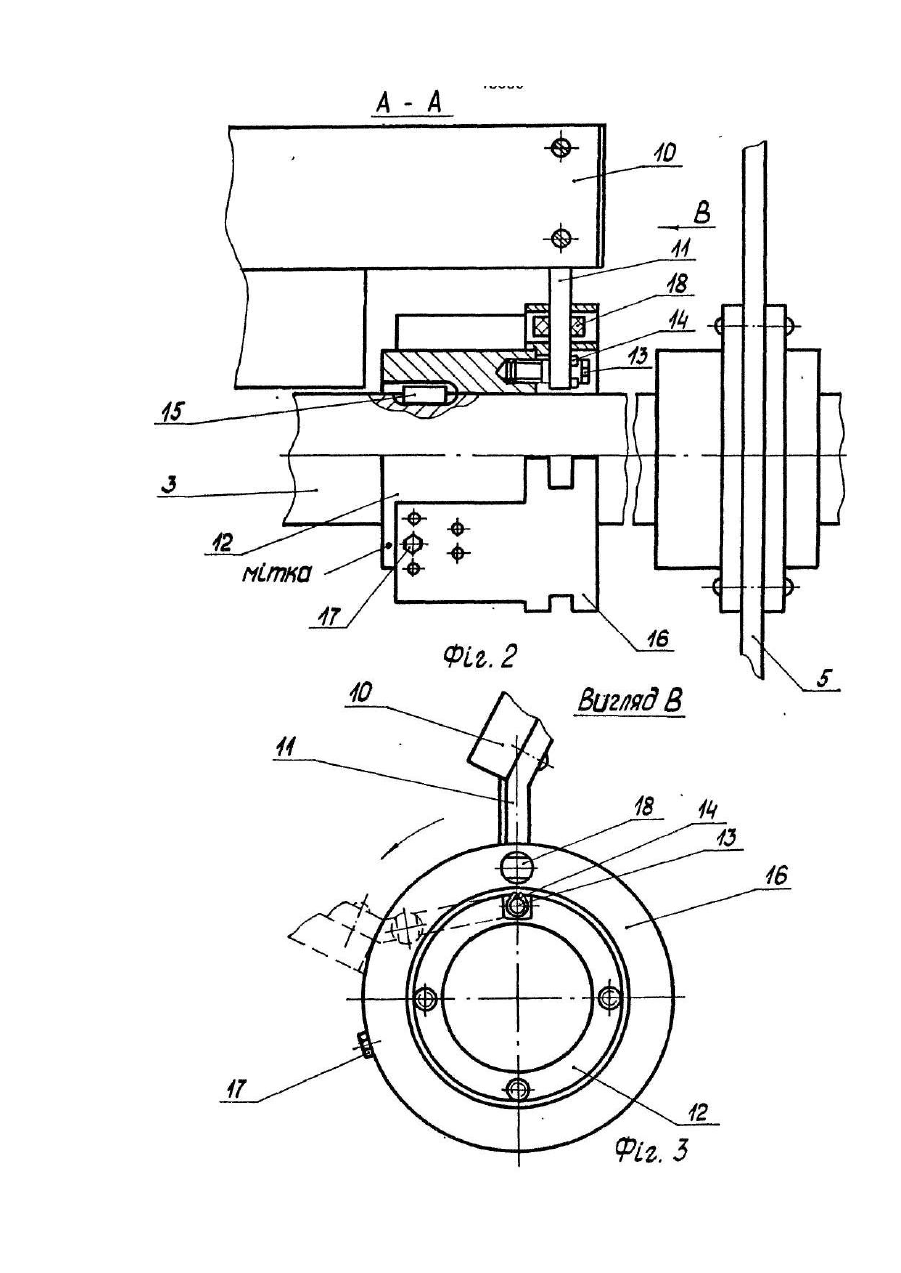

Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний в льонозбиральних машинах. Відомий пристрій для обчосу стебел льону, містить в собі обчісувальний барабан з встановленими на осях гребенями. На гребенях розміщено лопаті, виконані у вигляді бил [див. а вт.св. № 1535443, кл. А 01 45/06, 1988 p.]. Недоліком такого пристрою є те, що намотки, які утворюються на гребенях барабана, приводять до втрат насіння і льоноволокна. Найбільш близьким по суті до запропонованого обчісувального пристрою льонозбиральної машини є обчісувальний пристрій, який складається з затискного транспортера і камери обчосу, де в середині розміщено обчісувальний барабан з гребенями і лопатями. Розташовані між гребенями і лопатями допоміжні лопаті мають дугоподібну форму [див. авт.св. №1692349, кл. А 01 845/06, 1990 p.]. Недоліком такого пристрою є те, що при великій кутовій швидкості обчісувального барабана збільшується утворення намоток і обрив стебел, що приводить до збільшення втрат насіння та льоноволокна. В основу винаходу поставлено завдання в обчісувальному пристрої льонозбиральної машини шляхом реконструкції допоміжних лопатей забезпечити новий технічний результат, який виявляється в уникненні утворення намоток і зменшенні втрат насіння і стебел. Поставлене завдання вирішується слідуючим чином. В обчісувальному пристрої льонозбиральної машини, який містить затискний транспортер, обчісувальний барабан з гребенями і лопатями, а також розташованими між гребенями з лопатями допоміжні лопаті, згідно з запропонованим винаходом, допоміжні лопаті встановлені на валу і виконані з регулювальним кутом нахилу, при чому вільні кінці лопатей розміщені між гребенями відігнуті в напрямку, протилежному обертанню барабана, а кінці, що граничать з дисками, загнуті по ходу барабана. Всі суттєві ознаки винаходу направлені на досягнення однієї мети: уникнення утворення намоток і зменшення втрати насіння і стебел. На кресленнях зображено обчісувальний пристрій льонозбиральної машини. Із них на фіг.1 зображений вигляд на пристрій збоку, на фіг.2 розріз механізму регулювання кута нахилу допоміжних лопатей, на фіг.3 зміна кута нахилу лопаті. Обчісувальний пристрій містить затискний транспортер 1 і камеру обчосу 2 з отворами для подачі і виводу верхньої частини стебел льону. Всередині камери на валу 3 встановлений обчісувальний барабан 4. Він виконаний у вигляді дисків 5, з'єднаних між собою осями 6. На осях встановлені гребені 7 та лопаті 8 19. Окрім того, на валу 3 розташовані допоміжні лопаті 10, які закріплені в тримачах 11. Кожен з тримачів шарнірно з'єднаний з внутрішньою обіймою 12 за допомогою пальця 13 та стопорного кільця 14. Обійма 12 фіксована шпонкою 15 на валу 3. Для регулювання кута нахилу тримачів 11 встановлено обійму 16 з фіксуючим гвинтом 171 втулкою 18. Льонообчісувальний пристрій працює слідуючим чином. Затискний транспортер 1 подає стрічку необчесаних стебел льону до камери обчосу 2. Зуби гребенів 7 розчісують переплутані стебла і відокремлюють насінні коробочки. Обчісані стебла виводить затискний транспортер 1 на стіл розстилання, або до в'язального апарату (на кресленнях не зображено). За допомогою запропонованої форми допоміжньої лопаті кращий виніс продуктів обчосу. Регулювання кута нахилу тримачів 11 здійснюють поворотом верхньої обійми 16 до потрібного положення, що відповідає співпаданню "мітки" з отвором. Виставлений необхідний кут нахилу тримачів 11 фіксують гвинтом 17.
