Втулка водопідведення ротора електричної машини з рідинним охолодженням обмотки

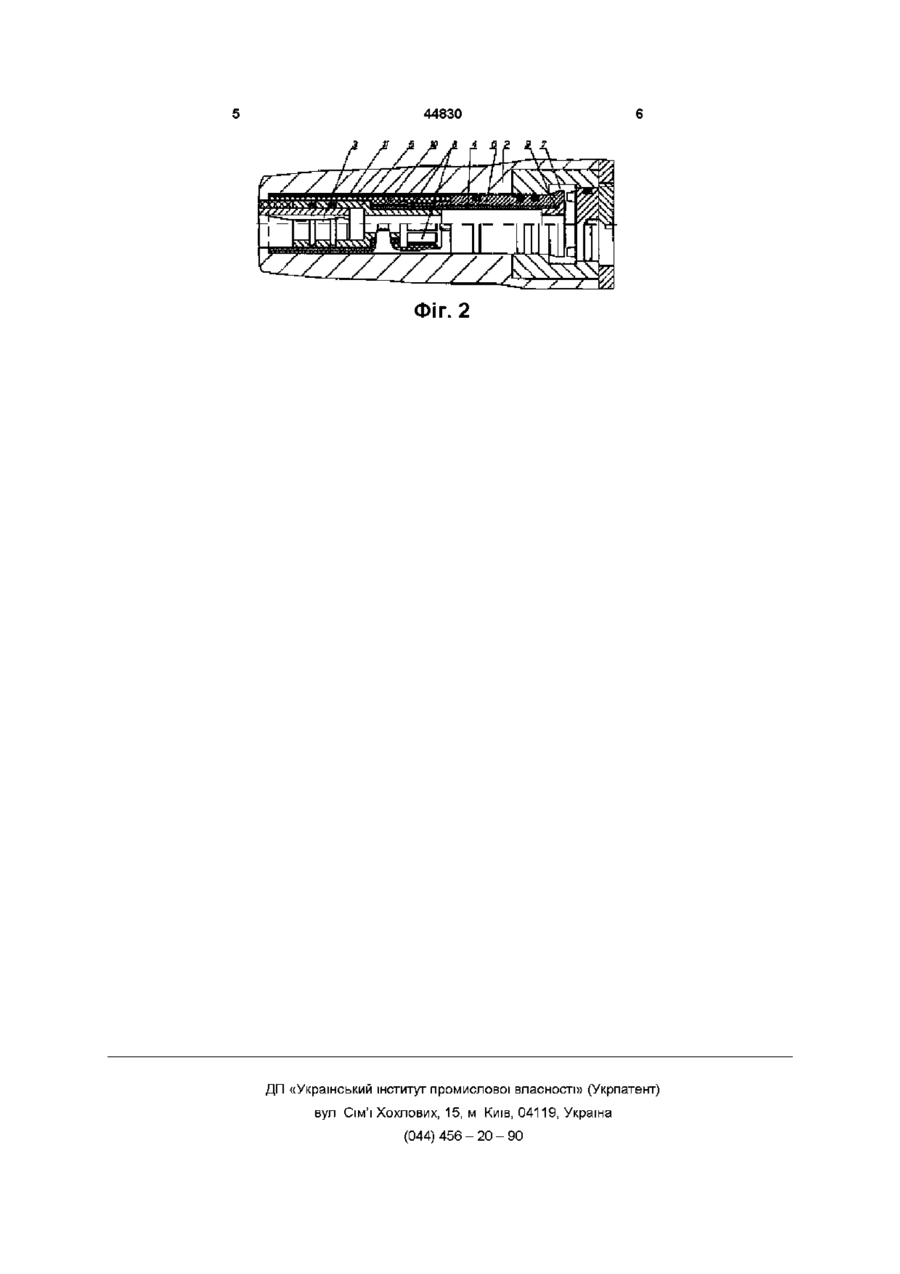

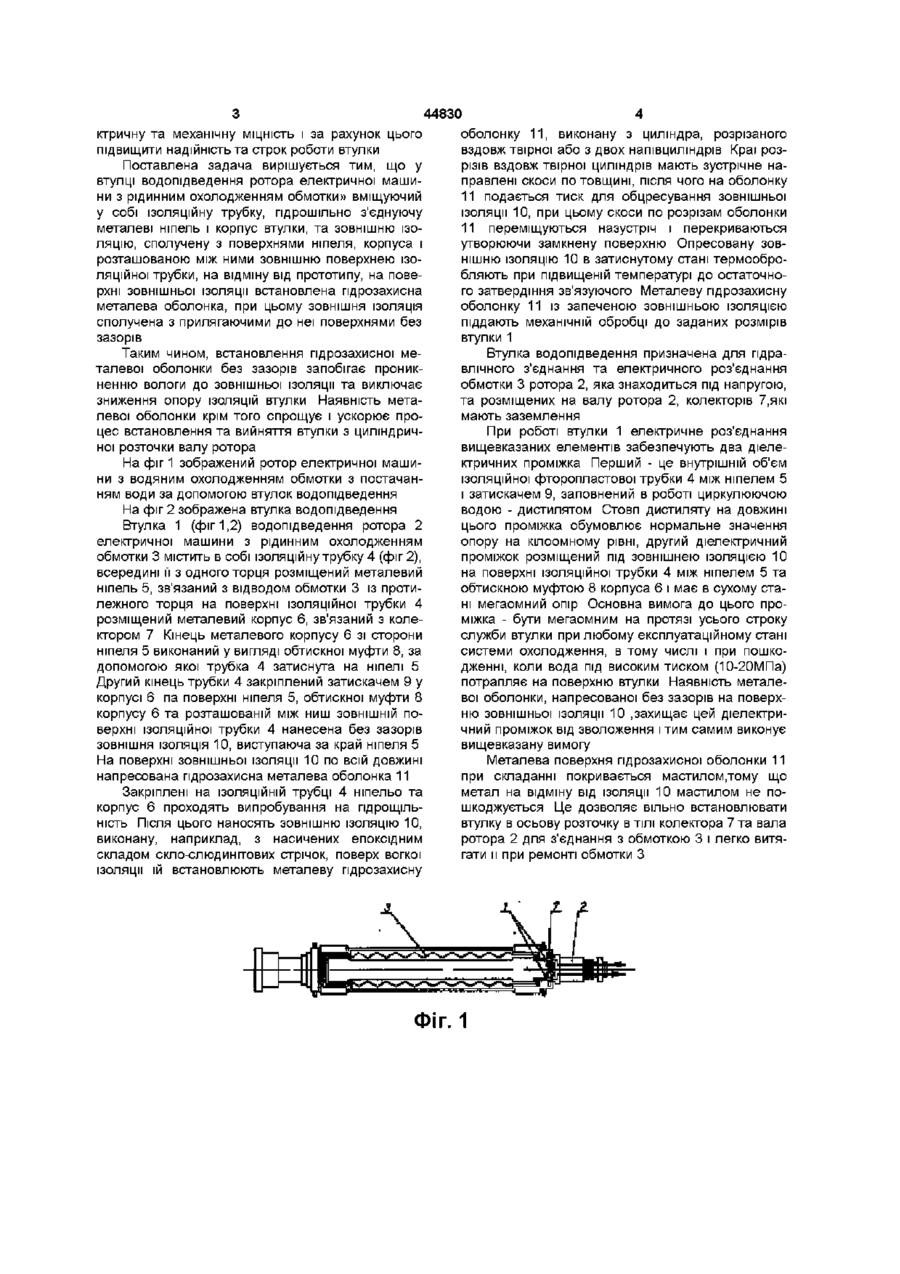

Втулка водопідведення ротора електричної машини з рідинним охолодженням обмотки, що містить ізоляційну трубку, яка пдрощільно з'єднує металеві ніпель і корпус втулки, та зовнішню ІЗОЛЯЦІЮ, сполучену з поверхнями ніпеля, корпуса і розташованою між ними поверхнею ізоляційної трубки, яка відрізняється тим, що на поверхні зовнішньої ізоляції встановлена гідрозахисна металева оболонка, при цьому зовнішня ІЗОЛЯЦІЯ сполучена з прилеглими до неї поверхнями без зазорів Вищевказана конструкція, яка прийнята за прототип, має свої недоліки Вона виконана з двох окремо оброблених складових частин, що передбачає наявність зазорів при складанні і робить втулку неспіввісною Зовнішня ІЗОЛЯЦІЯ виконана з гігроскопічного матеріалу - склоепоксидної композиції оскільки тільки цей матеріал із використовувмих задовольняє вимогам високої механічної та електричної МІЦНОСТІ, необхідної для такої конструкції Ці недоліки призводять до того,що при попаданні вологи на зовнішню поверхню втулки у випадку, наприклад, пошкодження ущільнення втулки, зовнішня ІЗОЛЯЦІЯ зволожується, волога по стикам та зазорам може проникнути до зовнішньої поверхні ізоляційної трубки, з'єднуючої ніпель із корпусом, що приведе до зниження електричного опору.виходу втулки з ладу і необхідності зупинки турбогенератора для заміни втулки При цьому відсутність СПІВВІСНОСТІ складових частин втулки перешкоджає витягненню її з валу ротора, оскільки під дією центробіжних сил при обертанні ротора втулка перекошується і защемлюється в розточці валу ротора так, що в ряді випадків витягнути и цілою неможливо В основу винаходу поставлено задачу у втулці водопідведення ротора електричної машини з рідинним охолодженням обмотки шляхом усунення проникнення вологи на поверхню зовнішньої ізоляції втулки забезпечити необхідну початкову еле о о со 00 44830 оболонку 11, виконану з циліндра, розрізаного ктричну та механічну МІЦНІСТЬ І за рахунок цього вздовж твірної або з двох напівциліндрів Краї розпідвищити надійність та строк роботи втулки різів вздовж твірної циліндрів мають зустрічне наПоставлена задача вирішується тим, що у правлені скоси по товщині, після чого на оболонку втулці водопідведення ротора електричної маши11 подається тиск для обцресування зовнішньої ни з рідинним охолодженням обмотки» вміщуючий ізоляції 10, при цьому скоси по розрізам оболонки у собі ізоляційну трубку, пдрошільно з'єднуючу 11 переміщуються назустріч і перекриваються металеві ніпель і корпус втулки, та зовнішню ІЗОутворюючи замкнену поверхню Опресовану зовЛЯЦІЮ, сполучену з поверхнями ніпеля, корпуса і нішню ІЗОЛЯЦІЮ 10 в затиснутому стані термообророзташованою між ними зовнішню поверхнею ізобляють при підвищеній температурі до остаточноляційної трубки, на відміну від прототипу, на повего затвердіння зв'язуючого Металеву гідрозахисну рхні зовнішньої ізоляції встановлена гідрозахисна оболонку 11 із запеченою зовнішньою ІЗОЛЯЦІЄЮ металева оболонка, при цьому зовнішня ІЗОЛЯЦІЯ піддають механічній обробці до заданих розмірів сполучена з прилягаючими до неї поверхнями без втулки 1 зазорів Таким чином, встановлення гідрозахисної металевої оболонки без зазорів запобігає проникненню вологи до зовнішньої ізоляції та виключає зниження опору ІЗОЛЯЦІЙ втулки Наявність металевої оболонки крім того спрощує і ускорює процес встановлення та вийняття втулки з циліндричної розточки валу ротора На фіг 1 зображений ротор електричної машини з водяним охолодженням обмотки з постачанням води за допомогою втулок водопідведення На фіг 2 зображена втулка водопідведення Втулка 1 (фіг 1,2) водопідведення ротора 2 електричної машини з рідинним охолодженням обмотки 3 містить в собі ізоляційну трубку 4 (фіг 2), всередині її з одного торця розміщений металевий ніпель 5, зв'язаний з відводом обмотки 3 із протилежного торця на поверхні ізоляційної трубки 4 розміщений металевий корпус 6, зв'язаний з колектором 7 Кінець металевого корпусу 6 зі сторони ніпеля 5 виконаний у вигляді обтискної муфти 8, за допомогою якої трубка 4 затиснута на ніпелі 5 Другий кінець трубки 4 закріплений затискачем 9 у корпусі 6 па поверхні ніпеля 5, обтискної муфти 8 корпусу 6 та розташованій між ниш ЗОВНІШНІЙ поверхні ізоляційної трубки 4 нанесена без зазорів зовнішня ІЗОЛЯЦІЯ 10, виступаюча за край ніпеля 5 На поверхні зовнішньої ізоляції 10 по всій довжині напресована гідрозахисна металева оболонка 11 Закріплені на ІЗОЛЯЦІЙНІЙ трубці 4 ніпельо та корпус 6 проходять випробування на пдрощільність Після ЦЬОГО наносять зовнішню ІЗОЛЯЦІЮ 10, виконану, наприклад, з насичених епоксідним складом скло-слюдинітових стрічок, поверх вогкої ізоляції їй встановлюють металеву гідрозахисну Втулка водопідведення призначена для гідравлічного з'єднання та електричного роз'єднання обмотки 3 ротора 2, яка знаходиться під напругою, та розміщених на валу ротора 2, колекторів 7,які мають заземлення При роботі втулки 1 електричне роз'єднання вищевказаних елементів забезпечують два діелектричних проміжка Перший - це внутрішній об'єм ізоляційної фторопластової трубки 4 між ніпелем 5 і затискачем 9, заповнений в роботі циркулюючою водою - дистилятом Стовп дистиляту на довжині цього проміжка обумовлює нормальне значення опору на кілоомному рівні, другий діелектричний проміжок розміщений під зовнішнею ІЗОЛЯЦІЄЮ 10 на поверхні ізоляційної трубки 4 між ніпелем 5 та обтискною муфтою 8 корпуса 6 і має в сухому стані мегаомний опір Основна вимога до цього проміжка - бути мегаомним на протязі усього строку служби втулки при любому експлуатаційному стані системи охолодження, в тому числі і при пошкодженні, коли вода під високим тиском (10-20МПа) потрапляє на поверхню втулки Наявність металевої оболонки, напресованої без зазорів на поверхню зовнішньої ізоляції 10 .захищає цей діелектричний проміжок від зволоження і тим самим виконує вищевказану вимогу Металева поверхня гідрозахисної оболонки 11 при складанні покривається мастилом.тому що метал на відміну від ізоляції 10 мастилом не пошкоджується Це дозволяє вільно встановлювати втулку в осьову розточку в ТІЛІ колектора 7 та вала ротора 2 для з'єднання з обмоткою 3 і легко витягати и при ремонті обмотки З ФІГ. 1 44830 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
