Спосіб виготовлення гвинтових заготовок
Номер патенту: 42573
Опубліковано: 10.07.2009
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
Формула / Реферат
Спосіб виготовлення гвинтових заготовок, при якому на стрічку перпендикулярно до її довжини наносять U-подібні вм'ятини з мінімальними радіусами, що дорівнюють 1,2...2,5 товщинам стрічки, і мінімальним кроком між сусідніми вм'ятинами, що дорівнює 2...3 товщинам стрічки, потім здійснюють її навивання на оправку, який відрізняється тим, що після навивання здійснюють покриття гвинтової заготовки поліуретановою композицією до утворення гладких поверхонь витків.
Текст

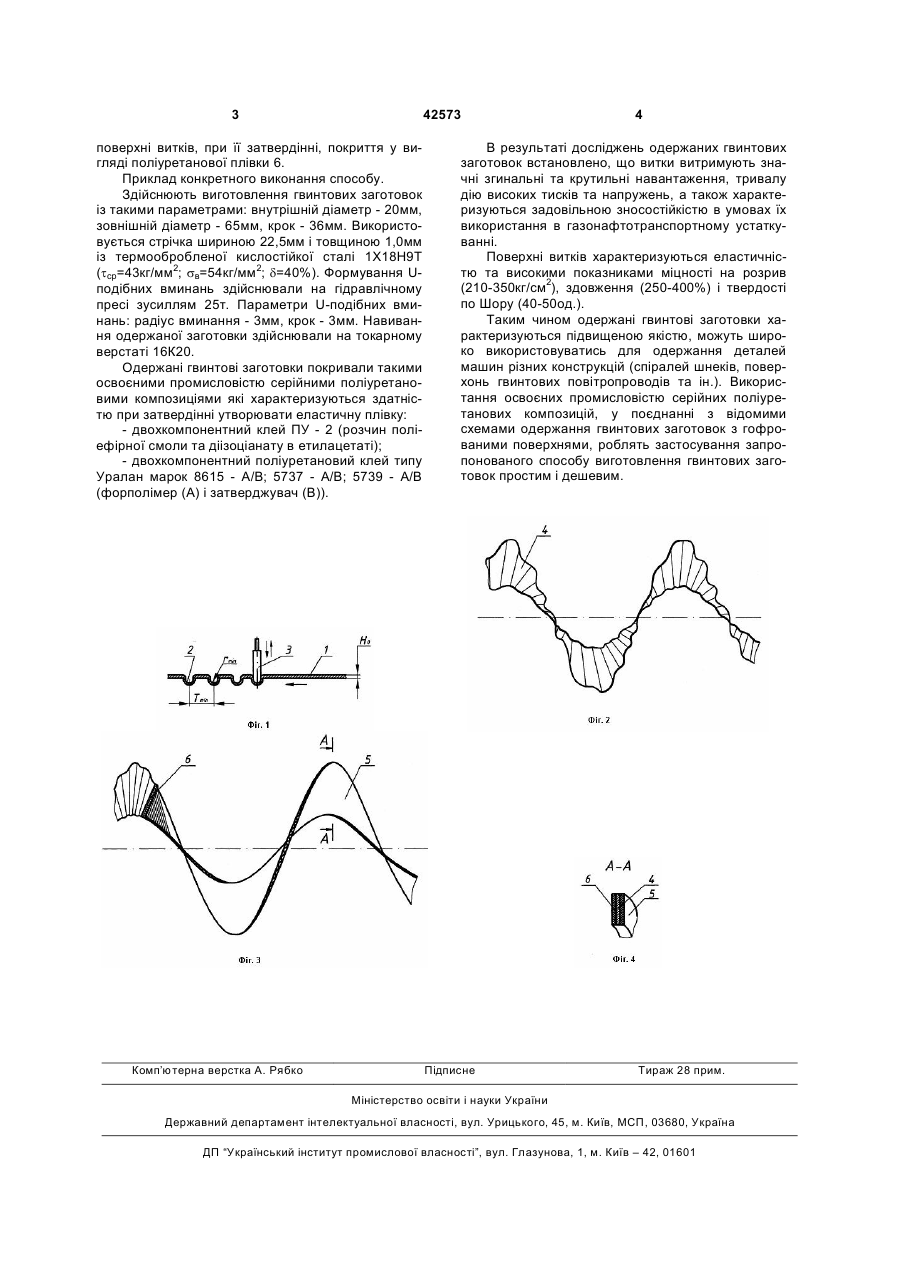

Спосіб виготовлення гвинтових заготовок, при якому на стрічку перпендикулярно до її довжини 3 42573 поверхні витків, при її затвердінні, покриття у вигляді поліуретанової плівки 6. Приклад конкретного виконання способу. Здійснюють виготовлення гвинтових заготовок із такими параметрами: внутрішній діаметр - 20мм, зовнішній діаметр - 65мм, крок - 36мм. Використовується стрічка шириною 22,5мм і товщиною 1,0мм із термообробленої кислостійкої сталі 1Х18Н9Т (tср=43кг/мм2; sв=54кг/мм2; d=40%). Формування Uподібних вминань здійснювали на гідравлічному пресі зусиллям 25т. Параметри U-подібних вминань: радіус вминання - 3мм, крок - 3мм. Навивання одержаної заготовки здійснювали на токарному верстаті 16К20. Одержані гвинтові заготовки покривали такими освоєними промисловістю серійними поліуретановими композиціями які характеризуються здатністю при затвердінні утворювати еластичну плівку: - двохкомпонентний клей ПУ - 2 (розчин поліефірної смоли та діізоціанату в етилацетаті); - двохкомпонентний поліуретановий клей типу Уралан марок 8615 - А/В; 5737 - А/В; 5739 - А/В (форполімер (А) і затверджувач (В)). Комп’ютерна верстка А. Рябко 4 В результаті досліджень одержаних гвинтових заготовок встановлено, що витки витримують значні згинальні та крутильні навантаження, тривалу дію високих тисків та напружень, а також характеризуються задовільною зносостійкістю в умовах їх використання в газонафтотранспортному устаткуванні. Поверхні витків характеризуються еластичністю та високими показниками міцності на розрив (210-350кг/см2), здовження (250-400%) і твердості по Шору (40-50од.). Таким чином одержані гвинтові заготовки характеризуються підвищеною якістю, можуть широко використовуватись для одержання деталей машин різних конструкцій (спіралей шнеків, поверхонь гвинтових повітропроводів та ін.). Використання освоєних промисловістю серійних поліуретанових композицій, у поєднанні з відомими схемами одержання гвинтових заготовок з гофрованими поверхнями, роблять застосування запропонованого способу виготовлення гвинтових заготовок простим і дешевим. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing screw billets
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ изготовления винтовых заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: виготовлення, заготовок, спосіб, гвинтових
