Система енергозабезпечення космічного літального апарата з широтно-імпульсним модулятором

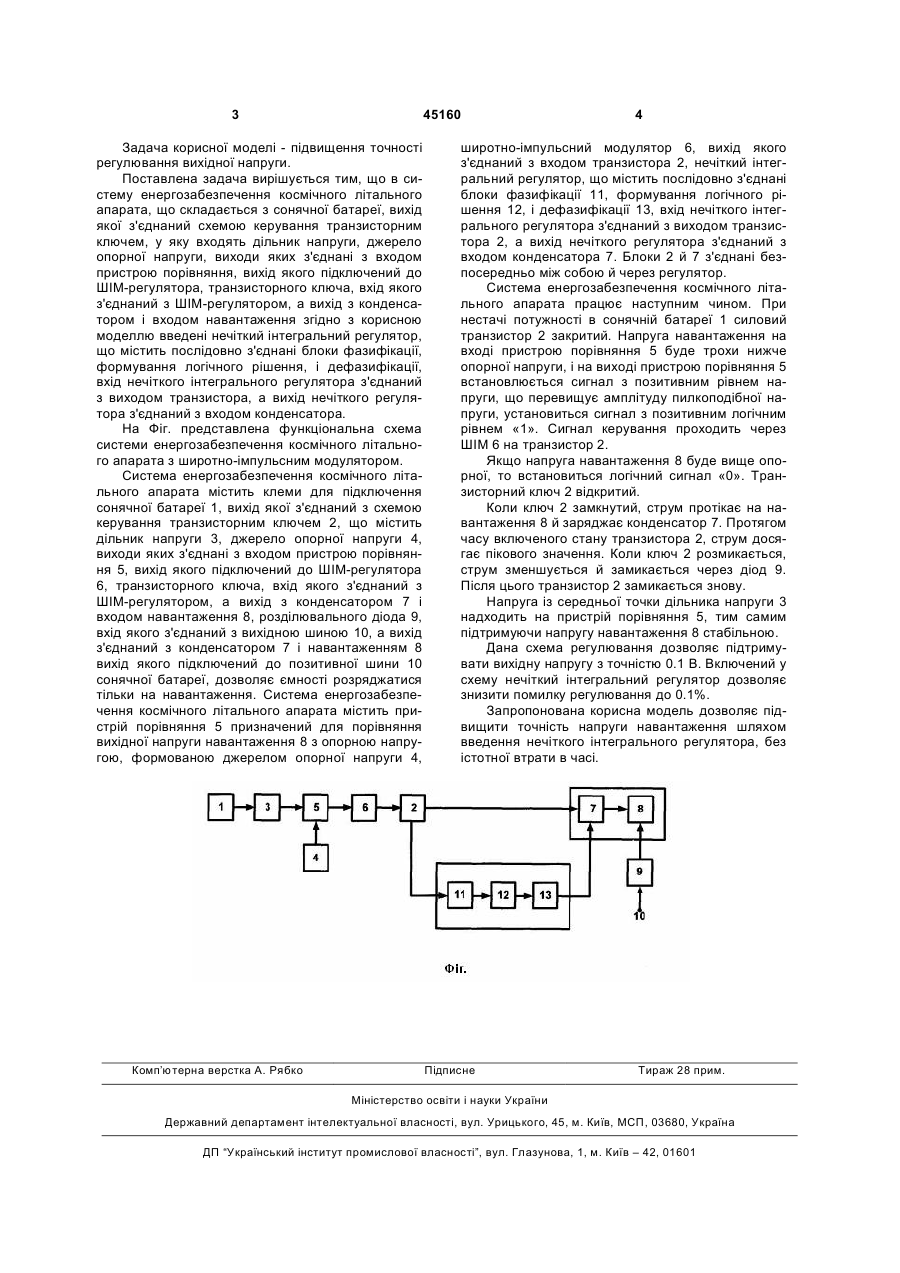

Система енергозабезпечення космічного літального апарата із широтно-імпульсним модулятором, що складається з сонячної батареї, вихід якої з'єднаний з схемою керування транзисторним 3 45160 Задача корисної моделі - підвищення точності регулювання вихідної напруги. Поставлена задача вирішується тим, що в систему енергозабезпечення космічного літального апарата, що складається з сонячної батареї, вихід якої з'єднаний схемою керування транзисторним ключем, у яку входять дільник напруги, джерело опорної напруги, виходи яких з'єднані з входом пристрою порівняння, вихід якого підключений до ШІМ-регулятора, транзисторного ключа, вхід якого з'єднаний з ШІМ-регулятором, а вихід з конденсатором і входом навантаження згідно з корисною моделлю введені нечіткий інтегральний регулятор, що містить послідовно з'єднані блоки фазифікації, формування логічного рішення, і дефазифікації, вхід нечіткого інтегрального регулятора з'єднаний з виходом транзистора, а вихід нечіткого регулятора з'єднаний з входом конденсатора. На Фіг. представлена функціональна схема системи енергозабезпечення космічного літального апарата з широтно-імпульсним модулятором. Система енергозабезпечення космічного літального апарата містить клеми для підключення сонячної батареї 1, вихід якої з'єднаний з схемою керування транзисторним ключем 2, що містить дільник напруги 3, джерело опорної напруги 4, виходи яких з'єднані з входом пристрою порівняння 5, вихід якого підключений до ШІМ-регулятора 6, транзисторного ключа, вхід якого з'єднаний з ШІМ-регулятором, а вихід з конденсатором 7 і входом навантаження 8, розділювального діода 9, вхід якого з'єднаний з вихідною шиною 10, а вихід з'єднаний з конденсатором 7 і навантаженням 8 вихід якого підключений до позитивної шини 10 сонячної батареї, дозволяє ємності розряджатися тільки на навантаження. Система енергозабезпечення космічного літального апарата містить пристрій порівняння 5 призначений для порівняння вихідної напруги навантаження 8 з опорною напругою, формованою джерелом опорної напруги 4, Комп’ютерна верстка А. Рябко 4 широтно-імпульсний модулятор 6, вихід якого з'єднаний з входом транзистора 2, нечіткий інтегральний регулятор, що містить послідовно з'єднані блоки фазифікації 11, формування логічного рішення 12, і дефазифікації 13, вхід нечіткого інтегрального регулятора з'єднаний з виходом транзистора 2, а вихід нечіткого регулятора з'єднаний з входом конденсатора 7. Блоки 2 й 7 з'єднані безпосередньо між собою й через регулятор. Система енергозабезпечення космічного літального апарата працює наступним чином. При нестачі потужності в сонячній батареї 1 силовий транзистор 2 закритий. Напруга навантаження на вході пристрою порівняння 5 буде трохи нижче опорної напруги, і на виході пристрою порівняння 5 встановлюється сигнал з позитивним рівнем напруги, що перевищує амплітуду пилкоподібної напруги, установиться сигнал з позитивним логічним рівнем «1». Сигнал керування проходить через ШІМ 6 на транзистор 2. Якщо напруга навантаження 8 буде вище опорної, то встановиться логічний сигнал «0». Транзисторний ключ 2 відкритий. Коли ключ 2 замкнутий, струм протікає на навантаження 8 й заряджає конденсатор 7. Протягом часу включеного стану транзистора 2, струм досягає пікового значення. Коли ключ 2 розмикається, струм зменшується й замикається через діод 9. Після цього транзистор 2 замикається знову. Напруга із середньої точки дільника напруги 3 надходить на пристрій порівняння 5, тим самим підтримуючи напругу навантаження 8 стабільною. Дана схема регулювання дозволяє підтримувати вихідну напругу з точністю 0.1 В. Включений у схему нечіткий інтегральний регулятор дозволяє знизити помилку регулювання до 0.1%. Запропонована корисна модель дозволяє підвищити точність напруги навантаження шляхом введення нечіткого інтегрального регулятора, без істотної втрати в часі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
