Зразок для випробування ніздрюватого заповнювача на зсув

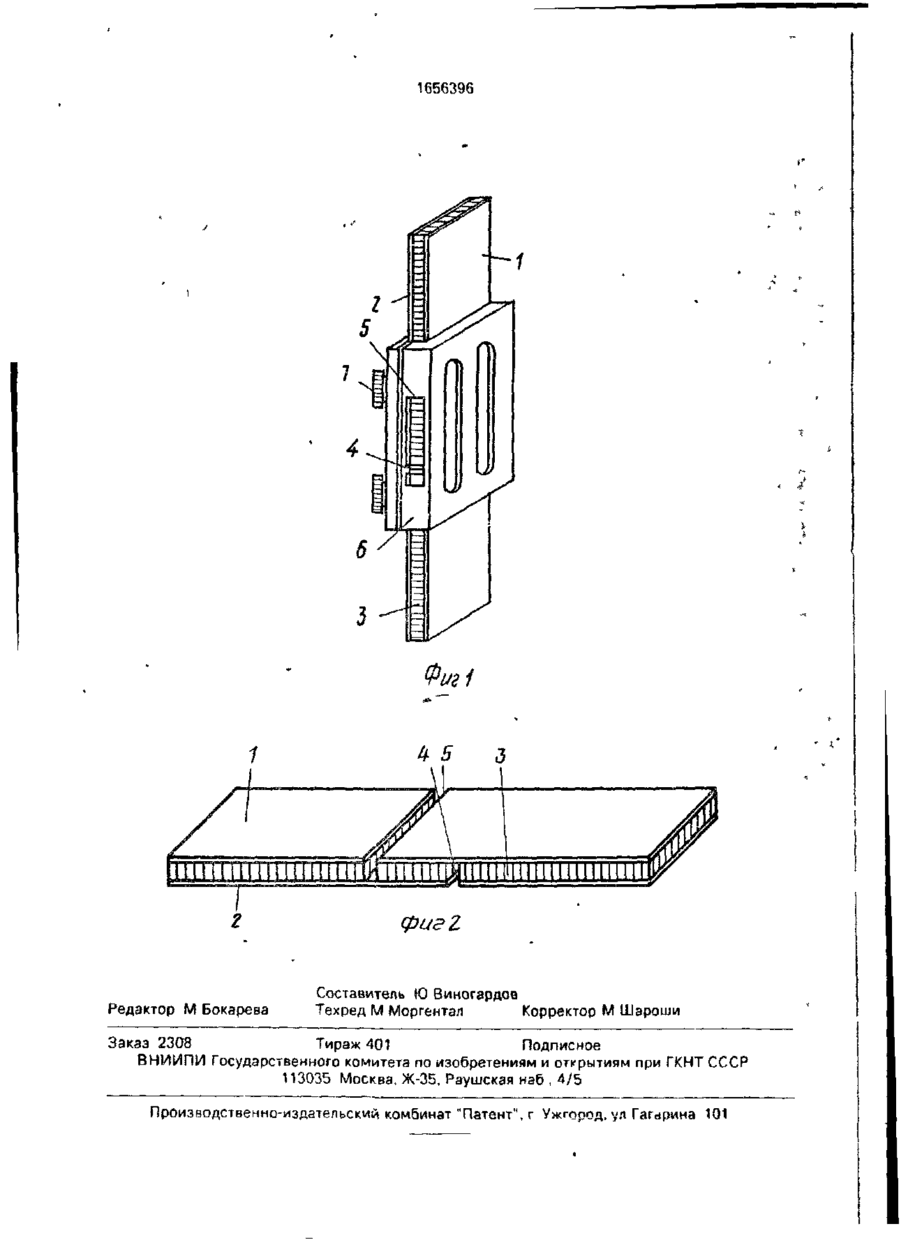

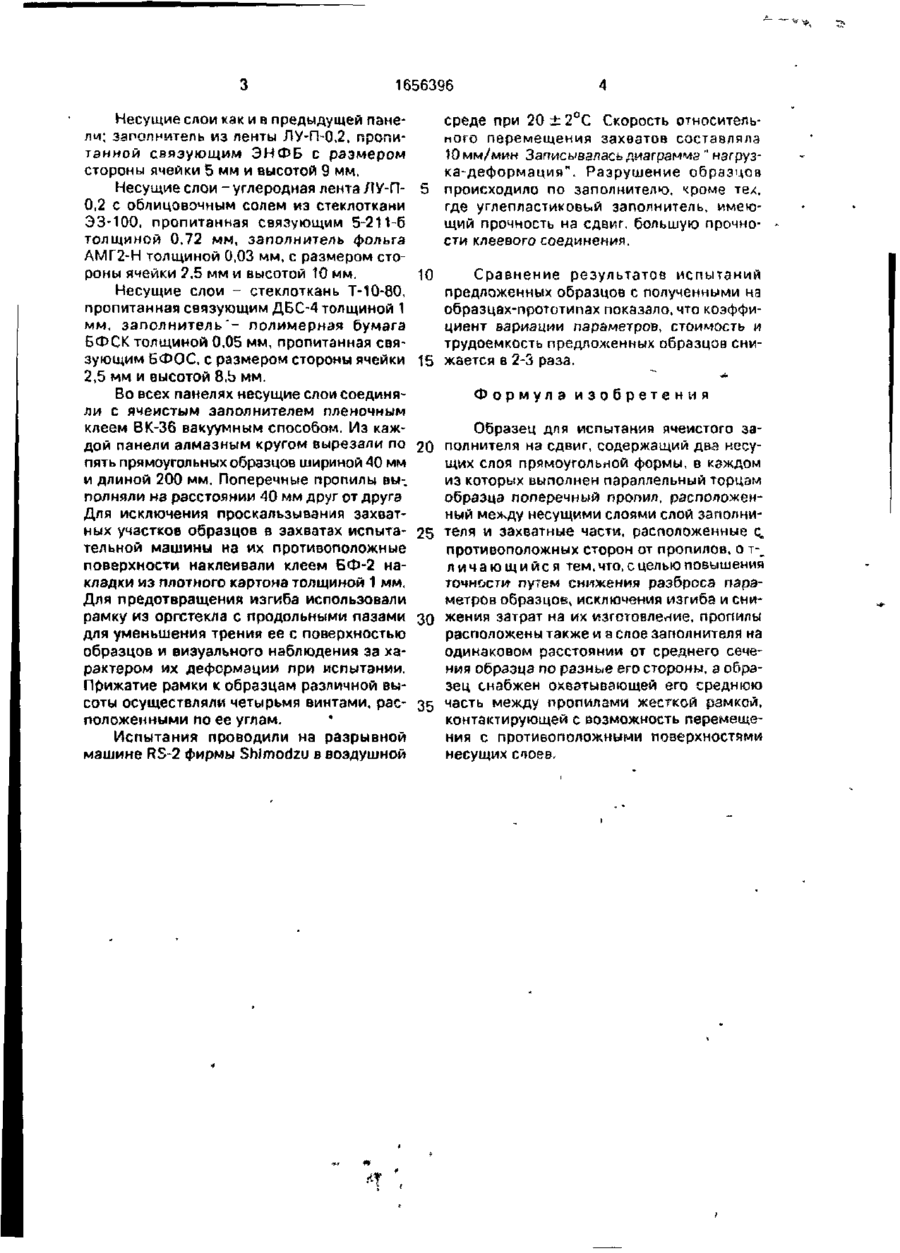

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБ-ЛИК (19) JSLU 1656396 А1 (5D5 G 01 N 3/24 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЕМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 * (54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ЯЧЕИСТОГО ЗАПОЛНИТЕЛЯ НА СДВИГ (57) Изобретение относится к испытательной технике и позволяет испытывать на сдвиг ячеистый заполнитель в трехслойных панелях. Цель изобретения - повышение точности путем снижения разброса параметров образцов исключения изгиба и затрат на их изготовление. Вырезанный из панели образец содержит два несущих слоя 1, 2 прямоугольной формы, расположенный между ними ячеистый заполнитель 3, полеречные пропилы 4, 5 в противоположных слоях 1, 2 и заполнителе 3, выполненные на одинаковом расстоянии от середины по длине образца, и охватывающую среднюю часть образца между пропилами рамку 6, контактирующую с возможностью перемещения с противоположными Поверхностями несущих слоев 1, 2 и предотвращающую ее изгиб. 2 ил. Изобретение относится к испытательной технике, а именно к трехслойным образцам для испытания на сдвиг заполнителей. Цель изобретения - повышение точности путем снижения разброса параметров образцов, исключения изгиба и снижения затрат на их изготовление. На фиг.1 изображена схема описываемого образца; на фиг,2 - часть образца. Образец содержит два несущих слоя 1 и 2 прямоугольной формы, расположенный между ними ячеистый заполнитель 3, поперечные пропилы 4 и 5 в противоположных слоях 1 и 2 и заполнителе 3, выполненные на одинаковом расстоянии от середины по длине образца, и охватывающую среднюю часть образца между пропилами рамку 6, контактирующую с возможностью перемещения с противоположными поверхностями несущих слоев 1 и 2. Образец изготовляют и испытывают следующим образом. Из трехслойной панели вырезают образец прямоугольной формы, выполняют в нем поперечные пропилы 4 и 5. Для предотвращения изгиба средней между пропилами 4 и 5 испытуемой на сдвиг части образца ее покрывают жесткой и облегченной отверстиями рамкой 6. Контакт рамки с возможностью перемещения с противоположными поверхностями несущих слоев 1 и 2 обеспечивают затяжкой регулировочных винтов 7. Торцами образец закрепляют в захватах испытательной машины (не показана) и растяжением осуществляют сдвиг ячеистого заполнителя путем относительного парал' лельного смещения несущих слоев 1 и 2. П р и м е р . Сдвиг заполнителя осуществляется для четырех видов трехслойны/ панелей. Несущие слои - сплав АМГ 6 толщиной' 1 мм; заполнитель из фольги АМГ 2-Н толщиной 0,03 мм. с размером стороны ячейки 2,5 мм и высотой 10 мм. (21)4688699/28 • , •;>.,., (22)10.05.89 (46) 15.06.91. Бюл. №22 (72) С.Л.Трубников, В.И.Сливинский, А.АЖрицук, В Е.Волонтирец и ПВ.Борщев (53)620.115.84(088.8) (56) Авторское свидетельство СССР № 1035456, кл. G 01 N 3/24. 1982. сл 1656396 Несущие слои как и в предыдущей панели; заполнитель из ленты ЛУ-ГЬ0,2, пропитанной связующим ЭНФБ с размером стороны ячейки 5 мм и высотой 9 мм. Несущие слои - углеродная лента ЛУ-П- 5 0,2 с облицовочным солем из стеклоткани ЭЗ-100, пропитанная связующим 5-211-6 толщиной 0,72 мм, заполнитель фольга АМГ2-Н толщиной 0,03 мм, с размером стороны ячейки 2,5 мм и высотой 10 мм. 10 Несущие слои - стеклоткань Т-10-80, пропитанная связующим ДБС-4 толщиной 1 мм, заполнитель'- полимерная бумага БФСК толщиной 0,05 мм, пропитанная связующим БФОС, с размером стороны ячейки 15 2,5 мм и высотой 8,Ь мм. Во всех панелях несущие слои соединяли с ячеистым заполнителем пленочным клеем ВК-36 вакуумным способом. Из каждой панели алмазным кругом вырезали по 20 пять прямоугольных образцов шириной 40 мм и длиной 200 мм. Поперечные пропилы вы-, полняли на расстоянии 40 мм друг от друга Для исключения проскальзывания захватных участков образцов в захватах испыта- 25 тельной машины на их противоположные поверхности наклеивали клеем БФ-2 накладки из плотного картона толщиной 1 мм. Для предотвращения изгиба использовали рамку из оргстекла с продольными пазами 30 для уменьшения трения ее с поверхностью образцов и визуального наблюдения за характером их деформации при испытании. Прижатие рамки к образцам различной высоты осуществляли четырьмя винтами, рас- 35 положенными по ее углам. • Испытания проводили на разрывной машине RS-2 фирмы ShJmodzu в воздушной среде при 2О±2 С С Скорость относительного перемещения захватов состааляла Ю мм/мин Записывалась диаграмма" нагрузка-деформация". Разрушение образцов происходило по заполнителю, кроме тех, где углепластиковый заполнитель, имеющий прочность на сдвиг, большую прочности клеевого соединения. Сравнение результатов испытаний предложенных образцов с полученными на образцах-прототипах показало, что коэффициент вариации параметров, стоимость и трудоемкость предложенных образцов снижается в 2-3 раза. Формула изобретения Образец для испытания ячеистого заполнителя на сдвиг, содержащий ДВЙ несущих слоя прямоугольной формы, в каждом из которых выполнен параллельный торцам образца поперечный пропил, расположенный между несущими слоями слой заполнит еля и захватные части, расположенные с, противоположных сторон от пропилов, о т-_ л и ч а ю щ и й с я тем, что, с целью повышения точности- путем снижения разброса параметров образцов, исключения изгиба и снижения затрат на их изготовление, пропилы расположены также и з слое заполнителя на одинаковом расстоянии от среднего сечения образца по разные его стороны, а образец снабжен охватывающей его среднюю часть между пропилами жесткой рамкой, контактирующей с возможность перемещения с противоположными поверхностями несущих сюев. 1656396 Фиг і 4 .ь \ ЇЇШЕ I ЛШДИШ. ии I ЩИ. : I! II I I фиг! Редактор М Бокарева Составитель Ю Виногардов Техред М Моргентал Корректор М Шароши Заказ 2308 Тираж 401 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва. Ж-35. Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул Гагарина 101 \
