Механізм відтяжки полотна круглов’язальної машини

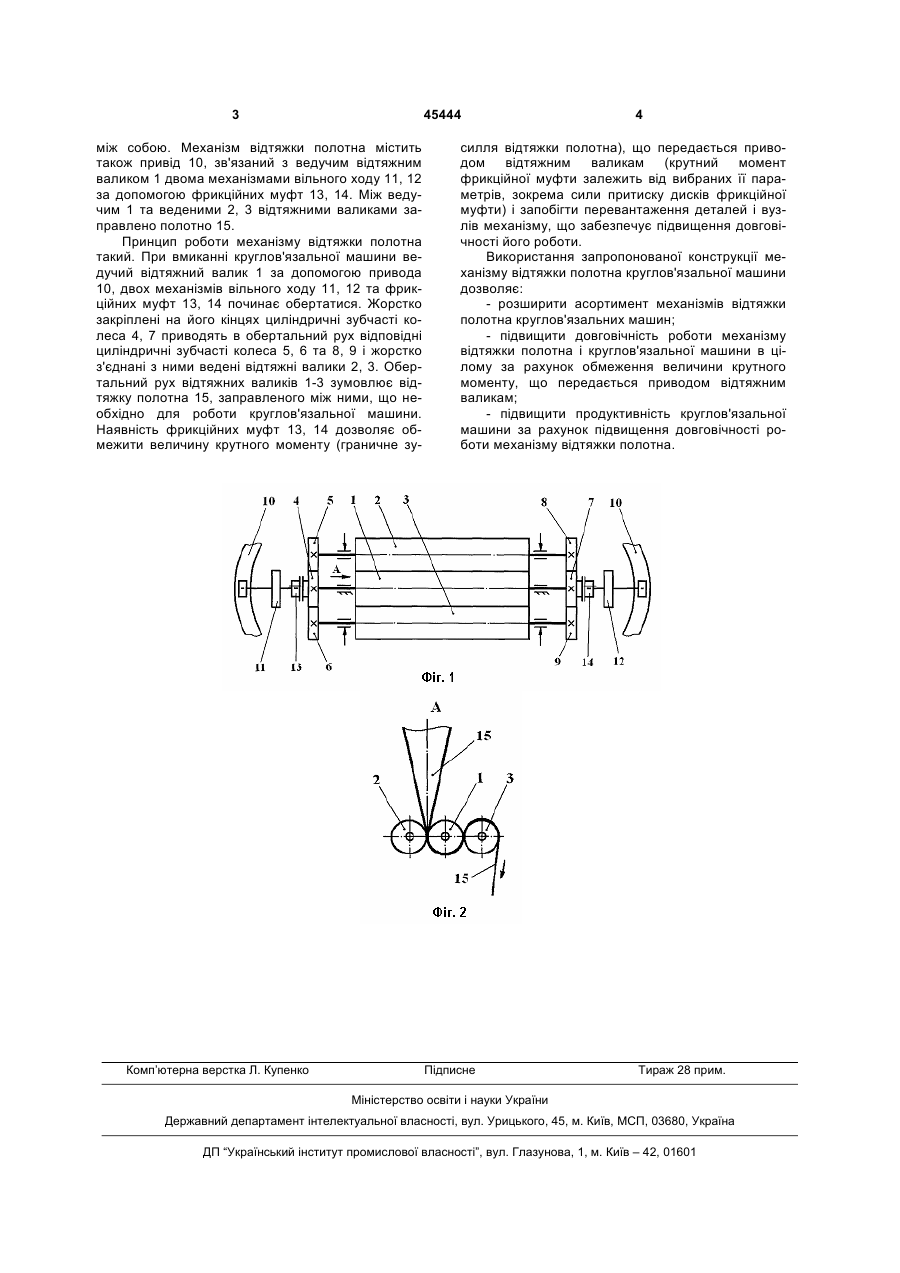

Механізм відтяжки полотна круглов'язальної машини, що містить кінематично зв'язані між собою ведучий відтяжний валик, два ведені відтяжні валики, привід та два механізми вільного ходу, з'єднані з приводом та з ведучим відтяжним валиком, який відрізняється тим, що додатково обладнаний двома фрикційними муфтами, кожна з яких встановлена між відповідним механізмом вільного ходу та ведучим відтяжним валиком. (19) (21) u200905711 (22) 04.06.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ОЛІЙНИК ОЛЕНА ЮРІЇВНА (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 45444 між собою. Механізм відтяжки полотна містить також привід 10, зв'язаний з ведучим відтяжним валиком 1 двома механізмами вільного ходу 11, 12 за допомогою фрикційних муфт 13, 14. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 15. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини ведучий відтяжний валик 1 за допомогою привода 10, двох механізмів вільного ходу 11, 12 та фрикційних муфт 13, 14 починає обертатися. Жорстко закріплені на його кінцях циліндричні зубчасті колеса 4, 7 приводять в обертальний рух відповідні циліндричні зубчасті колеса 5, 6 та 8, 9 і жорстко з'єднані з ними ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1-3 зумовлює відтяжку полотна 15, заправленого між ними, що необхідно для роботи круглов'язальної машини. Наявність фрикційних муфт 13, 14 дозволяє обмежити величину крутного моменту (граничне зу Комп’ютерна верстка Л. Купенко 4 силля відтяжки полотна), що передається приводом відтяжним валикам (крутний момент фрикційної муфти залежить від вибраних її параметрів, зокрема сили притиску дисків фрикційної муфти) і запобігти перевантаження деталей і вузлів механізму, що забезпечує підвищення довговічності його роботи. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити довговічність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок обмеження величини крутного моменту, що передається приводом відтяжним валикам; - підвищити продуктивність круглов'язальної машини за рахунок підвищення довговічності роботи механізму відтяжки полотна. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
