Спосіб поділу пруткових металів і сплавів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 45445

Опубліковано: 10.11.2009

Автори: Носуленко Віктор Іванович, Гаращенко Юрій Миколайович, Великий Петро Миколайович

Завантажити PDF файл.

Формула / Реферат

Спосіб електроерозійного поділу пруткового металу на мірні заготовки тонкостінним видовженим пластинчатої форми електродом-інструментом, при його поступальному русі, який відрізняється тим, що реалізують стаціонарну електричну дугу в поперечному потоці робочого середовища, який формується в напрямку повздовжньої осі електрода-інструмента за рахунок спеціальної, електрично ізольованої деталі, що геометрично охоплює з двох сторін зону різання заготовки та має в цій зоні наскрізну щілину, в якій з мінімально можливим зазором рухається геометрично ущільнений електрод-інструмент, а заготовка при цьому опирається на ущільнення щілини, що розташоване на діаметрально протилежній до електрода-інструмента стороні та поділяє щілину на дві зони - зону нагнітання, до якої підводять робоче середовище, та зону зливання, від якої відводять робоче середовище.

Текст

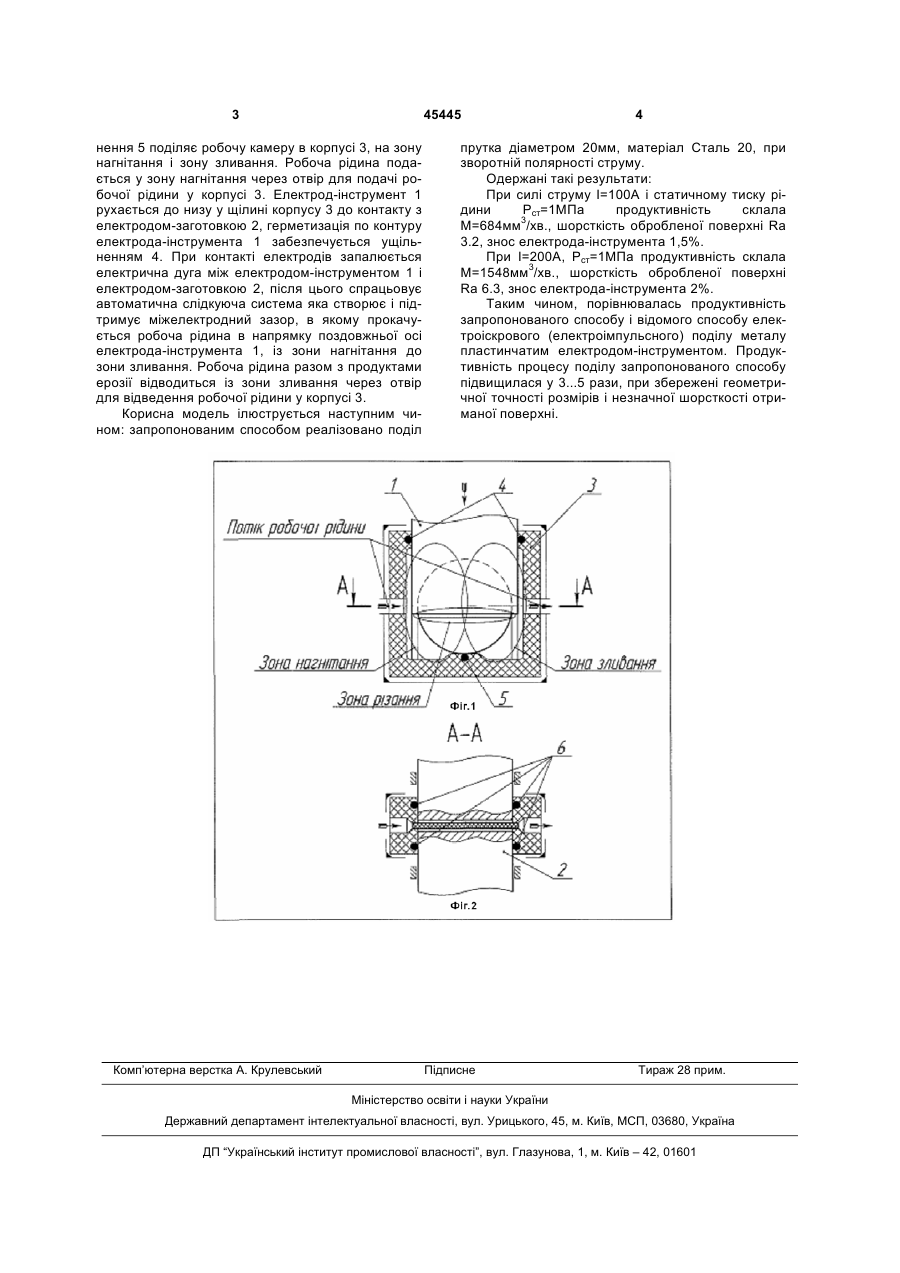

Спосіб електроерозійного поділу пруткового металу на мірні заготовки тонкостінним видовженим пластинчатої форми електродомінструментом, при його поступальному русі, який відрізняється тим, що реалізують стаціонарну 3 45445 нення 5 поділяє робочу камеру в корпусі 3, на зону нагнітання і зону зливання. Робоча рідина подається у зону нагнітання через отвір для подачі робочої рідини у корпусі 3. Електрод-інструмент 1 рухається до низу у щілині корпусу 3 до контакту з електродом-заготовкою 2, герметизація по контуру електрода-інструмента 1 забезпечується ущільненням 4. При контакті електродів запалюється електрична дуга між електродом-інструментом 1 і електродом-заготовкою 2, після цього спрацьовує автоматична слідкуюча система яка створює і підтримує міжелектродний зазор, в якому прокачується робоча рідина в напрямку поздовжньої осі електрода-інструмента 1, із зони нагнітання до зони зливання. Робоча рідина разом з продуктами ерозії відводиться із зони зливання через отвір для відведення робочої рідини у корпусі 3. Корисна модель ілюструється наступним чином: запропонованим способом реалізовано поділ Комп’ютерна верстка А. Крулевський 4 прутка діаметром 20мм, матеріал Сталь 20, при зворотній полярності струму. Одержані такі результати: При силі струму І=100А і статичному тиску рідини Рст=1МПа продуктивність склала 3 М=684мм /xв., шорсткість обробленої поверхні Ra 3.2, знос електрода-інструмента 1,5%. При І=200А, Pст=1МПа продуктивність склала М=1548мм3/хв., шорсткість обробленої поверхні Ra 6.3, знос електрода-інструмента 2%. Таким чином, порівнювалась продуктивність запропонованого способу і відомого способу електроіскрового (електроімпульсного) поділу металу пластинчатим електродом-інструментом. Продуктивність процесу поділу запропонованого способу підвищилася у 3...5 рази, при збережені геометричної точності розмірів і незначної шорсткості отриманої поверхні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of dividing rod metals and alloys

Автори англійською

Nosulenko Viktor Ivanovych, Velykyi Petro Mykolaiovych, Haraschenko Yurii Mykolaiovych

Назва патенту російською

Способ деления прутковых металлов и сплавов

Автори російською

Носуленко Виктор Иванович, Великий Петр Николаевич, Гаращенко Юрий Николаевич

МПК / Мітки

МПК: B03C 7/00

Мітки: поділу, металів, сплавів, спосіб, пруткових
