Пристрій для електрохірургії

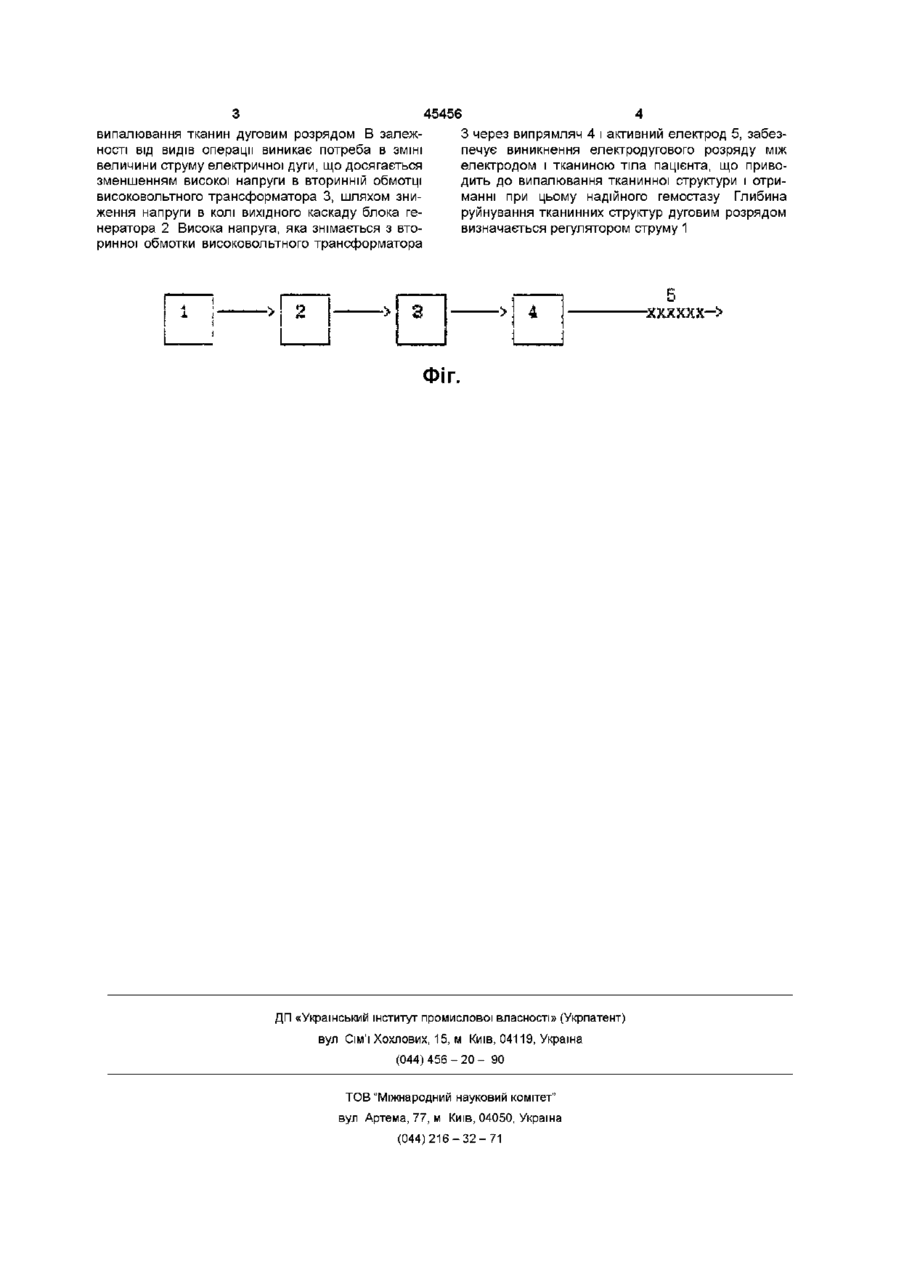

Пристрій для елеісгрохірурги, що містить високовольтний трансформатор, активний електрод, на КІНЦІ якого закріплена голка, який відрізняється тим, що додатково введений блок генератора, регулятор струму, випрямляч, причому регулятор струму з'єднаний з входом блока генератора, вихід якого з'єднаний з первинною обмоткою високовольтного трансформатора, вторинна обмотка якого через випрямляч з'єднана з активним електродом Винахід відноситься до медичної техніки, зокрема до пристроїв електрохірургії і може бути використаний в стоматології та косметичній практиці Відомий хірургічний інструмент "гемостазуючий дисектор" [1], який містить корпус, з ручкою, анод, катод, електропоровідний наконечник з камерою горіння та ріжучими кромками Цей інструмент створює побільшену зону травмування при проведенні операції по причині використання для коагуляції тканини температури отриманої внаслідок згоряння аргону, а це відбивається на тривалості післяопераційного лікування Найближчим по технічній суті до пристрою , що заявляється, є електрофульгуратор [2], який Поставлене завдання вирішується тим, що в пристрій для електрохірургії, який містить високовольтний трансформатор, активний електрод, на КІНЦІ закріпленою голкою, згідно з винаходом додатково введено генератор, регулятор струму, випрямляч, причому регулятор струму з'єднаний з входом блока генератора, вихід якого з'єднаний з первинною обмоткою високовольтного трансформатора, вторинна обмотка якого через випрямляч з'єднана з активним електродом Введення з схему пристрою для електрохірургії блоку генератора, регулятора струму і випрямляча дозволяє збільшити його поле використання в хірургічній практиці, використовувати в нестаціонарних умовах, і внаслідок надійного гемостазу і санітари, зменшити тривалість чи взагалі уникнути післяопераційного лікування Винахід пояснюється кресленням, на якому зображена функціональна схема пристрою для електрохірургії Пристрій для електрохірургії містить регулятор струму 1, генератор 2, високовольтний трансформатора, випрямляч 4, активний електрод 5, Регулятор струму 1 з'єднаний з входом блока генератора 2, вихід якого з'єднаний з первинною обмоткою високовольтного трансформатора, вторинна обмотка якого з'єднана через випрямляч 4 з активним електродом 5 Пристрій працює наступним чином Блок генератора 2 генерує і забезпечує високовольтний трансформатор 3 імпульсами звукової частоти з потужністю необхідною для здійснення містить активний електрод, на КІНЦІ ЯКОГО закріпле на голка, високочастотний контур, резонансний трансформатор, розрядник, реактивні елементи, конденсатори вольтодобавки Однак цей пристрій не може забезпечити регулювання величини струму дугового розряду, що обмежує поле використання, а також прив'язка його роботи до частоти електричної мережі робить його громіздкім і неможливим використовувати з нестаціонарних умовах В основу винаходу поставлена задача створити такий пристрій для електрохірургії, в який при введенні регулятора струму і випрямляча збільшило б види хірургічних операцій із забезпеченням гемостазу, а використання генератора дало б можливість використовувати в нестаціонарних умовах О (О ю ю випалювання тканин дуговим розрядом В залежності від видів операції виникає потреба в ЗМІНІ величини струму електричної дуги, що досягається зменшенням високої напруги в вторинній обмотці високовольтного трансформатора 3, шляхом зниження напруги в колі вихідного каскаду блока генератора 2 Висока напруга, яка знімається з вторинної обмотки високовольтного трансформатора •> 45456 4 З через випрямляч 4 і активний електрод 5, забезпечує виникнення електродугового розряду між електродом і тканиною тіла пацієнта, що приводить до випалювання тканинної структури і отриманні при цьому надійного гемостазу Глибина руйнування тканинних структур дуговим розрядом визначається регулятором струму 1 2 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
