Пневматичний елемент “або” нечіткої логіки
Номер патенту: 45520
Опубліковано: 15.04.2002
Автори: Коваленко Алім Олексійович, Сорока Сергій Іванович, Соснов Ігор Ігорович
Формула / Реферат
Пневматичний елемент «АБО» нечіткої логіки, що містить корпус, камери управління, мембрани, перетворювачі типу «сопло - заслінка», який відрізняється тим, що аналогові логічні сигнали надходять водночас в камери управління і на вхід сопел перетворювача «сопло - заслінка».
Текст

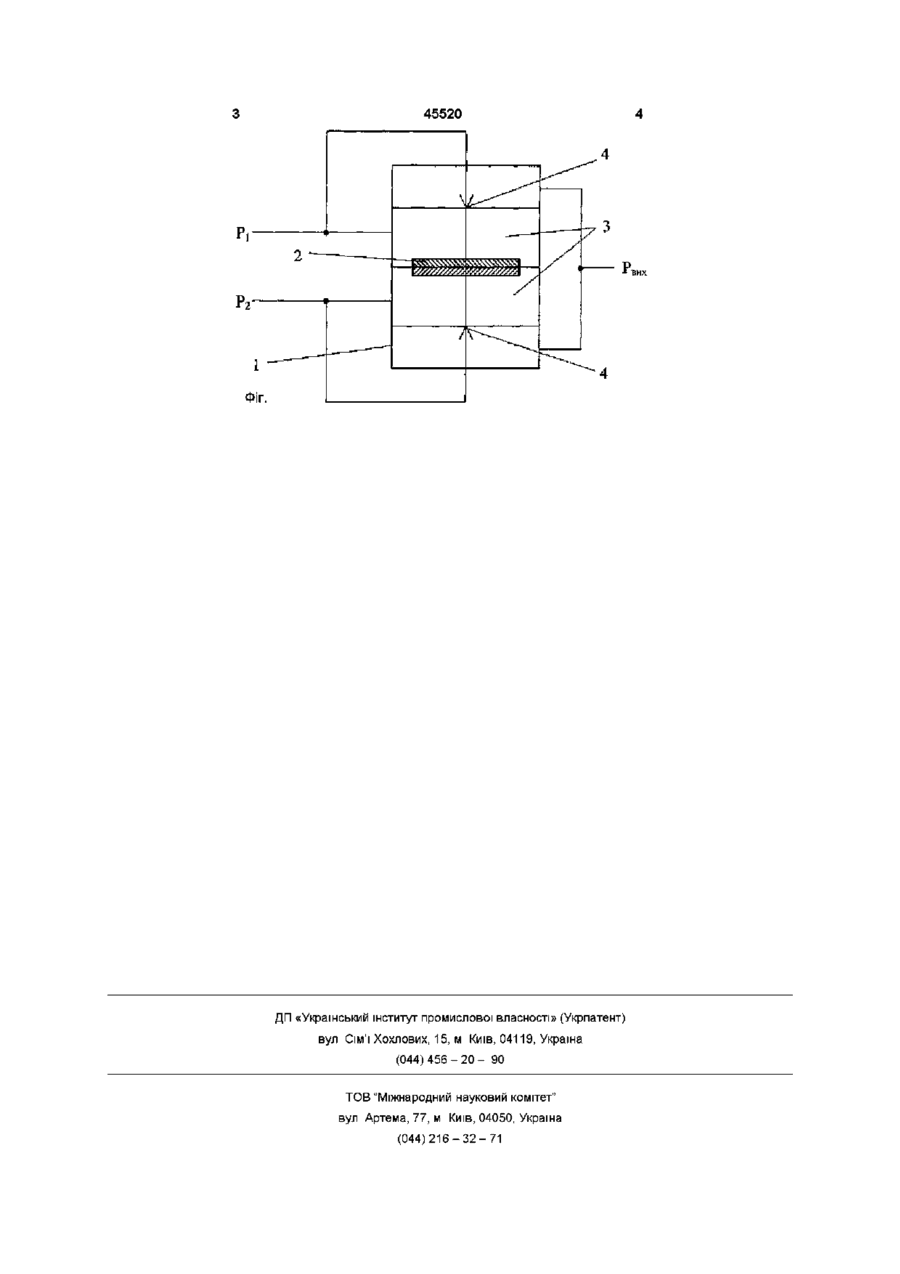

Пневматичний елемент «АБО» нечіткої логіки, що містить корпус, камери управління, мембрани, перетворювачі типу «сопло - заслінка», який відрізняється тим, що аналогові ЛОГІЧНІ сигнали надходять водночас в камери управління і на вхід сопел перетворювача «сопло - заслінка» ного сигналу Булевой алгебри, але і знаходитися в деякому діапазоні величин, при яких елемент зберігає дієздатність Винахід пояснюється кресленням (Фіг) логічного елементу «АБО» нечіткої логіки, який містить 1 - корпус, 2 - центральну мембрану з жорстким центром, 3 - камери управління, 4 - перетворювачі «сопло - заслінка», жорстко з'єднані з центральною мембраною 2 Пневматичний логічний елемент «АБО» нечіткої логіки працює слідуючим чином за відсутності обох аналогових логічних сигналів на входах елементу (Рі і Рг), мембрана 2 знаходиться в нейтральному по схемі положенні, при цьому обидва сопла перетворювача 4 закриті і на виході (РВИх) знаходиться логічний «0» При подачі на один з входів елементу аналогово логічного сигналу ВІДМІННОГО ВІД «0», мембрана 2 почне переміщатися з нейтрального положення під впливом тиску аналогового логічного сигналу Це призведе до того, що одне сопло перетворювача 4 почне відкриватися і на виході елементу з'явиться сигнал У пристрої, що пропонується аналогові ЛОГІЧНІ сигнали (Рі і Рг) надходять водночас в камери управління 3 і на вхід сопел перетворювача «сопло - заслінка» 4 Вихідний сигнал (РВИх) надходить з камер що містять перетворювачі «сопло - заслінка» Завдяки цьому досягається використання аналогових логічних сигналів, значення яких можуть плавно змінюватись в деякому діапазоні тиску ю ю 45520 1 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюKovalenko Alim Oleksiiovych, Soroka Sergii Ivanovych, Sosnov Ihor Ihorovych
Автори російськоюКоваленко Алим Алексеевич, Сорока Сергей Иванович, Соснов Игорь Игоревич
МПК / Мітки
МПК: F15C 1/00
Мітки: нечіткої, або, елемент, логіки, пневматичний
