Пристрій для виділення волокна зі стебел луб’яних рослин

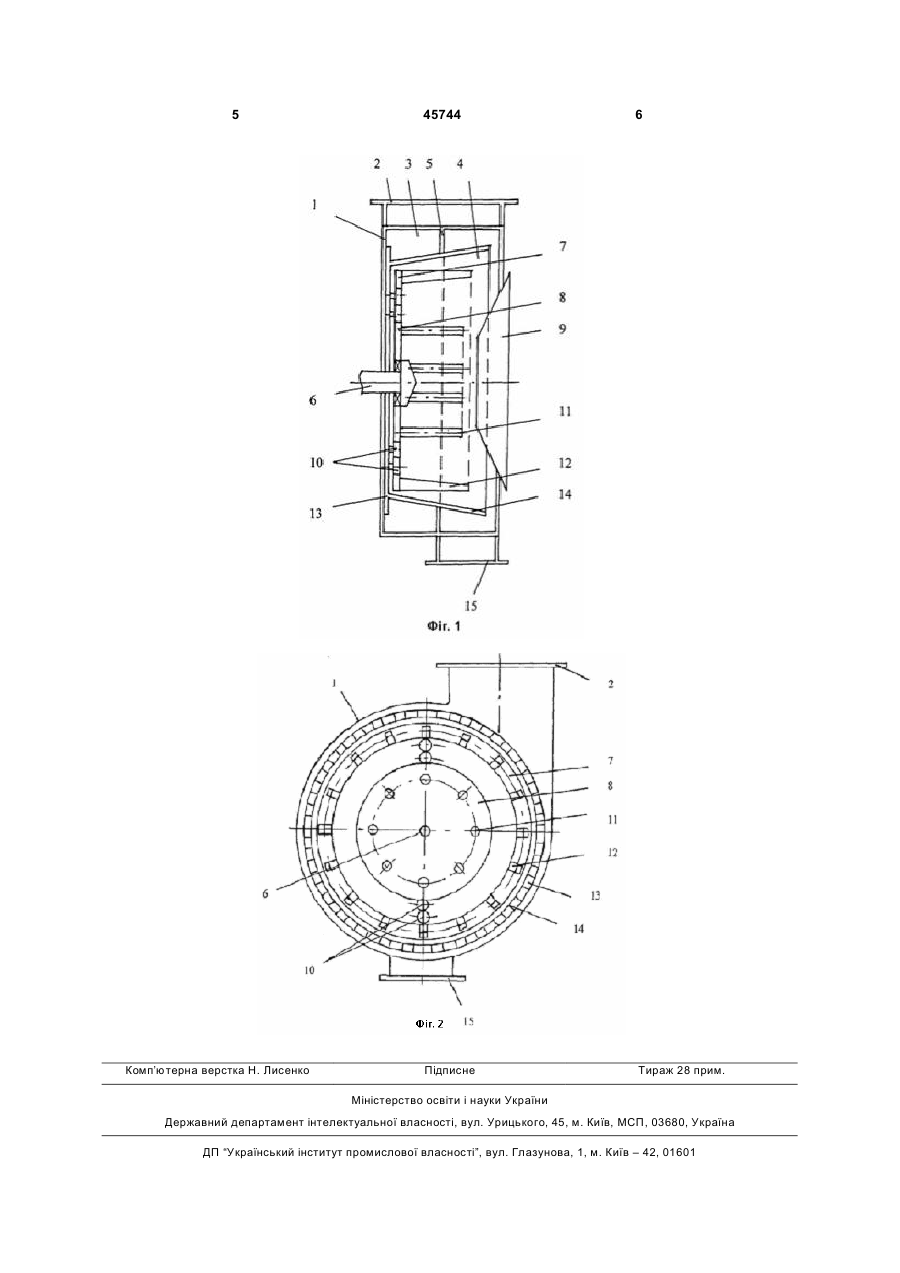

Пристрій для виділення волокна зі стебел луб'яних рослин, який містить корпус з вхідним та вихідним патрубками, на внутрішній стінці якого розташована колосникова решітка та вал з двома дисками, який відрізняється тим, що диски на валу виконані обертовими, причому внутрішній обертовий диск має бильні стрижні, а зовнішній обертовий диск має бильні лопаті. (19) (21) u200905551 (22) 01.06.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) КЛЕВЦОВ КОСТЯНТИН МИКОЛАЙОВИЧ, СОБОЛЕВ ОЛЕГ АНАТОЛІЙОВИЧ, КНЯЗЄВ ОЛЕКСАНДР ВОЛОДИМИРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 В основу корисної моделі покладено задача створення пристрою для виділення волокна зі стебел луб'яних рослин, конструктивні особливості якого забезпечували б розширення технологічних можливостей завдяки підвищенню ефективності процесу очищення луб'яних волокон. Це досягається тим, що в пристрої, який містить корпус з вхідним і вихідним патрубками, на внутрішній стінці корпусу розташована колосникова решітка та вал з двома дисками, причому диски на валу виконані обертовими, внутрішній обертовий диск має бильні стрижні, а зовнішній обертовий диск має бильні лопаті. На відміну від прототипу, конструктивні особливості якого не забезпечують достатньої ефективності процесу виділення волокна, згідно корисної моделі наявність двох обертаючихся в одному напрямку але з різною швидкістю дисків забезпечує досягнення максимальної інтенсивності дії на пасмо волокна, яке обробляється з повною відсутністю критичного напруження та крутильного моменту, що дозволяє уникнути закручування волокна. На Фіг.1 подано загальний вигляд пропонованого пристрою; на Фіг.2 - лопаті обертових дисків. Пристрій для виділення волокна містить у собі корпус 1, що має вигляд завиткоподібної спіралі. Вихідний патрубок 2 і периферійна частина самого корпусу 1 поділені у вертикальній площині на кострозбиральну частину 3 та волокнозбиральну частину 4 відокремлювачем 5. Вал 6, розташований у центрі сходження спіралі корпусу 1, є місцем кріплення зовнішнього обертового диска 7 та внутрішнього обертового диска 8, розташованих навпроти дифузорного завантажувача 9. Між обертовими дисками 7, 8 розташована зубчаста пара 10. На внутрішньому обертовому диску 8 розташовані бильні стрижні 11, а на зовнішньому обертовому диску 7 - бильні лопаті 12. На внутрішній стінці корпусу 1 з боку вала 6 розташована колосникова решітка 13, прутки 14 якої утворюють зрізаний конус, за допомогою якого виділене волокно потрапляє у вихідний патрубок 15. 45744 4 Пристрій працює таким чином. Неорієнтована луб'яна низькосортна сировина крізь дифузорний завантажувач 9, який розташовано навпроти обертових дисків 7 та 8, закріплених на валу 6, потрапляє до зони м'яття та тіпання, розташованої в районі кострозбиральної частини 3 і волокнозбиральної частини 4. Відділення волокна зі стебел луб'яних рослин відбувається за рахунок ковзного згину - зламу та інерційних сил, які утворюються за допомогою бильних стрижнів 11 та бильних лопатей 12. При обертанні дисків 7 та 8, яке здійснюється за допомогою обертального моменту на валу 6 та зубчастої пари 10, виникає відцентрова сила, за допомогою якої створюється надмірний тиск і відбувається зміщення повітря та обробленого матеріалу до вихідного патрубка 15. Позитивний ефект технологічного процесу відділення волокна зі стебел луб'яних рослин досягається за допомогою підвищення інтенсивності процесу очищення луб'яних волокон, який виникає завдяки ковзного згину - зламу та інерційних сил, утворених за рахунок відцентрових сил. Цей ефект досягається завдяки тому, що два диски обертаються в одному напрямку, але з різною швидкістю, що дозволяє уникнути критичного напруження та крутильного моменту, які призводять до закручування пасем волокна. Відзначаючи наявність загальних закономірностей, процес взаємодії волокнистого матеріалу з робочими органами дезінтегратора має принципову відмінність від існуючих аналогів. Волокнисті комплекси, що піддаються обробці, не є строго зафіксованими, а процес виділення костриці інтенсифікується за рахунок відцентрових сил, які виникають за рахунок обертання бильних стрижнів. Крім того, швидкість руху зовнішнього диска перевищує швидкість внутрішнього, що створює ефект додаткового протягування і сприяє кращій обробці стебел луб'яних рослин. Таким чином, заявлений пристрій значно підвищує ефективність процесу виділення волокна, це дає можливість обробляти стебла луб'яних рослин у більш широкому діапазоні для одержання якісного волокна, що обумовлює промислове застосування заявленого пристрою. 5 Комп’ютерна верстка Н. Лиcенко 45744 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
