Кріплення для монтажу виробів

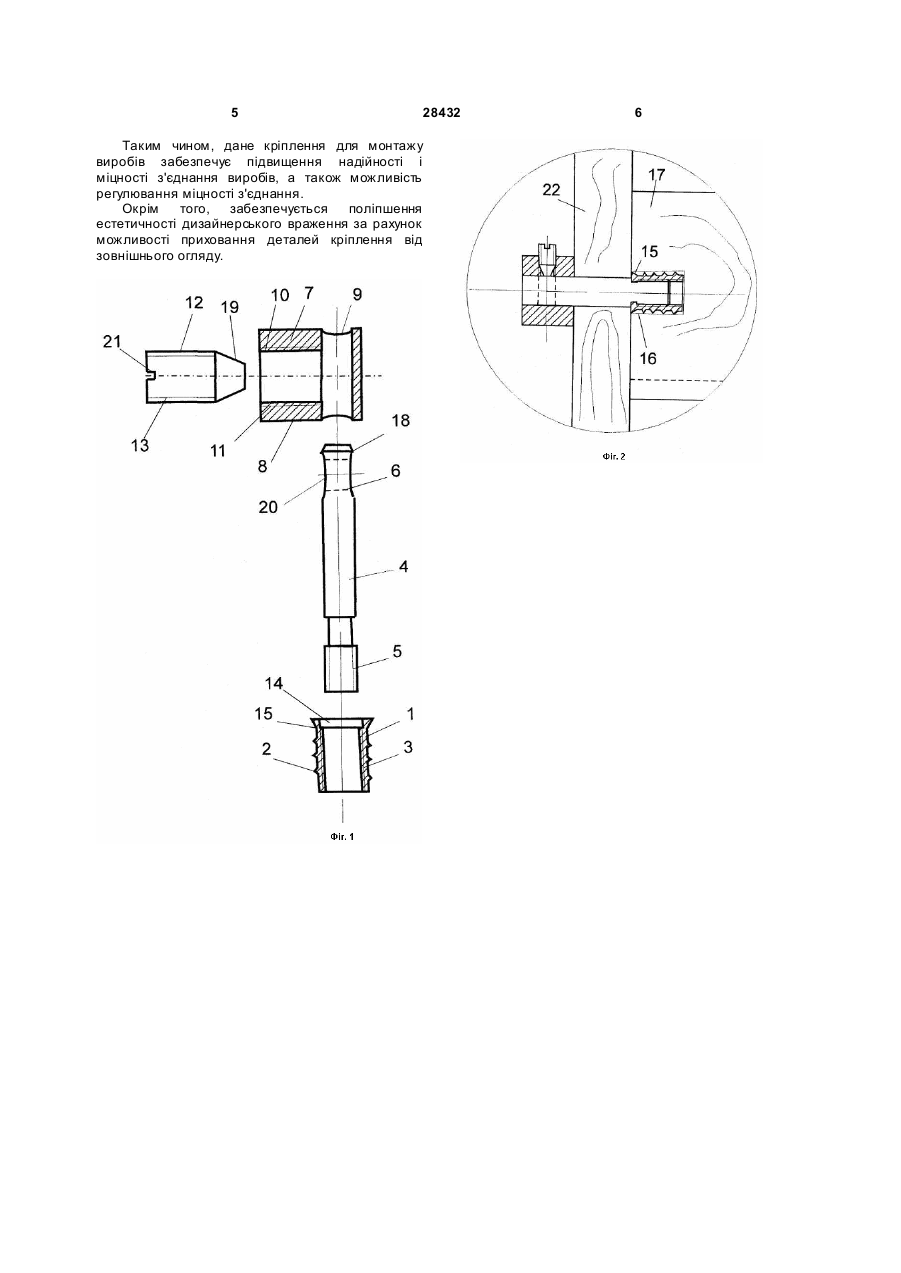

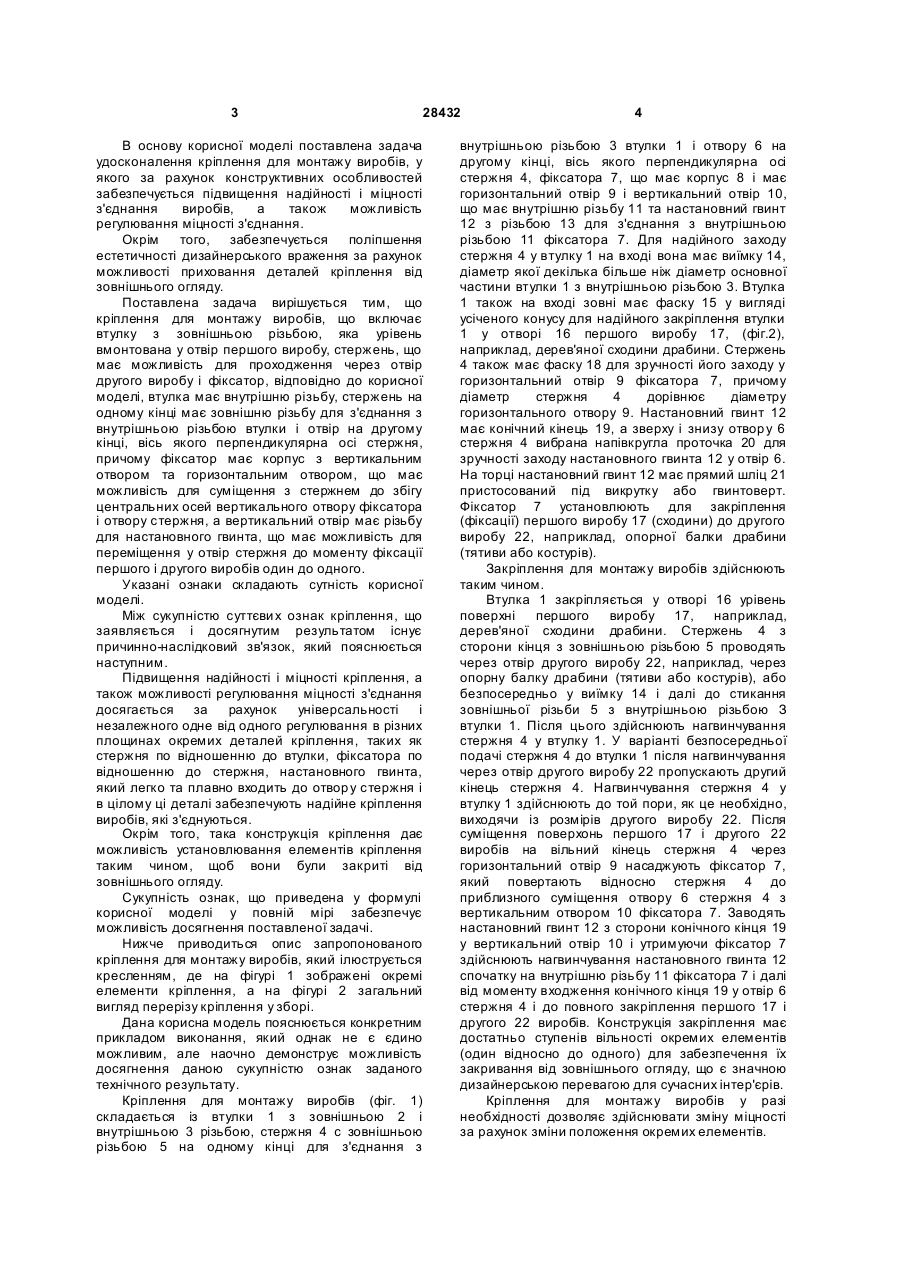

Кріплення для монтажу виробів, що містить втулку з зовнішньою різьбою, яка урівень вмонтована у отвір першого виробу, стержень, що має можливість для проходження через отвір другого виробу, і фіксатор, яке відрізняється тим, що втулка має внутрішню різьбу, стержень на 3 28432 В основу корисної моделі поставлена задача удосконалення кріплення для монтажу виробів, у якого за рахунок конструктивних особливостей забезпечується підвищення надійності і міцності з'єднання виробів, а також можливість регулювання міцності з'єднання. Окрім того, забезпечується поліпшення естетичності дизайнерського враження за рахунок можливості приховання деталей кріплення від зовнішнього огляду. Поставлена задача вирішується тим, що кріплення для монтажу виробів, що включає втулку з зовнішньою різьбою, яка урівень вмонтована у отвір першого виробу, стержень, що має можливість для проходження через отвір другого виробу і фіксатор, відповідно до корисної моделі, втулка має внутрішню різьбу, стержень на одному кінці має зовнішню різьбу для з'єднання з внутрішньою різьбою втулки і отвір на другому кінці, вісь якого перпендикулярна осі стержня, причому фіксатор має корпус з вертикальним отвором та горизонтальним отвором, що має можливість для суміщення з стержнем до збігу центральних осей вертикального отвору фіксатора і отвору стержня, а вертикальний отвір має різьбу для настановного гвинта, що має можливість для переміщення у отвір стержня до моменту фіксації першого і другого виробів один до одного. Указані ознаки складають сутність корисної моделі. Між сукупністю суттєви х ознак кріплення, що заявляється і досягнутим результатом існує причинно-наслідковий зв'язок, який пояснюється наступним. Підвищення надійності і міцності кріплення, а також можливості регулювання міцності з'єднання досягається за рахунок універсальності і незалежного одне від одного регулювання в різних площинах окремих деталей кріплення, таких як стержня по відношенню до втулки, фіксатора по відношенню до стержня, настановного гвинта, який легко та плавно входить до отвор у стержня і в цілому ці деталі забезпечують надійне кріплення виробів, які з'єднуються. Окрім того, така конструкція кріплення дає можливість установлювання елементів кріплення таким чином, щоб вони були закриті від зовнішнього огляду. Сукупність ознак, що приведена у формулі корисної моделі у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого кріплення для монтажу виробів, який ілюструється кресленням, де на фігурі 1 зображені окремі елементи кріплення, а на фігурі 2 загальний вигляд перерізу кріплення у зборі. Дана корисна модель пояснюється конкретним прикладом виконання, який однак не є єдино можливим, але наочно демонструє можливість досягнення даною сукупністю ознак заданого технічного результату. Кріплення для монтажу виробів (фіг. 1) складається із втулки 1 з зовнішньою 2 і внутрішньою 3 різьбою, стержня 4 с зовнішньою різьбою 5 на одному кінці для з'єднання з 4 внутрішньою різьбою 3 втулки 1 і отвору 6 на другому кінці, вісь якого перпендикулярна осі стержня 4, фіксатора 7, що має корпус 8 і має горизонтальний отвір 9 і вертикальний отвір 10, що має внутрішню різьбу 11 та настановний гвинт 12 з різьбою 13 для з'єднання з внутрішньою різьбою 11 фіксатора 7. Для надійного заходу стержня 4 у втулку 1 на вході вона має виїмку 14, діаметр якої декілька більше ніж діаметр основної частини втулки 1 з внутрішньою різьбою 3. Втулка 1 також на вході зовні має фаску 15 у вигляді усіченого конусу для надійного закріплення втулки 1 у отворі 16 першого виробу 17, (фіг.2), наприклад, дерев'яної сходини драбини. Стержень 4 також має фаску 18 для зручності його заходу у горизонтальний отвір 9 фіксатора 7, причому діаметр стержня 4 дорівнює діаметру горизонтального отвору 9. Настановний гвинт 12 має конічний кінець 19, а зверху і знизу отвор у 6 стержня 4 вибрана напівкругла проточка 20 для зручності заходу настановного гвинта 12 у отвір 6. На торці настановний гвинт 12 має прямий шліц 21 пристосований під викрутку або гвинтоверт. Фіксатор 7 установлюють для закріплення (фіксації) першого виробу 17 (сходини) до другого виробу 22, наприклад, опорної балки драбини (тятиви або костурів). Закріплення для монтажу виробів здійснюють таким чином. Втулка 1 закріпляється у отворі 16 урівень поверхні першого виробу 17, наприклад, дерев'яної сходини драбини. Стержень 4 з сторони кінця з зовнішньою різьбою 5 проводять через отвір другого виробу 22, наприклад, через опорну балку драбини (тятиви або костурів), або безпосередньо у виїмку 14 і далі до стикання зовнішньої різьби 5 з внутрішньою різьбою З втулки 1. Після цього здійснюють нагвинчування стержня 4 у втулку 1. У варіанті безпосередньої подачі стержня 4 до втулки 1 після нагвинчування через отвір другого виробу 22 пропускають другий кінець стержня 4. Нагвинчування стержня 4 у втулку 1 здійснюють до той пори, як це необхідно, виходячи із розмірів другого виробу 22. Після суміщення поверхонь першого 17 і другого 22 виробів на вільний кінець стержня 4 через горизонтальний отвір 9 насаджують фіксатор 7, який повертають відносно стержня 4 до приблизного суміщення отвору 6 стержня 4 з вертикальним отвором 10 фіксатора 7. Заводять настановний гвинт 12 з сторони конічного кінця 19 у вертикальний отвір 10 і утримуючи фіксатор 7 здійснюють нагвинчування настановного гвинта 12 спочатку на внутрішню різьбу 11 фіксатора 7 і далі від моменту входження конічного кінця 19 у отвір 6 стержня 4 і до повного закріплення першого 17 і другого 22 виробів. Конструкція закріплення має достатньо ступенів вільності окремих елементів (один відносно до одного) для забезпечення їх закривання від зовнішнього огляду, що є значною дизайнерською перевагою для сучасних інтер'єрів. Кріплення для монтажу виробів у разі необхідності дозволяє здійснювати зміну міцності за рахунок зміни положення окремих елементів. 5 28432 Таким чином, дане кріплення для монтажу виробів забезпечує підвищення надійності і міцності з'єднання виробів, а також можливість регулювання міцності з'єднання. Окрім того, забезпечується поліпшення естетичності дизайнерського враження за рахунок можливості приховання деталей кріплення від зовнішнього огляду. 6
